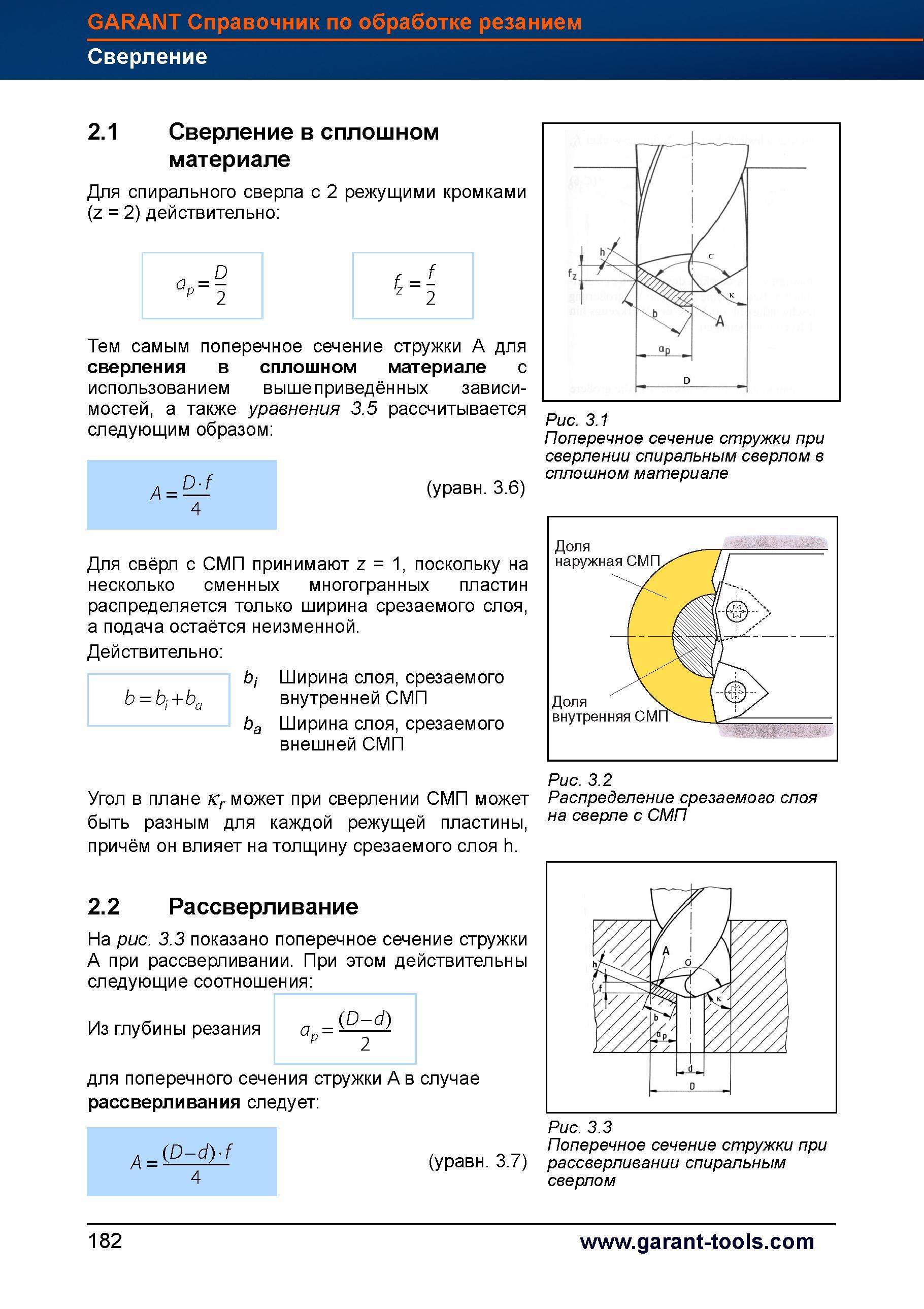

Теоретические основы металлообработки на металлорежущем оборудовании Сверление в сплошном материале Для спирального сверла с 2 режущими кромками (z = 2) Поперечное сечение стружки A для сверления в сплошном материале с использованием вышеприведённых зависимостей, а также уравнения 3.5 рассчитывается следующим образом (уравн. 3.6) Ь = Ь + Ьа Из глубины резания а = Dd up 2 для поперечного сечения стружки A в случае рассверливания следует Для свёрл с СМП принимают z = 1, поскольку на несколько сменных многогранных пластин распределяется только ширина срезаемого слоя, а подача остаётся неизменной. Действительно Ь, Ширина слоя, срезаемого внутренней СМП Ьа Ширина слоя, срезаемого внешней СМП Угол в плане кг может при сверлении СМП может быть разным для каждой режущей пластины, причём он влияет на толщину срезаемого слоя h. 2.2 Рассверливание На рис. 3.3 показано поперечное сечение стружки A при рассверливании. При этом действительны следующие соотношения Рис. 3.1 Поперечное сечение стружки при сверлении спиральным сверлом в сплошном материале Доля наружная СМП Доля внутренняя СМП' Рис. 3.2 Распределение срезаемого слоя на сверле с СМП A = (D - d) f 4 Рис. 3.3 Поперечное сечение стружки при (уравн. 3.7) рассверливании спиральным сверлом 182 GARANT Справочник по обработке резанием Сверление 2.1 действительно „ D аР=2 fN = 2f fz' Тем самым
