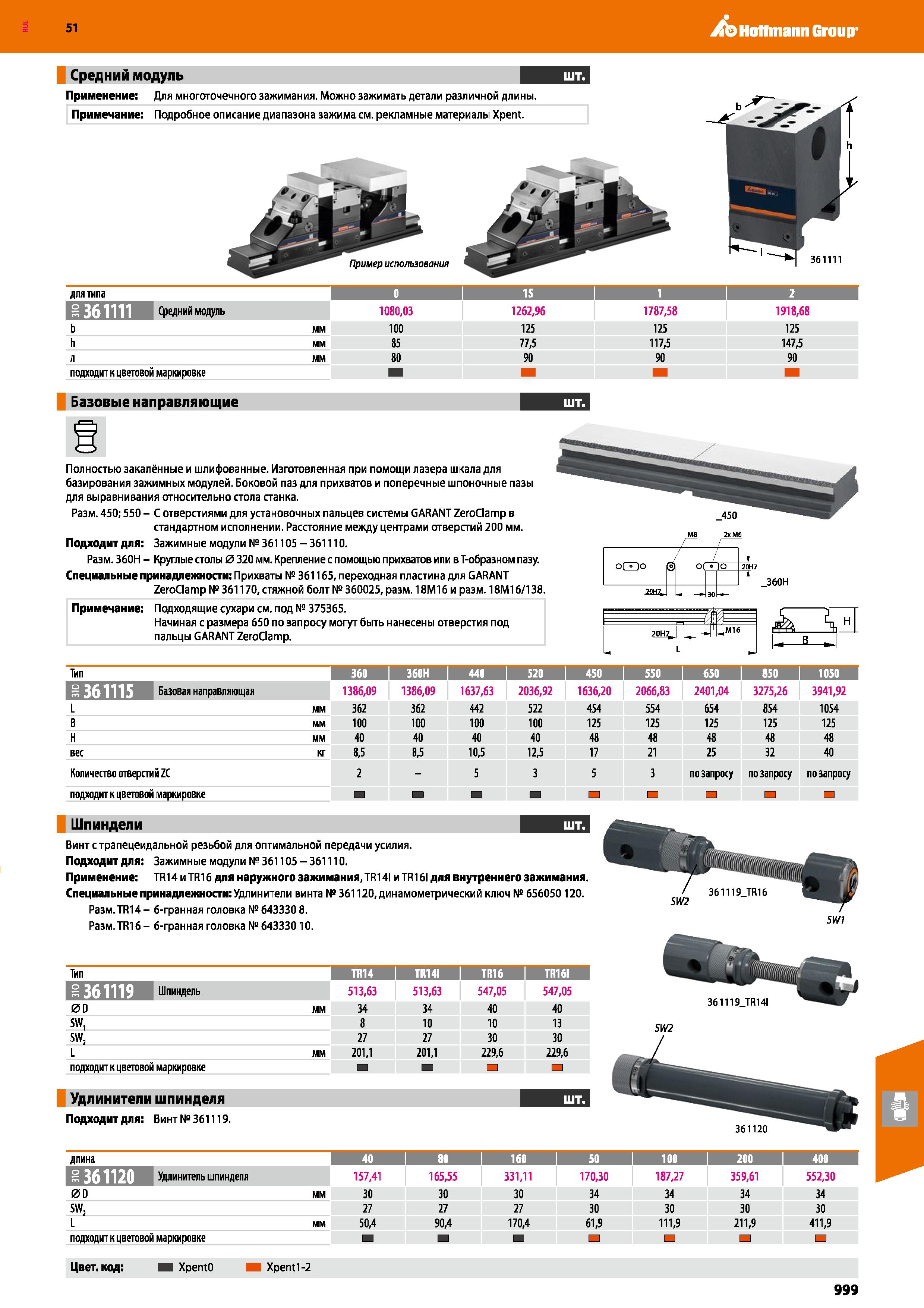

999 Каталог HOFFMANN GROUP 2020 Режущий и вспомогательный инструмент для станков Стр.999

Каталог HOFFMANN GROUP 2020 Инструмент и оснастка для станков Стр. 999 0999 Lab2u

Hoffmann Group 51 Средний модуль Применение Для многоточечного зажимания. Можно зажимать детали различной длины. Примечание: Подробное описание диапазона зажима см. рекламные материалы Xpent. 'гэН. 361111 для типа 0 1 is 1 1 I 2 I 361111 Средний модуль 1080,03 1262,96 1787,58 1918,68 ь мм 100 125 125 125 h мм 85 77,5 117,5 147,5 л мм 80 90 90 90 подходит к цветовой маркировке Базовые направляющие Полностью закалённые и шлифованные. Изготовленная при помощи лазера шкала для базирования зажимных модулей. Боковой паз для прихватов и поперечные шпоночные пазы для выравнивания относительно стола станка. Разм. 450; 550 - С отверстиями для установочных пальцев системы GARANT ZeroClamp в стандартном исполнении. Расстояние между центрами отверстий 200 мм. Подходит для: Зажимные модули № 361105-361110. Разм. 360Н - Круглые столы 0 320 мм. Крепление с помощью прихватов или в Т-образном пазу. Специальные принадлежности: Прихваты № 361165, переходная пластина для GARANT ZeroClamp №361170, стяжной болт №360025, разм. 18М16 и разм. 18М16/138. Примечание: Подходящие сухари см. под № 375365. Начиная с размера 650 по запросу могут быть нанесены отверстия под пальцы GARANT ZeroClamp. н I- в Тип I 360 ЗбОН 440 520 450 I 550 650 >50 I 1050 1 i-ifcfЬТШ Базовая направляющая 1386,09 1386,09 1637,63 2036,92 1636,20 2066,83 2401,04 3275,26 3941,92 L мм 362 362 442 522 454 554 654 854 1054 В мм 100 100 100 100 125 125 125 125 125 Н мм 40 40 40 40 48 48 48 48 48 вес кг 8,5 8,5 10,5 12,5 17 21 25 32 40 Количество отверстий ZC 2 - 5 3 5 3 по запросу по запросу по запросу подходит к цветовой маркировке п п п п п Шпиндели Винт с трапецеидальной резьбой для оптимальной передачи усилия. Подходит для: Зажимные модули № 361105 - 361110. Применение TR14uTR16 для наружного зажимания, TR141 и TR161 для внутреннего зажимания Специальные принадлежности:Удлинители винта №361120, динамометрический ключ № 656050120. Pa3M.TR14- 6-гранная головка №6433308. Pa3M.TR16 - 6-гранная головка № 64333010. Тип ШЩ ЯВЯ TR14 I TR14I TR16 TR16I I 361119 513,63 513,63 547,05 547,05 0D мм 34 34 40 40 SW, 8 10 10 13 SW2 27 27 30 30 L мм 201,1 201,1 229,6 229,6 подходит к цветовой маркировке Удлинители шпинделя Подходит для: Винт №361119. 36 111 9 TR141 SW2 длина 40 I 80 : 160 50 1 100 200 400 1 tejCfrlfcUlM Удлинитель шпинделя 157,41 165,55 331,11 170,30 187,27 359,61 552,30 0D мм 30 30 30 34 34 34 34 SW; 27 27 27 30 30 30 30 L мм 50,4 90,4 170,4 61,9 111,9 211,9 411,9 подходит к цветовой маркировке Цвет, код: XpentO Xpent 1-2 Пример использования 999
