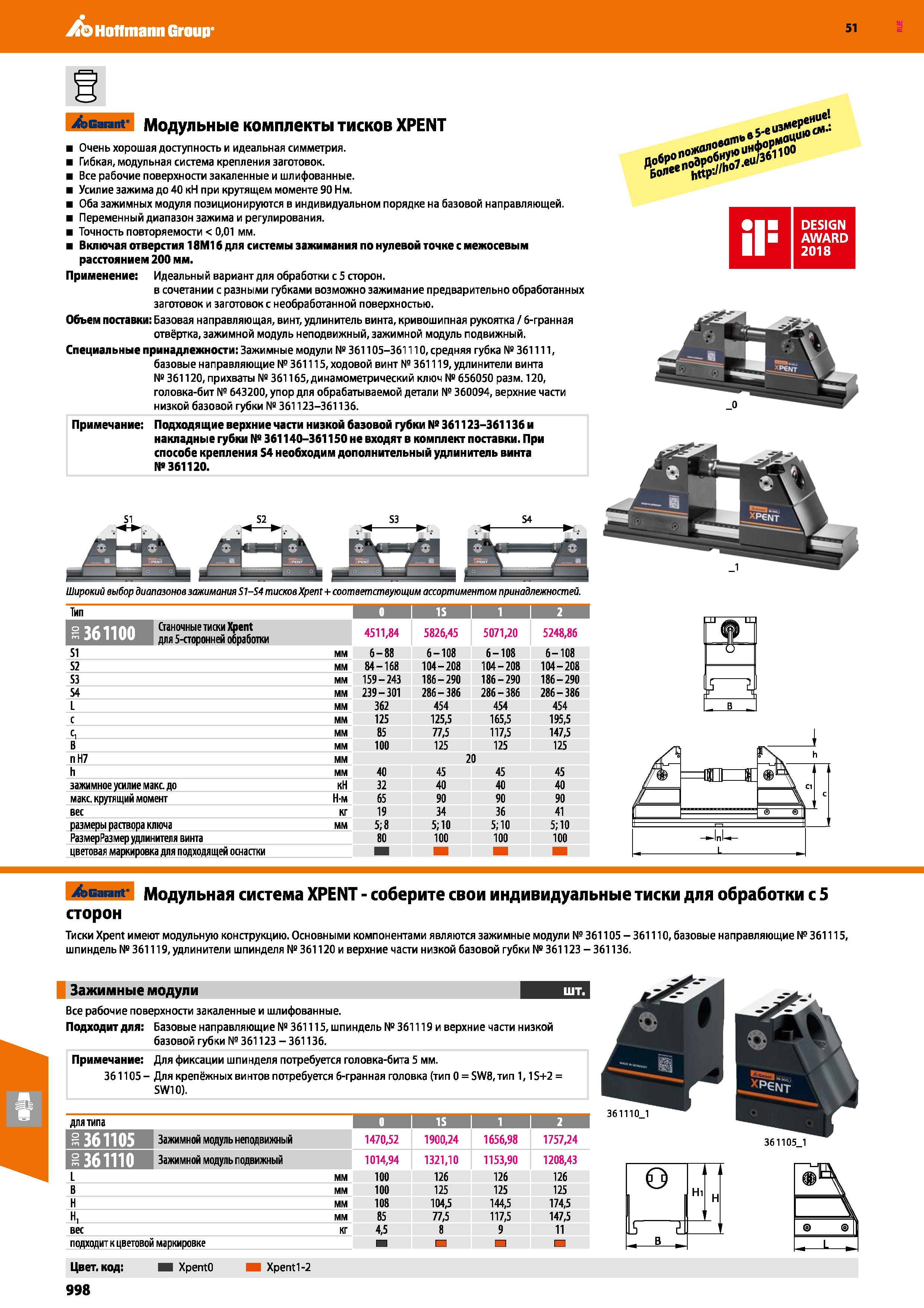

Hoffmann Group 51 Garant Модульные комплекты тисков XPENT Очень хорошая доступность и идеальная симметрия. Гибкая, модульная система крепления заготовок. Все рабочие поверхности закаленные и шлифованные. Усилие зажима до 40 кН при крутящем моменте 90 Мм. Оба зажимных модуля позиционируются в индивидуальном порядке на базовой направляющей. Переменный диапазон зажима и регулирования. Точность повторяемости 0,01 мм. Включая отверстия 18М16 для системы зажимания по нулевой точке с межосевым расстоянием 200 мм. Применение Идеальный вариант для обработки с 5 сторон. в сочетании с разными губками возможно зажимание предварительно обработанных заготовок и заготовок с необработанной поверхностью. Объем поставки: Базовая направляющая, винт, удлинитель винта, кривошипная рукоятка / 6-гранная отвёртка, зажимной модуль неподвижный, зажимной модуль подвижный. Специальные принадлежности: Зажимные модули №361105-361110, средняя губка № 361111, базовые направляющие №361115, ходовой винт № 361119, удлинители винта № 361120, прихваты № 361165, динамометрический ключ № 656050 разм. 120, головка-бит № 643200, упор для обрабатываемой детали № 360094, верхние части низкой базовой губки № 361123-361136. Примечание: Подходящие верхние части низкой базовой губки № 361123-361136 и накладные губки № 361140-361150 не входят в комплект поставки. При способе крепления S4 необходим дополнительный удлинитель винта №>361120. , eU3i eP SS : DESIGN AWARD 2018 Широкий выбор диапазонов зажимания S1-S4 тисков Xpent + соответствующим ассортиментом принадлежностей. Тип 1 0 1 1S 1 1 I 2 Станочные тиски Xpent KiaUlU 1 Для 5-сторонней обработки 4511,84 5826,45 5071,20 5248,86 51 мм 6-88 6-108 6-108 6-108 52 мм 84-168 104-208 104 - 208 104 - 208 S3 мм 159 - 243 186 - 290 186-290 186 - 290 54 мм 239 - 301 286-386 286-386 286 - 386 L мм 362 454 454 454 с мм 125 125,5 165,5 195,5 с, мм 85 77,5 117,5 147,5 В мм 100 125 125 125 пН7 мм 20 h мм 40 45 45 45 зажимное усилие макс до кН 32 40 40 40 макс. крутящий момент Н-м 65 90 90 90 вес кг 19 34 36 41 размеры раствора ключа мм 5; 8 5; 10 5; 10 5; 10 РазмерРазмер удлинителя винта 80 100 100 100 цветовая маркировка для подходящей оснастки Ш Ш Ш Ш -U ЛВй, LL-, -f- L в Garant" Модульная система XPENT - соберите свои индивидуальные тиски для обработки с 5 сторон Тиски Xpent имеют модульную конструкцию. Основными компонентами являются зажимные модули №361105-361110, базовые направляющие №361115, шпиндель № 361119, удлинители шпинделя № 361120 и верхние части низкой базовой губки № 361123 - 361136. Зажимные модули Все рабочие поверхности закаленные и шлифованные. Подходит для: Базовые направляющие № 361115, шпиндель № 361119 и верхние части низкой базовой губки № 361123 - 361136. Примечание: Для фиксации шпинделя потребуется головка-бита 5 мм. 361105 - Для крепёжных винтов потребуется 6-гранная головка (тип 0 = SW8, n 1,1S+2 SW10). для типа 1 0 1 is 1 1 I 2 о гг ЕТЩГкв Зажимной модуль неподвижный 1470,52 1900,24 1656,98 1757,24 о ТТЛ Зажимной модуль подвижный 1014,94 1321,10 1153,90 1208,43 L мм 100 126 126 126 В мм 100 125 125 125 Н мм 108 104,5 144,5 174,5 н, мм 85 77,5 117,5 147,5 вес кг 4,5 8 9 11 подходит к цветовой маркировке п п п Цвет, код; 998 XpentO Xpentl-2 361110 1 о № г В - Hi 361105 1
