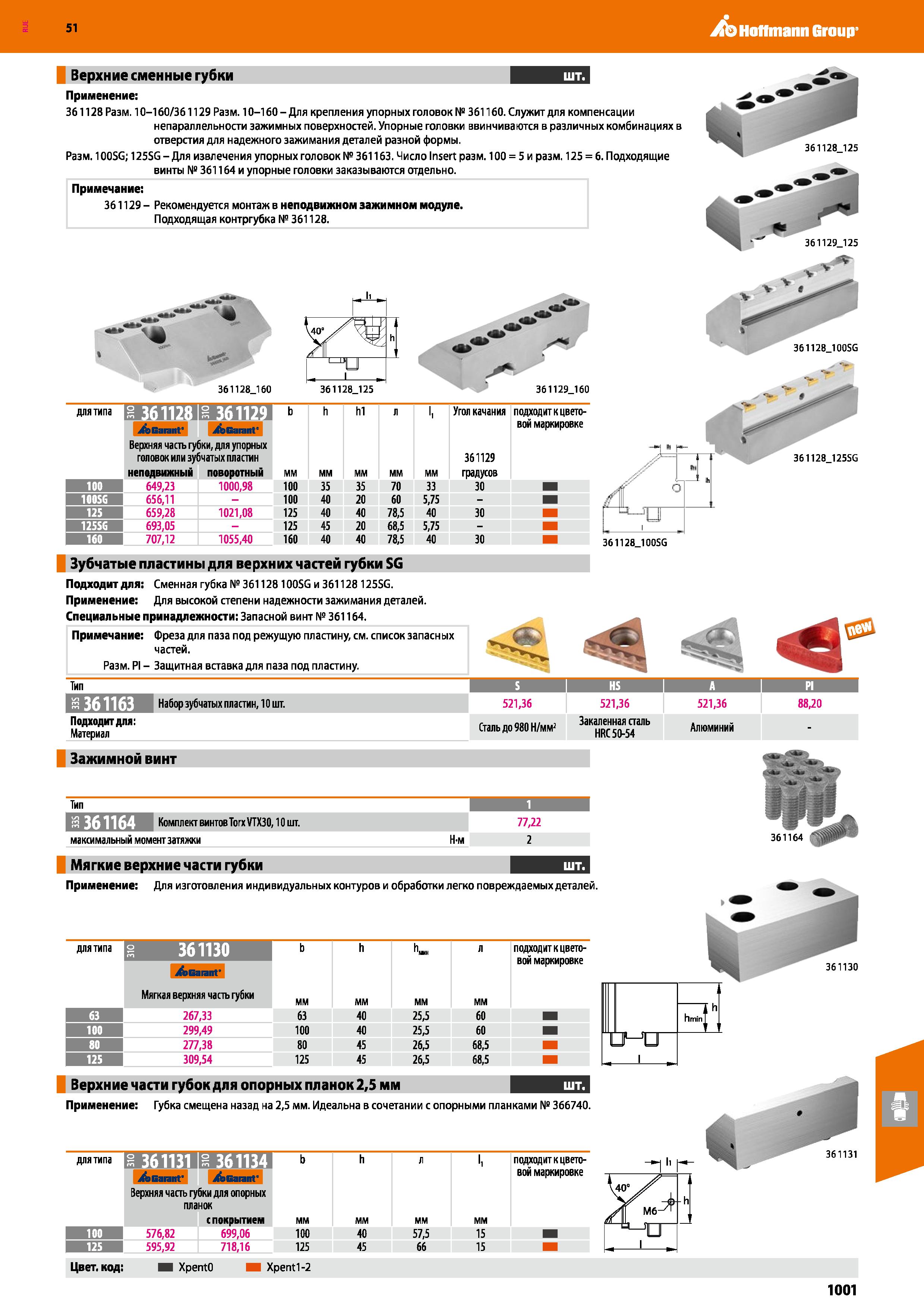

Hoffmann Group 51 Верхние сменные губки Применение 361128 Разм. 10-160/361129 Разм. 10-160-Для крепления упорных головок № 361160. Служит для компенсации непараллельности зажимных поверхностей. Упорные готовки ввинчиваются в различных комбинациях в отверстия для надежного зажимания деталей разной формы. Разм. 100SG; 125SG- Для извлечения упорных головок №361163. Число Insert разм. 100 = 5 и разм. 125 = 6. Подходящие винты № 361164 и упорные головки заказываются отдельно. Примечание: 361129 - Рекомендуется монтаж в неподвижном зажимном модуле. Подходящая контргубка № 361128. 361128 125 361129 125 361128 160 361128 100SG 361129 160 для типа b h hi л 1, Угол качания подходит к цветовой маркировке Xb Garant' XbGarant' Верхняя часть губки, для упорных головок или зубчатых пластин 361129 неподвижный поворотный мм градусов 100 649,23 1000,98 100 35 35 70 33 30 Ш 100SG 656,11 - 100 40 20 60 5,75 - Н 125 659,28 1021,08 125 40 40 78,5 40 30 ш 125SG 693,05 - 125 45 20 68,5 5,75 - ш 160 707,12 1055,40 160 40 40 78,5 40 30 ш 361128 125SG Зубчатые пластины для верхних частей губки SG Подходит для: Сменная губка № 361128100SG и 361128 125SG. Применение Для высокой степени надежности зажимания деталей. Специальные принадлежности: Запасной винт № 361164. Примечание: Фреза для паза под режущую пластину, см. список запасных Тип S 1 д 1 PI Набор зубчатых пластин, 10 шт. 521,36 521,36 521,36 88,20 Подходит для: Материал Сталь до 980 Н/мм2 Закаленная паль HRC 50-54 Алюминий - Зажимной винт Тип 1 361164 Комплект винтов Тогх VTX30,10 шт. 77,22 361164 Мягкие верхние части губки Применение Для изготовления индивидуальных контуров и обработки легко повреждаемых деталей. для типа 361130 Ь h Кнн л подходит к цветовой маркировке XbGarant' Мягкая верхняя часть губки мм ММ мм 63 267,33 63 40 25,5 60 ш 100 299,49 100 40 25,5 60 ш 80 277,38 80 45 26,5 68,5 ш 125 309,54 125 45 26,5 68,5 ш hmin h ими 1 361130 Верхние части губок для опорных планок 2,5 мм Применение Губка смещена назад на 2,5 мм. Идеальна в сочетании с опорными планками № 366740. для типа IS 361131 is 361134 b мм h мм л мм 1, мм подходит к цветовой маркировке XbGarant' XbGarant' Верхняя часть губки для опорных планок с покрытием 100 576,82 699,06 100 40 57,5 15 ш 125 595,92 718,16 125 45 66 15 Цвет, код: XpentO Xpentl-2
