996 Каталог HOFFMANN GROUP 2020 Режущий и вспомогательный инструмент для станков Стр.996

Каталог HOFFMANN GROUP 2020 Инструмент и оснастка для станков Стр. 996 0996 Lab2u

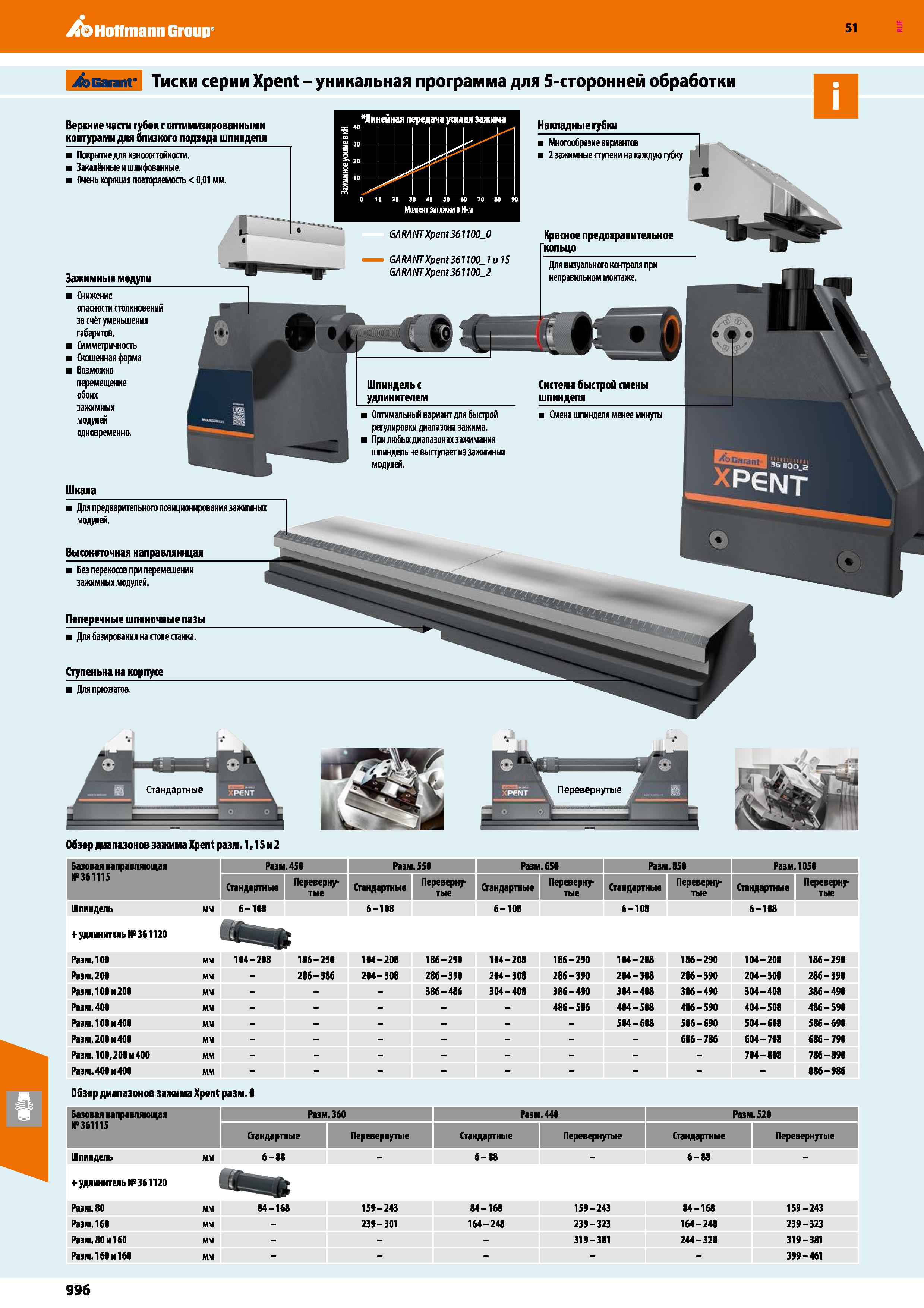

ib Hoffmann Group Ao Garant" Для прихватов. Тиски серии Xpent - уникальная программа для 5-сторонней обработки Поперечные шпоночные пазы Для базирования на поле станка. Ступенька на корпусе Верхние части губок с оптимизированными контурами для близкого подхода шпинделя Покрытие для износостойкости, Закалённые и шлифованные. Очень хорошая повторяемость 0,01 мм. Накладные губки Многообразие вариантов 2 зажимные ступени на каждую губку Высокоточная направляющая Без перекосов при перемещении зажимных модулей. Зажимные модули Снижение опасности столкновений за счёт уменьшения габаритов. Симметричность Скошенная форма Возможно перемещение обоих зажимных модулей одновременно. Шкала Для предварительного позиционирования зажимных модулей. GARANT Xpent361100 0 GARANTXpent361100 1 и 15 GARANT Xpent361100 2 Красное предохранительное кольцо Для визуального контроля при неправильном монтаже. Шпиндель с удлинителем Система быстрой смены шпинделя Оптимальный вариант для быстрой регулировки диапазона зажима. При любых диапазонах зажимания шпиндель не выступает из зажимных модулей. Смена шпинделя менее минуты Обзор диапазонов зажима Xpent разм. 1, IS и 2 Базовая направляющая №361115 Разм. 450 Разм. 550 Разм.650 Разм. 050 Разм.1050 Стандартные Переверну- тые Стандартные Переверну- тые Стандартные Переверну- тые Стандартные Переверну- тые Стандартные Переверну- тые Шпиндель мм 6-100 6-100 6-100 6-100 6-100 +удлинитель № 361120 0 1 г Разм.100 мм 104-208 106 - 290 104 - 200 106 - 290 104 - 200 106 - 290 104 - 200 106 - 290 104 - 200 106 - 290 Разм.200 мм - 206 - 306 204 - 300 206 - 390 204 - 300 206 - 390 204 - 300 206 - 390 204-300 206 - 390 Разм.100и200 мм - 306 - 406 304 - 400 306 - 490 304 - 400 306 - 490 304 - 400 306 - 490 Разм.400 мм - 406 - 506 404 - 500 406 - 590 404 - 500 406 - 590 Разм.100и400 мм 504 - 600 506 - 690 504 - 600 506 - 690 Разм. 200 и 400 мм - 606 - 706 604 - 700 606 - 790 Разм.100,200 и400 мм 704 - 000 706 - 090 Разм. 400 и 400 мм - 006 - 906 Обзор диапазонов зажима Xpent разм. 1 Базовая направляющая №361115 Разм. 360 Разм. 440 Разм. 520 Стандартные Перевернутые Стандартные Перевернутые Стандартные Перевернутые Шпиндель мм ё 1 V0 - 6-00 - 6-00 - +удлинитель № 361120 Разм. 00 мм 04-160 159-243 04-160 159-243 04-160 159-243 Разм. 160 мм - 239-301 164 - 240 239-323 164 - 240 239-323 Разм. 00 и 160 мм - 319-301 244 - 320 319-301 Разм.160и160 мм - 399-461 996
