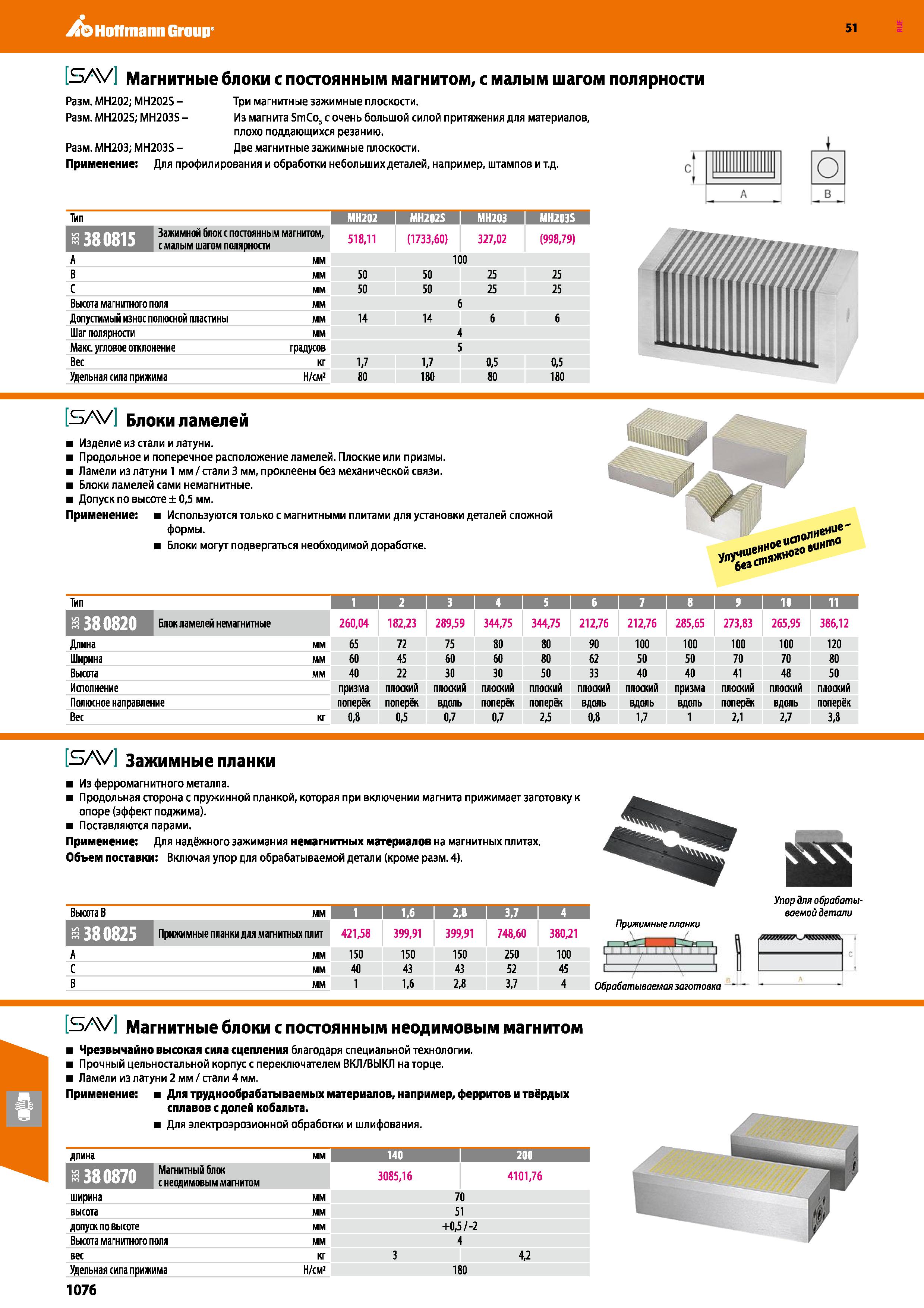

Hoffmann Group 51 S/V Магнитные блоки с постоянным магнитом, с малым шагом полярности Разм. МН202; MH202S -Разм. MH202S; MH203S - Три магнитные зажимные плоскости. Из магнита SmCo5 с очень большой силой притяжения для материалов, плохо поддающихся резанию. Разм. МН203; MH203S - Две магнитные зажимные плоскости. Применение Для профилирования и обработки небольших деталей, например, штампов и т.д. О А в Тип МН202 I MH202S 1 МН203 I MH203S Е Зажимной блок с постоянным магнитом, ЙЕ2 1хЦ Я с малым шагом полярности 518,11 (1733,60) 327,02 (998,79) А мм 100 В мм 50 50 25 25 С мм 50 50 25 25 Высота магнитного поля мм 6 Допустимый износ полюсной пластины мм 14 14 6 б Шаг полярности мм 4 Макс. угловое отклонение градусов 5 Вес кг 1,7 1,7 0,5 0,5 Удельная сила прижима Н/см2 80 180 80 180 S/V Блоки ламелей Изделие из стали и латуни. Продольное и поперечное расположение ламелей. Плоские или призмы. Ламели из латуни 1 мм / стали 3 мм, проклеены без механической связи. Блоки ламелей сами немагнитные. Допуск по высоте ± 0,5 мм. Применение Используются только с магнитными плитами для установки деталей сложной формы. Блоки могут подвергаться необходимой доработке. Тип 1 1 2 I 3 I 4 I 5 I 6 I 7 8 9 ю I 11 jjEftflKfTM Блок ламелей немагнитные 260,04 182,23 289,59 344,75 344,75 212,76 212,76 285,65 273,83 265,95 386,12 Длина мм 65 72 75 80 80 90 100 100 100 100 120 Ширина мм 60 45 60 60 80 62 50 50 70 70 80 Высота мм 40 22 30 30 50 33 40 40 41 48 50 Исполнение призма плоский плоский плоский плоский плоский плоский призма плоский плоский плоский Полюсное направление поперёк поперёк вдоль поперёк поперёк вдоль вдоль вдоль поперёк вдоль поперёк Вес кг 0,8 0,5 0,7 0,7 2,5 0,8 1,7 1 2,1 2,7 3,8 S/V Зажимные планки Из ферромагнитного металла. Продольная сторона с пружинной планкой, которая при включении магнита прижимает заготовку к опоре (эффект поджима). Поставляются парами. Применение Для надёжного зажимания немагнитных материалов на магнитных плитах. Объем поставки: Включая упор для обрабатываемой детали (кроме разм. 4). Высота В ММ 1,6 1 2,8 I 3,7 I 4 3 380825 Прижимные планки для магнитных плит 421,58 399,91 399,91 748,60 380,21 А мм 150 150 150 250 100 С мм 40 43 43 52 45 В мм 1 1,6 2,8 3,7 4 Прижимные планки L Обрабатываемая заготовка S/V Магнитные блоки с постоянным неодимовым магнитом Чрезвычайно высокая сила сцепления благодаря специальной технологии. Прочный цельностальной корпус с переключателем ВКЛ/ВЫКЛ на торце. Ламели из латуни 2 мм / стали 4 мм. Применение Для труднообрабатываемых материалов, например, ферритов и твёрдых сплавов с долей кобальта. Для электроэрозионной обработки и шлифования. длина мм 140 I 200 I BBfiyjW Магнитный блок с неодимовым матитом 3085,16 4101,76 ширина мм 70 высота мм 51 допуск по высоте мм +0,5/-2 Высота магнитного поля мм 4 вес кг 3 4,2 Удельная сила прижима 1076 Н/см2 180 Упор для обрабатываемой детали
