1073 Каталог HOFFMANN GROUP 2020 Режущий и вспомогательный инструмент для станков Стр.1073

Каталог HOFFMANN GROUP 2020 Инструмент и оснастка для станков Стр. 1073 1073 Lab2u

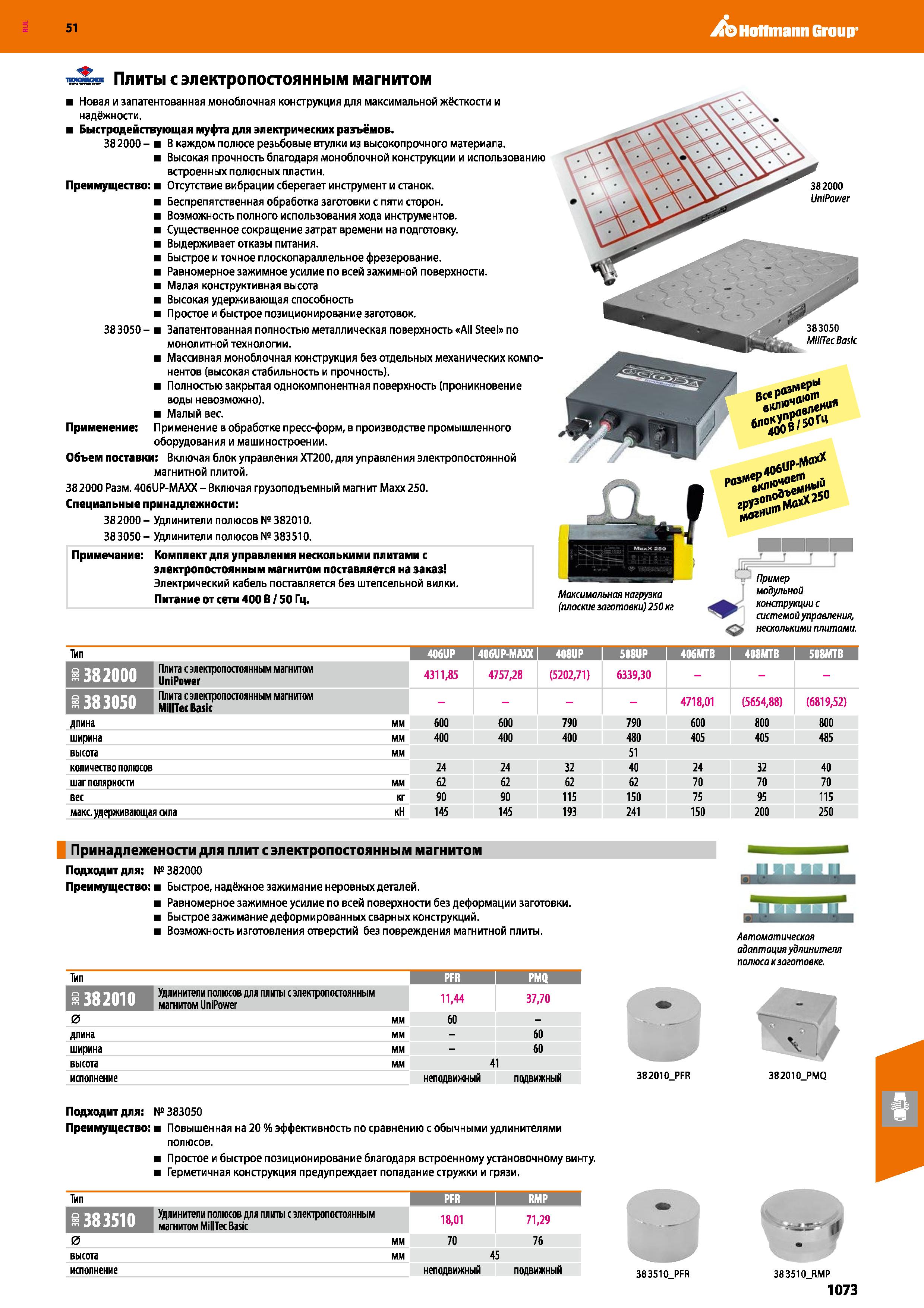

Hoffmann Group 51 3 Плиты с электропостоянным магнитом Новая и запатентованная моноблочная конструкция для максимальной жёсткости и надёжности. Быстродействующая муфта для электрических разъёмов. 38 2000 - В каждом полюсе резьбовые втулки из высокопрочного материала. Высокая прочность благодаря моноблочной конструкции и использованию встроенных полюсных пластин. Преимущество: Отсутствие вибрации сберегает инструмент и станок. Беспрепятственная обработка заготовки с пяти сторон. Возможность полного использования хода инструментов. Существенное сокращение затрат времени на подготовку. Выдерживает отказы питания. Быстрое и точное плоскопараллельное фрезерование. Равномерное зажимное усилие по всей зажимной поверхности. Малая конструктивная высота Высокая удерживающая способность Простое и быстрое позиционирование заготовок. 383050- Запатентованная полностью металлическая поверхность All Steel по монолитной технологии. Массивная моноблочная конструкция без отдельных механических компонентов (высокая стабильность и прочность). Полностью закрытая однокомпонентная поверхность (проникновение воды невозможно). Малый вес. Применение Применение в обработке пресс-форм, в производстве промышленного оборудования и машиностроении. Объем поставки: Включая блок управления ХТ200, для управления электропостоянной магнитной плитой. 382000 Разм, 406UP-MAXX- Включая грузоподъемный магнит Махх 250. Специальные принадлежности: 382000 - Удлинители полюсов № 382010. 383050 - Удлинители полюсов № 383510. Примечание: Комплект для управления несколькими плитами с электропостоянным магнитом поставляется на заказ Электрический кабель поставляется без штепсельной вилки. Питание от сети 400 В / 50 Гц. Тип 1 406UP I 406UP-MAXX I 408UP I 508UP I 406МТВ I 408МТВ I 508МТВ I Плита с электропостоянным магнитом UniPower 4311,85 4757,28 (5202,71) 6339,30 - EBfWfTTe Плита с электропостоянным магнитом KUUXl МШТес Basic 4718,01 (5654,88) (6819,52) длина мм 600 600 790 790 600 800 800 ширина мм 400 400 400 480 405 405 485 высота мм 51 количество полюсов 24 24 32 40 24 32 40 шаг полярности мм 62 62 62 62 70 70 70 вес кг 90 90 115 150 75 95 115 макс. удерживающая сила кН 145 145 193 241 150 200 250 Принадлежености для плит с электропостоянным магнитом Подходит для: №382000 Преимущество: Быстрое, надёжное зажимание неровных деталей. Равномерное зажимное усилие по всей поверхности без деформации заготовки. Быстрое зажимание деформированных сварных конструкций. Возможность изготовления отверстий без повреждения магнитной плиты. Тип 1 PFR PMQ I я 382010 Удлинители полюсов для плиты с электропостоянным магнитом UniPower 11,44 37,70 0 мм 60 - длина мм - 60 ширина мм - 60 высота мм 41 исполнение неподвижный подвижный Подходит для: № 383050 382010 PFR Jj. 1Т Автоматическая адаптация удлинителя полюса к заготовке. '. 382010 PMQ Преимущество: Повышенная на 20 % эффективность по сравнению с обычными удлинителями полюсов. Простое и быстрое позиционирование благодаря встроенному установочному винту. Герметичная конструкция предупреждает попадание стружки и грязи. Тип 1 PFR RMP 1383510 Удлинители полюсов для плиты с электропостоянным магнитом MillTec Bask 18,01 71,29 0 мм 70 76 высота мм 45 исполнение неподвижный подвижный 38 3510 PFR 383510 RMP 1073 382000 UniPower 383050 МШТес Basic Пример модульной конструкции с системой управления, несколькими плитами. Максимальная нагрузка (плоские заготовки) 250 кг
