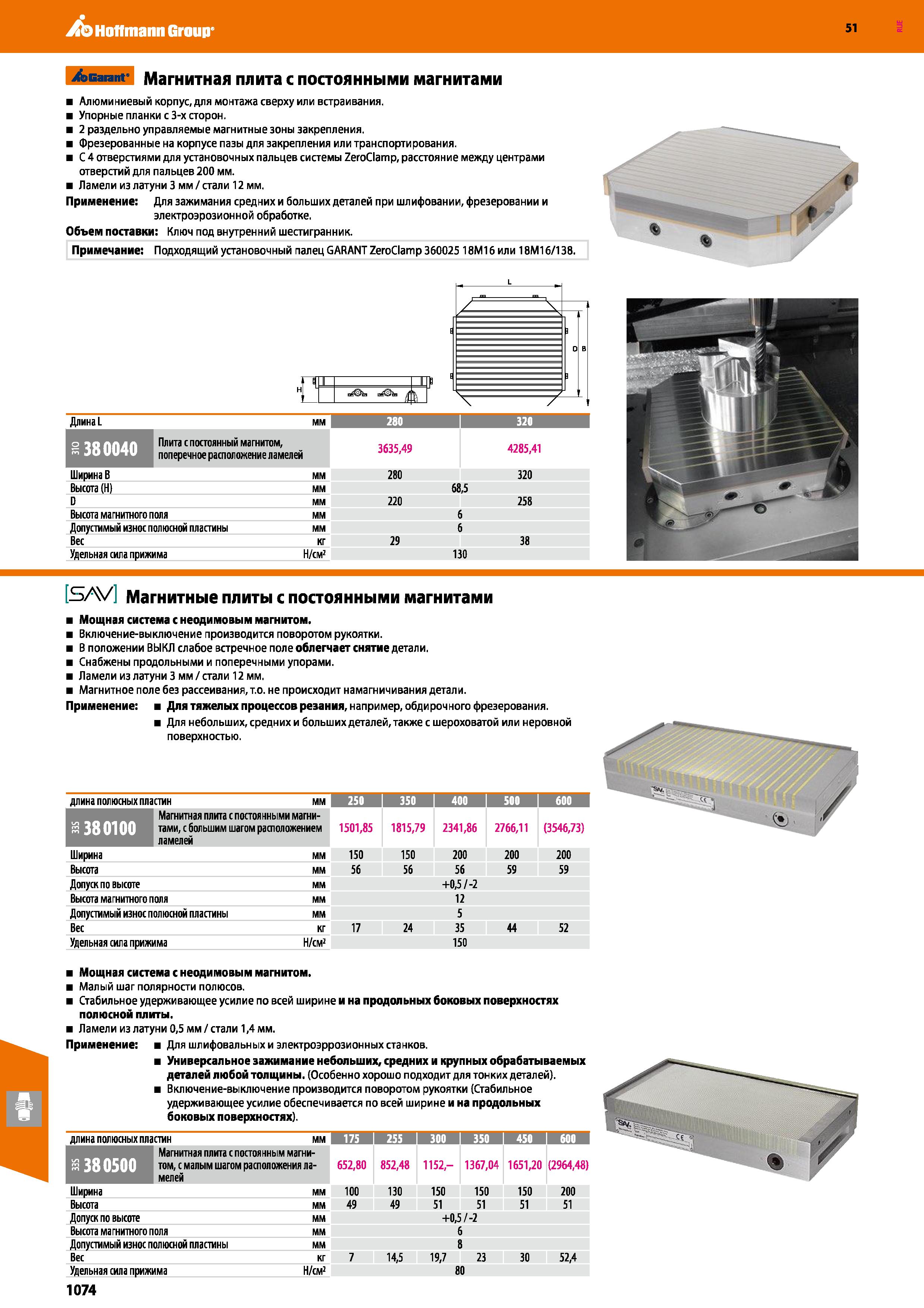

1074 Каталог HOFFMANN GROUP 2020 Режущий и вспомогательный инструмент для станков Стр.1074

Каталог HOFFMANN GROUP 2020 Инструмент и оснастка для станков Стр. 1074 1074 Lab2u

Hoffmann Group 51 /sBaranf Магнитная плита с постоянными магнитами Алюминиевый корпус, для монтажа сверху или встраивания. Упорные планки с 3-х сторон. 2 раздельно управляемые магнитные зоны закрепления. Фрезерованные на корпусе пазы для закрепления или транспортирования. С 4 отверстиями для установочных пальцев системы ZeroClamp, расстояние между центрами отверстий для пальцев 200 мм. Ламели из латуни 3 мм / стали 12 мм. Применение Для зажимания средних и больших деталей при шлифовании, фрезеровании и электроэрозионной обработке. Объем поставки: Ключ под внутренний шестигранник. Примечание: Подходящий установочный палец GARANT ZeroClamp 360025 18М16или 18М16/138. 1 11 =7- ДлинаL мм 280 I 320 1 380040 Плита с постоянный магнитом, 3635,49 4285,41 поперечное расположение ламелей Ширина В мм 280 320 Высота (Н) мм 68,5 D мм 220 258 Высота магнитного паля мм б Допустимый износ полюсной пластины мм 6 Вес кг 29 38 Удельная сила прижима Н/см2 130 S/V Магнитные плиты с постоянными магнитами Мощная система с неодимовым магнитом. Включение-выключение производится поворотом рукоятки. В положении ВЫКЛ слабое встречное поле облегчает снятие детали. Снабжены продольными и поперечными упорами. Ламели из латуни 3 мм / стали 12 мм. Магнитное поле без рассеивания, т.о. не происходит намагничивания детали. Применение Для тяжелых процессов резания, например, обдирочного фрезерования. Для небольших, средних и больших деталей, также с шероховатой или неровной поверхностью. длина полюсных пластин мм 250 j 350 I 400 ятт Магнитная плита с постоянными магни-КПЦ.ПШИ тами, с большим шагом расположением ламелей 1501,85 1815,79 2341,86 2766,11 (3546,73) Ширина мм 150 150 200 200 200 Высота мм 56 56 56 59 59 Допуск по высоте мм +0,5/-2 Высота магнитного поля мм 12 Допустимый износ полюсной пластины мм 5 Вес кг 17 24 35 44 52 Удельная сила прижима Н/см2 150 Мощная система с неодимовым магнитом. Малый шаг полярности полюсов. Стабильное удерживающее усилие по всей ширине и на продольных боковых поверхностях полюсной плиты. Ламели из латуни 0,5 мм / стали 1,4 мм. Применение Для шлифовальных и электроэррозионных станков. Универсальное зажимание небольших, средних и крупных обрабатываемых деталей любой толщины. (Особенно хорошо подходит для тонких деталей). Включение-выключение производится поворотом рукоятки (Стабильное удерживающее усилие обеспечивается по всей ширине и на продольных боковых поверхностях). длина полюсных пластин мм 175 1 255 I 300 I 350 1 450 Мтги Магнитная плита с постоянным магни-ШШЯ том, с малым шагом расположения ла- 652,80 852,48 1152,- 1367,04 1651,20 (2964,48) мелей Ширина мм 100 130 150 150 150 200 Высота мм 49 49 51 51 51 51 Допуск по высоте мм +0,5/-2 Высота магнитного поля мм 6 Допустимый износ полюсной пластины мм 8 Вес кг 7 14,5 19,7 23 30 52,4 Удельная сила прижима 1074 Н/см2
