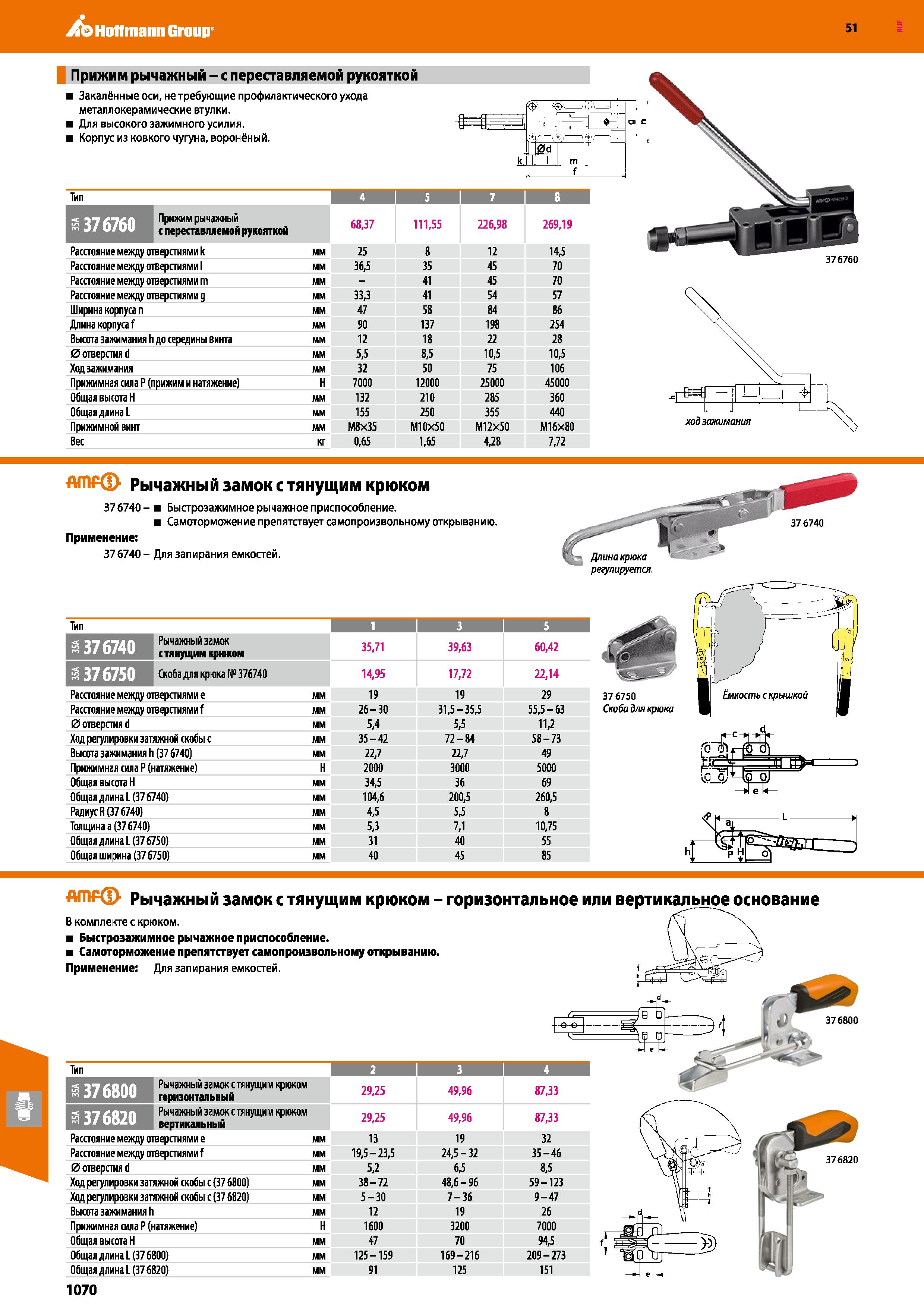

1070 Каталог HOFFMANN GROUP 2020 Режущий и вспомогательный инструмент для станков Стр.1070

Каталог HOFFMANN GROUP 2020 Инструмент и оснастка для станков Стр. 1070 1070 Lab2u

Hoffmann Group 51 Прижим рычажный - с переставляемой рукояткой Закалённые оси, не требующие профилактического ухода металлокерамические втулки. Для высокого зажимного усилия. Корпус из ковкого чугуна, воронёный. Тип 4 1 5 I 7 I 8 Прижим рычажный с переставляемой рукояткой 68,37 111,55 226,98 269,19 Расстояние между отверстиями к мм 25 8 12 14,5 Расстояние между отверстиями 1 мм 36,5 35 45 70 Расстояние между отверстиями m мм - 41 45 70 Расстояние между отверстиями q мм 33,3 41 54 57 Ширина корпуса п мм 47 58 84 86 Длина корпуса f мм 90 137 198 254 Высота зажимания h до середины винта мм 12 18 22 28 0 отверстияd мм 5,5 8,5 10,5 10,5 Ходзажимания мм 32 50 75 106 Прижимная сила Р (прижим и натяжение) н 7000 12000 25000 45000 Общая высота Н мм 132 210 285 360 Общая длина L мм 155 250 355 440 Прижимной винт мм М8х35 М10Х50 М12Х50 М16Х80 Вес кг 0,65 1,65 4,28 7,72 376760 ход зажимания \\ Рычажный замок с тянущим крюком 376740- Быстрозажимное рычажное приспособление. Самоторможение препятствует самопроизвольному открыванию. Применение 37 6740 - Для запирания емкостей. Тип 1 1 3 I 5 376740 Рычажный замок с тянущим крюком 35,71 39,63 60,42 Ln ГЛ 376750 Скоба для крюка № 376740 14,95 17,72 22,14 Расстояние между отверстиями е мм 19 19 29 Расстояние между отверстиями f мм 26-30 31,5-35,5 55,5-63 0 отверстияd мм 5,4 5,5 11,2 Ход регулировки затяжной скобы с мм 35-42 72-84 58-73 Высота зажимания h (37 6740) мм 22,7 22,7 49 Прижимная сила Р (натяжение) н 2000 3000 5000 Общая высота Н мм 34,5 36 69 Общая длина L (37 6740) мм 104,6 200,5 260,5 Радиус R (37 6740) мм 4,5 5,5 8 Толщина а (376740) мм 5,3 7,1 10,75 Общая длина L (37 6750) мм 31 40 55 Общая ширина (376750) мм 40 45 85 37 6750 Скоба для крюка vtfi L-И -1 u4h\ 1 Рычажный замок с тянущим крюком - горизонтальное или вертикальное основание В комплекте с крюком. Быстрозажимное рычажное приспособление. Самоторможение препятствует самопроизвольному открыванию. Применение Для запирания емкостей. Тип 2 1 3 1 4 376800 Рычажный замок с тянущим крюком горизонтальный 29,25 49,96 87,33 Ln 37 6820 Рычажный замок с тянущим крюком вертикальный 29,25 49,96 87,33 Расстояние между отверстиями е мм 13 19 32 Расстояние между отверстиями f мм 19,5-23,5 24,5-32 35-46 0 отверстияd мм 5,2 6,5 8,5 Ход регулировки затяжной скобы с (37 6800) мм 38-72 48,6-96 59-123 Ход регулировки затяжной скобы с (37 6820) мм 5-30 7-36 9-47 Высота зажимания h мм 12 19 26 Прижимная шла Р (натяжение) н 1600 3200 7000 Общая высота Н мм 47 70 94,5 Общая длина L (37 6800) мм 125-159 169-216 209 - 273 Общая длина L (37 6820) мм 91 125 151 d - fl - Ф 5 ЯГ 376800 1070 регулируется.
