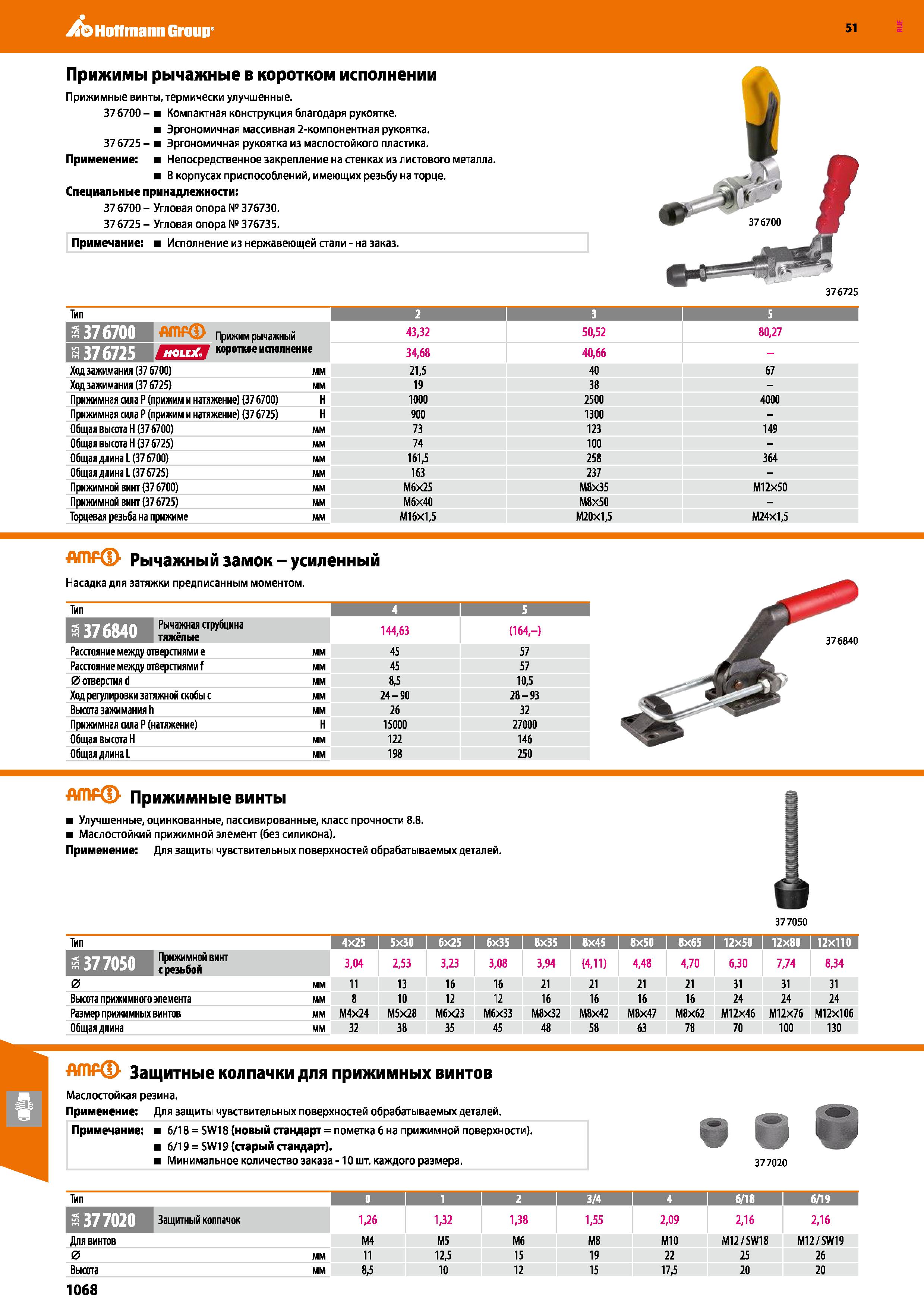

Hoffmann Group 51 Прижимы рычажные в коротком исполнении Прижимные винты, термически улучшенные. 376700- Компактная конструкция благодаря рукоятке. Эргономичная массивная 2-компонентная рукоятка. 37 6725 - Эргономичная рукоятка из маслостойкого пластика. Применение Непосредственное закрепление на стенках из листового металла. В корпусах приспособлений, имеющих резьбу на торце. Специальные принадлежности: 37 6700 - Угловая опора № 376730. 376725 - Угловая опора № 376735. Примечание: Исполнение из нержавеющей стали - на заказ. Тип 2 I 3 I 5 С jo ЫЕИИ ЛГПР(Х Прижим рычажный 43,32 50,52 80,27 OJ ГП E7777I I короткое исполнение 34,68 40,66 - Ход зажимания (37 6700) мм 21,5 40 67 Ход зажимания (37 6725) мм 19 38 - Прижимная сила Р (прижим и натяжение) (37 6700) Н 1000 2500 4000 Прижимная сила Р (прижим и натяжение) (37 6725) Н 900 1300 - Общая высота Н (37 6700) мм 73 123 149 Общая высота Н (37 6725) мм 74 100 - Общая длина L (37 6700) мм 161,5 258 364 Общая длина L (37 6725) мм 163 237 - Прижимной винт (37 6700) мм М6х25 М8х35 М12х50 Прижимной винт (37 6725) мм М6х40 N18x50 - Торцевая резьба на прижиме мм М16х1,5 М20х1,5 М24х1,5 Рычажный замок - усиленный Насадка для затяжки предписанным моментом. Тип 4 1 5 Рычажная струбцина йЫДа ай 1 тяжёлые 144,63 (164,-) Расстояние между отверстиями е мм 45 57 Расстояние между отверстиями f мм 45 57 0 отверстияd мм 8,5 10,5 Ход регулировки затяжной скобы с мм 24-90 28-93 Высота зажимания h мм 26 32 Прижимная шла Р (натяжение) Н 15000 27000 Общая высота Н мм 122 146 Общая длина L мм 198 250 Прижимные винты Улучшенные, оцинкованные, пассивированные, класс прочности 8.8. Маслостойкий прижимной элемент (без силикона). Применение Для защиты чувствительных поверхностей обрабатываемых деталей. 377050 Тип 1 4x25 I 5x30 I 6x25 I 6x35 I 8x35 I 8x45 I 8x50 I 8x65 I 12x50 шгшлшгшж Прижимной винт с резьбой 3,04 2,53 3,23 3,08 3,94 (4,11) 4,48 4,70 6,30 7,74 8,34 0 мм 11 13 16 16 21 21 21 21 31 31 31 Высота прижимного элемента мм 8 10 12 12 16 16 16 16 24 24 24 Размер п рижимных винтов мм М4х24 М5х28 М6х23 МбхЗЗ М8х32 М8х42 М8х47 М8хб2 М12х46 М12Х76 М12Х106 Общая длина мм 32 38 35 45 48 58 63 78 70 100 130 Защитные колпачки для прижимных винтов Маслостойкая резина. Применение Для защиты чувствительных поверхностей обрабатываемых деталей. Примечание: 6/18 = SW18 (новый стандарт = пометка 6 на прижимной поверхности). 6/19 = SW19 (старый стандарт). Минимальное количество заказа -10 шт. каждого размера. 9 377020 Тип I 1 1 2 3/4 1 4 I 6/18 6/19 Защитный колпачок 1,26 1,32 1,38 1,55 2,09 2,16 2,16 Для винтов М4 М5 Мб М8 МЮ M12/SW18 M12/5W19 0 мм 11 12,5 15 19 22 25 26 Высота мм 8,5 10 12 15 17,5 20 20 1068
