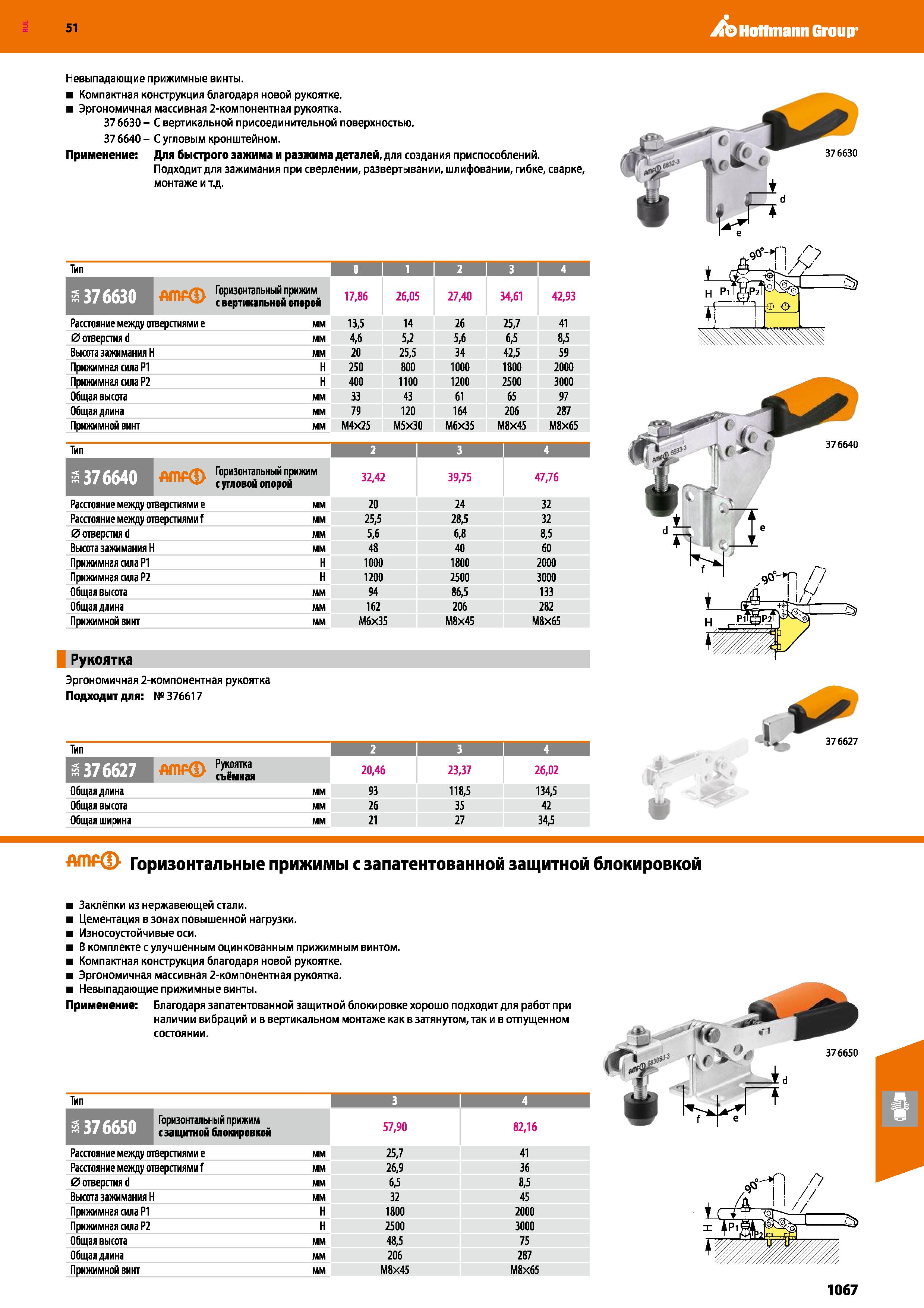

51 ,/Ь НоПтапп Group Невыпадающие прижимные винты. Компактная конструкция благодаря новой рукоятке. Эргономичная массивная 2-компонентная рукоятка. 376630- С вертикальной присоединительной поверхностью. 37 6640 - С угловым кронштейном. Применение Для быстрого зажима и разжима деталей, для создания приспособлений. Подходит для зажимания при сверлении, развертывании, шлифовании, гибке, сварке, монтаже и т.д, Тип 0 1 1 1 2 3 I 4 3 376630 Горизонтальный прижим с вертикальной опорой 17,86 26,05 27,40 34,61 42,93 Расстояние между отверстиями е ММ 13,5 14 26 25,7 41 0 отверстияd ММ 4,6 5,2 5,6 6,5 8,5 Высота зажимания Н ММ 20 25,5 34 42,5 59 Прижимная сила Р1 н 250 800 1000 1800 2000 Прижимная сила Р2 Н 400 1100 1200 2500 3000 Общая высота мм 33 43 61 65 97 Общая длина мм 79 120 164 206 287 Прижимной винт мм М4Х25 N15x30 М6Х35 М8Х45 N18x65 Тип 2 1 3 I 4 3 376640 АЛ№ф Горизонтальный прижим с угловой опорой 32,42 39,75 47,76 Расстояние между отверстиями е мм 20 24 32 Расстояние между отверстиями f мм 25,5 28,5 32 0 отверстияd мм 5,6 6,8 8,5 Высота зажимания Н мм 48 40 60 Прижимная сила Р1 н 1000 1800 2000 Прижимная сила Р2 н 1200 2500 3000 Общая высота мм 94 86,5 133 Общая длина мм 162 206 282 Прижимной винт мм М6х35 N18x45 М8х65 Рукоятка Эргономичная 2-компонентная рукоятка Подходит для: №376617 Тип 2 I з I 4 3 37 6627 1 АШСЛЧ Рукоятка съёмная 20,46 23,37 26,02 Общая длина мм 93 118,5 134,5 Общая высота мм 26 35 42 Общая ширина мм 21 27 34,5 JL 376627 Горизонтальные прижимы с запатентованной защитной блокировкой Заклёпки из нержавеющей стали. Цементация в зонах повышенной нагрузки. Износоустойчивые оси. В комплекте с улучшенным оцинкованным прижимным винтом. Компактная конструкция благодаря новой рукоятке. Эргономичная массивная 2-компонентная рукоятка. Невыпадающие прижимные винты. Применение Благодаря запатентованной защитной блокировке хорошо подходит для работ при наличии вибраций и в вертикальном монтаже как в затянутом, так и в отпущенном состоянии. Тип Горизонтальный прижим с защитой блокировкой 57,90 82,16 Расстояние между отверстиями е мм 25,7 41 Расстояние между отверстиями f мм 26,9 36 0 отверстияd мм 6,5 8,5 Высота зажимания Н мм 32 45 Прижимная сила Р1 Н 1800 2000 Прижимная сила Р2 Н 2500 3000 Общая высота мм 48,5 75 Общая длина мм 206 287 Прижимной винт мм М8Х45 М8х65 376630
