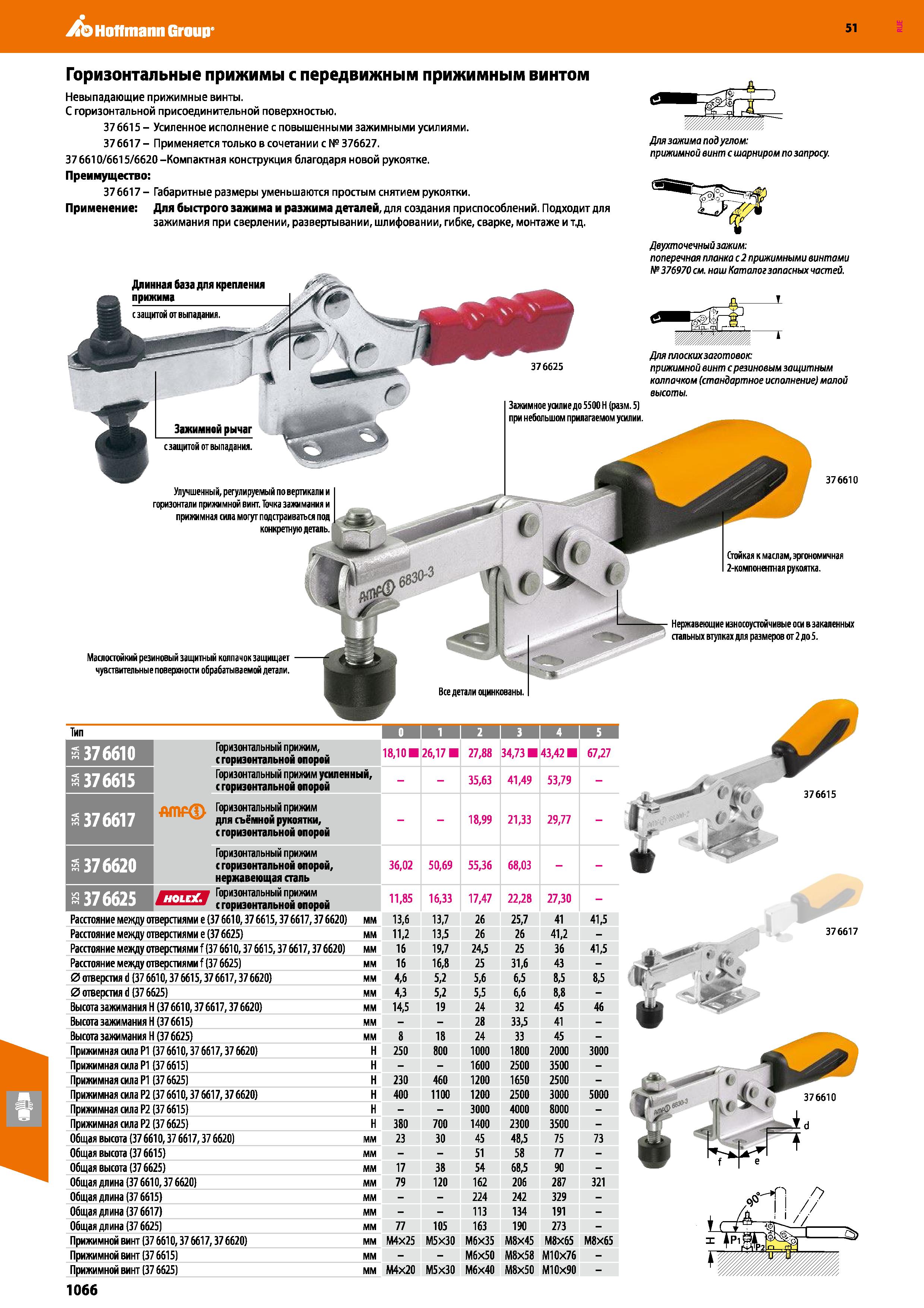

Hoffmann Group 51 Горизонтальные прижимы с передвижным прижимным винтом Невыпадающие прижимные винты. С горизонтальной присоединительной поверхностью. 37 6615 - Усиленное исполнение с повышенными зажимными усилиями. 37 6617 - Применяется только в сочетании с № 376627. 37 6610/6615/6620 -Компактная конструкция благодаря новой рукоятке. Преимущество: 376617- Габаритные размеры уменьшаются простым снятием рукоятки. Применение Для быстрого зажима и разжима деталей, для создания приспособлений. Подходит для зажимания при сверлении, развертывании, шлифовании, гибке, сварке, монтаже и т.д, Для зажима под углом: прижимной винт с шарниром по запросу. Тип 0 1 1 I 2 I 3 I 4 1 5 С 376610 Горизонтальный прижим, с горизонтальной опорой 18,10 26,17 27,88 34,73 43,42 67,27 m 376615 Горизонтальный прижим усиленный, с горизонтальной опорой 35,63 41,49 53,79 - 376617 Горизонтальный прижим для съёмной рукоятки, с горизонтальной опорой 18,99 21,33 29,77 - с jo 376620 Горизонтальный прижим с горизонтальной опорой, нержавеющая сталь 36,02 50,69 55,36 68,03 г 37 6625 яшщпш Горизонтальный прижим 11,85 16,33 17,47 22,28 27,30 - Расстояние между отверстиями е (37 6610,37 6615,37 6617,37 6620) мм 13,6 13,7 26 25,7 41 41,5 Расстояние между отверстиями е (37 6625) мм 11,2 13,5 26 26 41,2 - Расстояние между отверстиями f (37 6610,37 6615,37 6617,37 6620) мм 16 19,7 24,5 25 36 41,5 Расстояние между отверстиями f (37 6625) мм 16 16,8 25 31,6 43 - 0 отверстия d (37 6610,37 6615,376617,376620) мм 4,6 5,2 5,6 6,5 8,5 8,5 0 отверстия d (37 6625) мм 4,3 5,2 5,5 6,6 8,8 - Высота зажимания Н (37 6610,37 6617,37 6620) мм 14,5 19 24 32 45 46 Высота зажимания Н (37 6615) мм 28 33,5 41 - Высота зажимания Н (37 6625) мм 8 18 24 33 45 - Прижимная сила Р1 (37 6610,37 6617,37 6620) н 250 800 1000 1800 2000 3000 Прижимная сила Р1 (37 6615) н 1600 2500 3500 - Прижимная сила Р1 (37 6625) н 230 460 1200 1650 2500 - Прижимная сила Р2 (37 6610,37 6617,37 6620) Н 400 1100 1200 2500 3000 5000 Прижимная сила Р2 (37 6615) Н 3000 4000 8000 - Прижимная сила Р2 (37 6625) Н 380 700 1400 2300 3500 - Общая высота (376610,376617,376620) мм 23 30 45 48,5 75 73 Общая высота (37 6615) мм 51 58 77 - Общая высота (37 6625) мм 17 38 54 68,5 90 - Общая длина (37 6610,37 6620) мм 79 120 162 206 287 321 Общая длина (37 6615) мм 224 242 329 - Общая длина (37 6617) мм 113 134 191 - Общая длина (37 6625) мм 77 105 163 190 273 - Прижимной винт (37 6610,37 6617,37 6620) мм М4Х25 М5х30 Мбх35 М8Х45 М8Х65 М8Х65 Прижимной винт (37 6615) мм М6х50 М8х58 М10Х76 - Прижимной винт (37 6625) мм М4Х20 М5х30 М6х40 М8х50 М10Х90 - Длинная база для крепления 376625 Двухточечный зажим: поперечная планка с 2 прижимными винтами №376970 см. наш Каталог запасных частей. Для плоских заготовок: прижимной винт с резиновым защитным колпачком (стандартное исполнение) малой высоты. Зажим ноеушлие до 5500H (разм. 5) при небольшом прилагаемом усилии. Стойкая к маслам, эргономична 2-компонентная рукоятка. Нержавеющие износоустойчивые оси в закаленных стальных втулках для размеров ог 2 до5. Улучшенный, регулируемый по вертикали и горизонтали прижимной винт. Точка зажимания и прижимная сила могут подстраиваться под 376610 Маслостойкий резиновый защитный колпачок защищает чувствительные поверхности обрабатываемой детали. 376615 376617 376610
