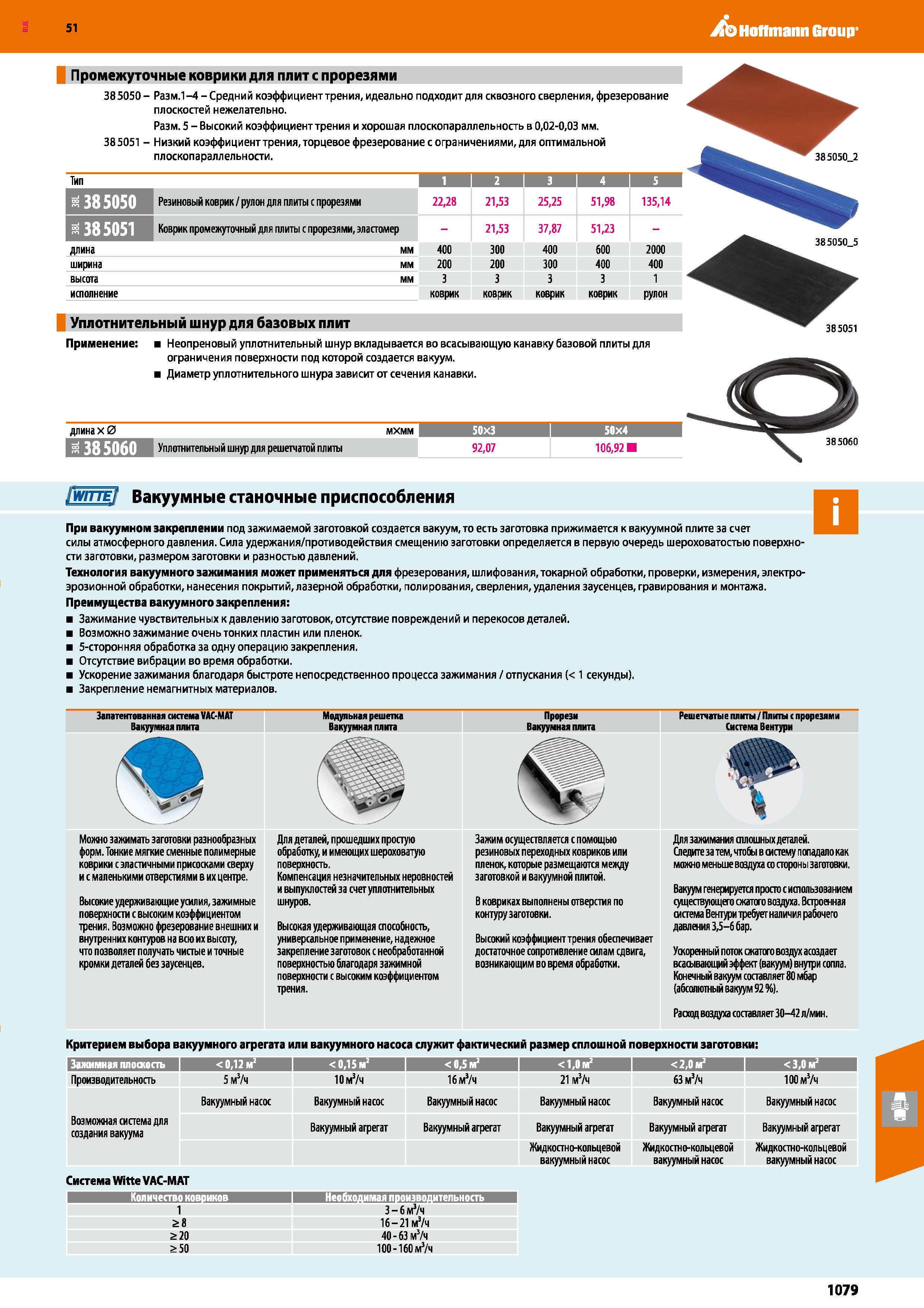

51 ЛЬ НоПтапп Group Промежуточные коврики для плит с прорезями 385050- Разм.1-4 - Средний коэффициент трения, идеально подходит для сквозного сверления, фрезерование плоскостей нежелательно. Разм. 5 - Высокий коэффициент трения и хорошая плоскопараллельность в 0,02-0,03 мм. 385051 - Низкий коэффициент трения, торцевое фрезерование с ограничениями, для оптимальной плоскопараллельности. Тип 1 1 2 I 3 I 4 I 5 з 385050 Резиновый коврик / рулон для плиты с прорезями 22,28 21,53 25,25 51,98 135,14 з 385051 Коврик промежуточный для плиты с прорезями, эластомер - 21,53 37,87 51,23 - длина мм 400 300 400 600 2000 ширина мм 200 200 300 400 400 высота мм 3 3 3 3 1 исполнение коврик коврик коврик коврик рулон Уплотнительный шнур для базовых плит Применение Неопреновый уплотнительный шнур вкладывается во всасывающую канавку базовой плиты для ограничения поверхности под которой создается вакуум. Диаметр уплотнительного шнура зависит от сечения канавки. 385051 длина х 0 мхмм 50x3 50x4 j Уплотнительный шнур для решетчатой плиты 92,07 106,92 385060 Вакуумные станочные приспособления При вакуумном закреплении под зажимаемой заготовкой создается вакуум, то есть заготовка прижимается к вакуумной плите за счет силы атмосферного давления. Сила удержания/противодействия смещению заготовки определяется в первую очередь шероховатостью поверхности заготовки, размером заготовки и разностью давлений. Технология вакуумного зажимания может применяться для фрезерования, шлифования, токарной обработки, проверки, измерения, электро-эрозионной обработки, нанесения покрытий, лазерной обработки, полирования, сверления,удаления заусенцев, гравирования и монтажа. Преимущества вакуумного закрепления: Зажимание чувствительных к давлению заготовок, отсутствие повреждений и перекосов деталей. Возможно зажимание очень тонких пластин или пленок. 5-сторонняя обработка за одну операцию закрепления. Отсутствие вибрации во время обработки. Ускорение зажимания благодаря быстроте непосредственноо процесса зажимания / отпускания ( 1 секунды). Закрепление немагнитных материалов. Запатентованная система VAC-MAT Модульная решетка Прорези Решетчатые плиты/ Плиты с прорезями Вакуумная плита Вакуумная плита Вакуумная плита Система Вентури Можно зажимать заготовки разнообразных форм. Тонкие мягкие сменные полимерные коврики с эластичными присосками сверху и с маленькими отверстиями в их центре. Высокие удерживающие усилия, зажимные поверхности с высоким коэффициентом трения. Возможно фрезерование внешних и внутренних контуров на всю их высоту, что позволяет получать чистые и точные кромки деталей без заусенцев. Для деталей, прошедших простую обработку, и имеющих шероховатую поверхность. Компенсация незначительных неровностей и выпуклостей за счет уплотнительных шнуров. Высокая удерживающая способность, универсальное применение, надежное закрепление заготовок с необработанной поверхностью благодаря зажимной поверхности с высоким коэффициентом трения. Зажим осуществляется с помощью резиновых переходных ковриков или пленок, которые размещаются между заготовкой и вакуумной плитой. В ковриках выполнены отверстия по контуру заготовки. Высокий коэффициент трения обеспечивает достаточное сопротивление силам сдвига, возникающим во время обработки. Для зажимания сплошных деталей. Следите за тем, чтобы в систему попадало как можно меньше воздуха со стороны заготовки. Вакуум генерируется просто с использованием существующего окагого воздуха. Встроенная система Вентури требует наличия рабочего давления 3,5-6 бар. Укоренный поток сжатого воздух асоздает всасывающий эффект (вакуум) внутри сопла. Конечный вакуум составляет 80 мбар (абсолютный вакуум 92 %). Расход воздуха составляет 30-42 л/мин. Критерием выбора вакуумного агрегата или вакуумного насоса служит фактический размер сплошной поверхности заготовки: I Зажимная плоскость I 0,12 м2 j 0,15 м2 I О м2 I О.Ом2 I 2,Ом2 1 З.Ом2 I Производительность 5м3/ч 10mV4 16м /ч 21 м3/ч 63 м3/ч 100 м3/ч Вакуумный насос Вакуумный насос Вакуумный насос Вакуумный насос Вакуумный насос Вакуумный насос Возможная система для создания вакуума Вакуумный агрегат Вакуумный агрегат Вакуумный агрегат Вакуумный агрегат Вакуумный агрегат Жидкостно-кольцевой вакуумный насос Жидкостно-кольцевой вакуумный насос Жидкостно-кольцевой вакуумный насос Система Wine VAC-MAT .. 1 З-бм’/ч ;>8 16-21 м3 5 20 40 - 63 м3/ч >50 100-160 м’/ч 1079
