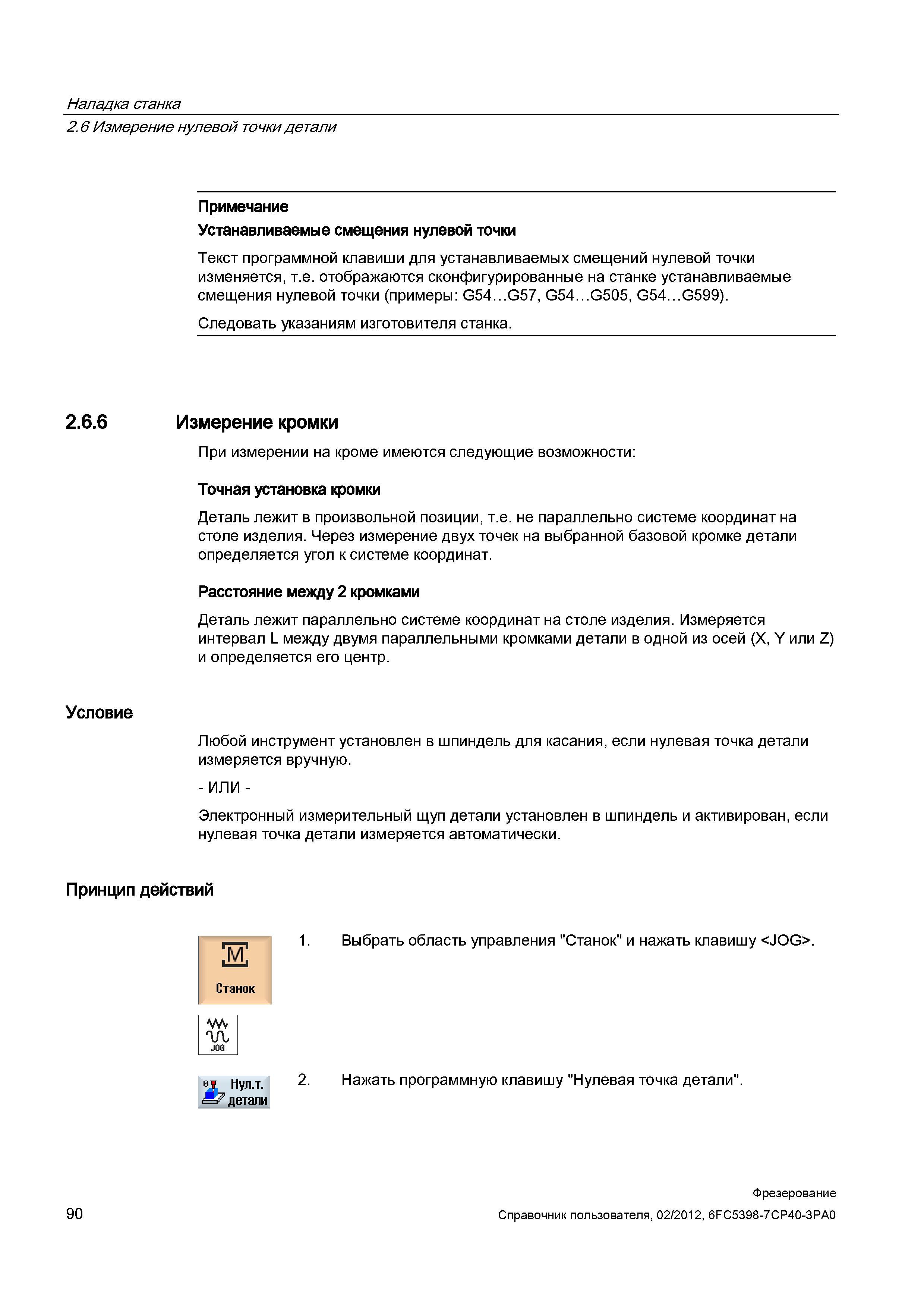

Устанавливаемые смещения нулевой точки Текст программной клавиши для устанавливаемых смещений нулевой точки изменяется, т.е. отображаются сконфигурированные на станке устанавливаемые смещения нулевой точки (примеры: G54 G57, G54 G505, G54 G599). Следовать указаниям изготовителя станка. При измерении на кроме имеются следующие возможности: Точная установка кромки Деталь лежит в произвольной позиции, т.е. не параллельно системе координат на столе изделия. Через измерение двух точек на выбранной базовой кромке детали определяется угол к системе координат. Расстояние между 2 кромками Деталь лежит параллельно системе координат на столе изделия. Измеряется интервал L между двумя параллельными кромками детали в одной из осей (X, Y или Z) и определяется его центр. Любой инструмент установлен в шпиндель для касания, если нулевая точка детали измеряется вручную. Электронный измерительный щуп детали установлен в шпиндель и активирован, если нулевая точка детали измеряется автоматически. 2.6.6 Измерение кромки Условие Принцип действий 1. Выбрать область управления "Станок" и нажать клавишу . Станок VA JOG Нажать программную клавишу "Нулевая точка детали". 90 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Наладка станка 2.6 Измерение нулевой точки детали Примечание
