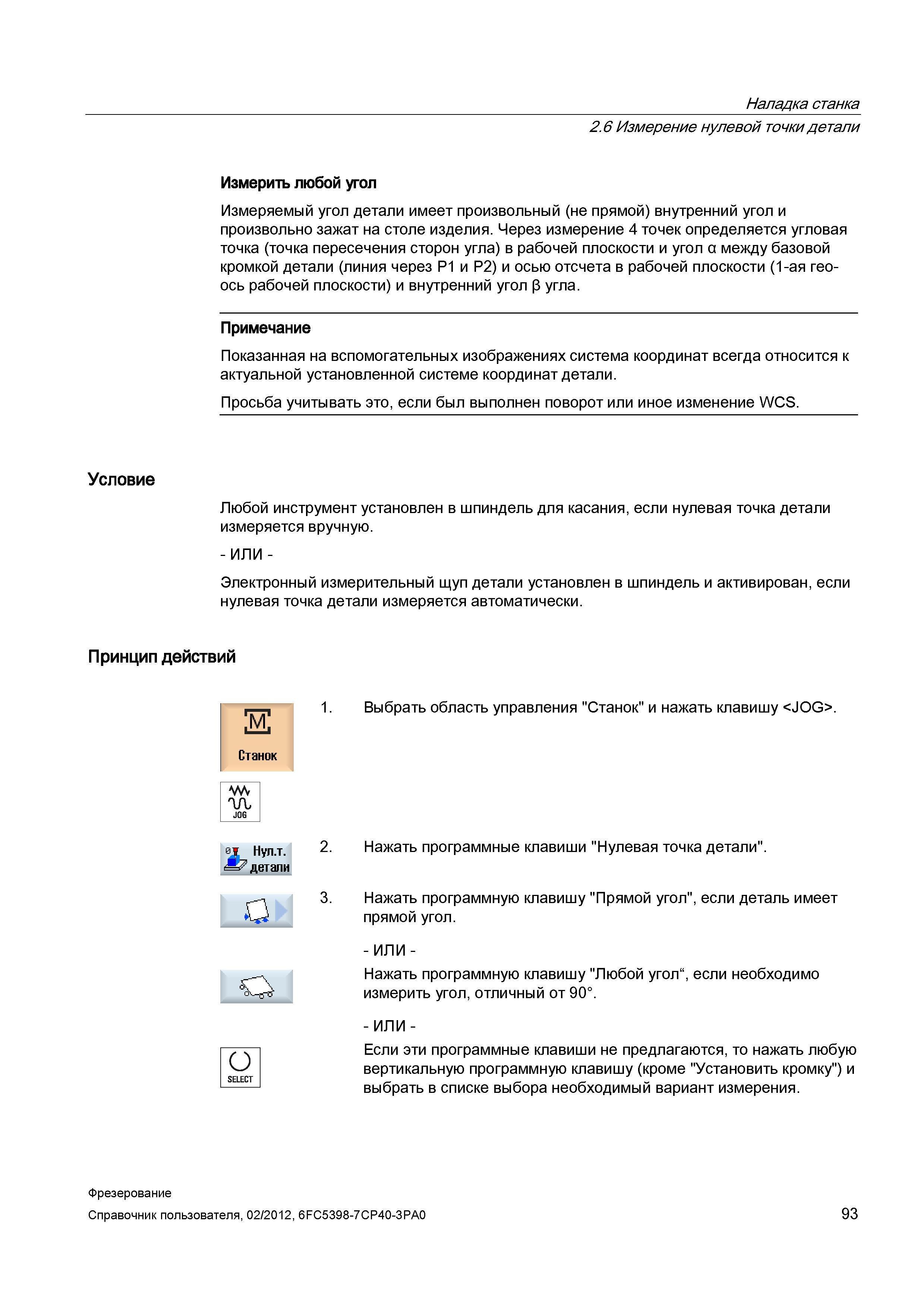

Измеряемый угол детали имеет произвольный (не прямой) внутренний угол и произвольно зажат на столе изделия. Через измерение 4 точек определяется угловая точка (точка пересечения сторон угла) в рабочей плоскости и угол а между базовой кромкой детали (линия через P1 и P2) и осью отсчета в рабочей плоскости (1-ая геоось рабочей плоскости) и внутренний угол в угла. Примечание Показанная на вспомогательных изображениях система координат всегда относится к актуальной установленной системе координат детали. Просьба учитывать это, если был выполнен поворот или иное изменение WCS. Любой инструмент установлен в шпиндель для касания, если нулевая точка детали измеряется вручную. Электронный измерительный щуп детали установлен в шпиндель и активирован, если нулевая точка детали измеряется автоматически. Условие Принцип действий 1. Выбрать область управления "Станок" и нажать клавишу . Станок Нажать программные клавиши "Нулевая точка детали". 3. Нажать программную клавишу "Прямой угол", если деталь имеет прямой угол. Нажать программную клавишу "Любой угол“, если необходимо измерить угол, отличный от 90°. SELECT О Если эти программные клавиши не предлагаются, то нажать любую вертикальную программную клавишу (кроме "Установить кромку") и выбрать в списке выбора необходимый вариант измерения. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 93 Наладка станка 2.6 Измерение нулевой точки детали Измерить любой угол
