В окне Смещение нулевой точки - G54 G599 выбрать смешение нулевой точки, в которое необходимо сохранить нулевую точку, и нажать программную

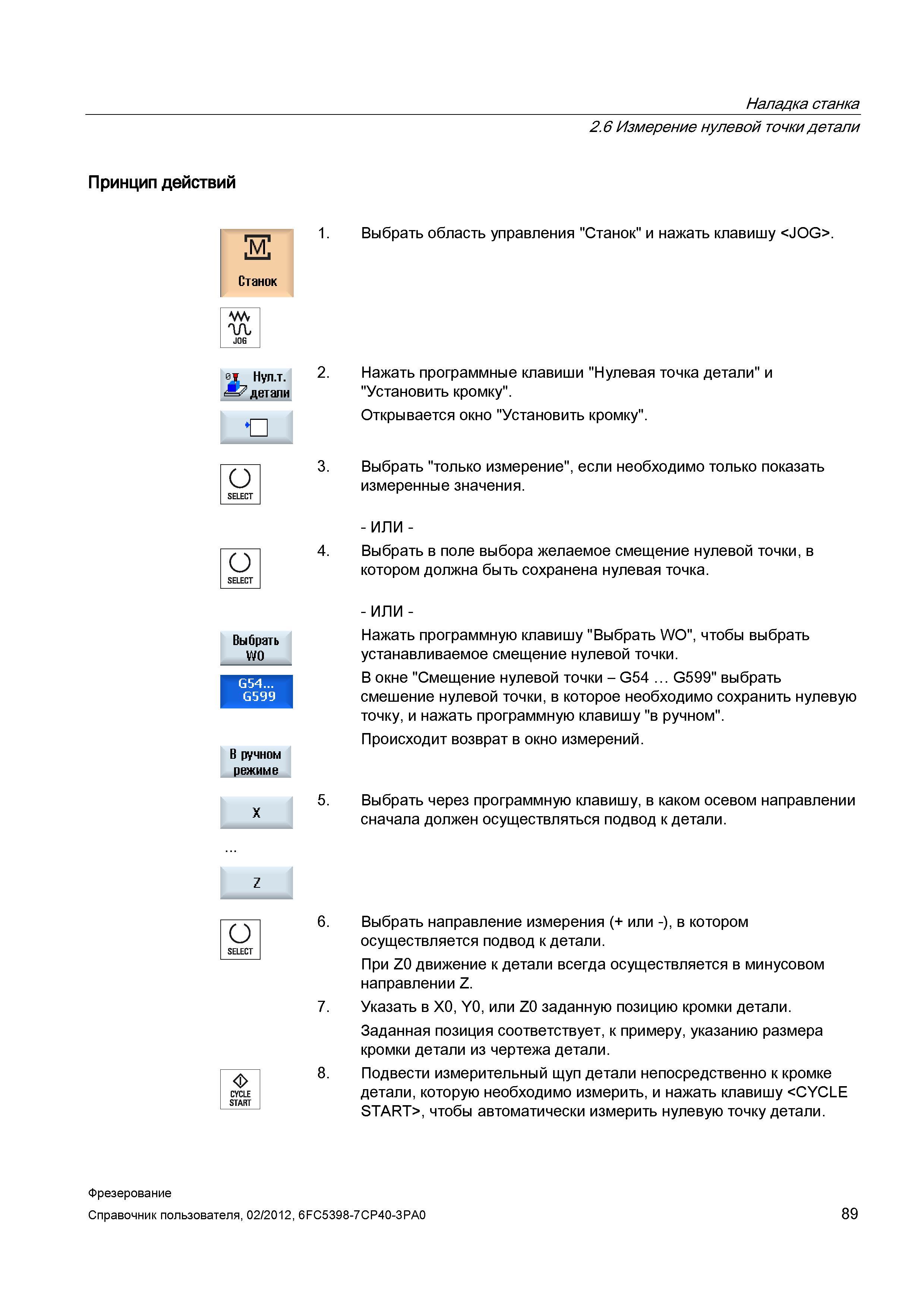

В окне "Смещение нулевой точки - G54 G599" выбрать смешение нулевой точки, в которое необходимо сохранить нулевую точку, и нажать программную клавишу "в ручном". Происходит возврат в окно измерений. Выбрать через программную клавишу, в каком осевом направлении сначала должен осуществляться подвод к детали. О CYCLE START 6. Выбрать направление измерения (+ или -), в котором осуществляется подвод к детали. При Z0 движение к детали всегда осуществляется в минусовом направлении Z. 7. Указать в X0, Y0, или Z0 заданную позицию кромки детали. Заданная позиция соответствует, к примеру, указанию размера кромки детали из чертежа детали. 8. Подвести измерительный щуп детали непосредственно к кромке детали, которую необходимо измерить, и нажать клавишу , чтобы автоматически измерить нулевую точку детали. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 89 Наладка станка Принцип действий 2.6 Измерение нулевой точки детали К Станок Выбрать область управления "Станок" и нажать клавишу . О о Выбрать W0 В ручном режиме Нажать программные клавиши "Нулевая точка детали" и "Установить кромку". Открывается окно "Установить кромку". Выбрать "только измерение", если необходимо только показать измеренные значения. Выбрать в поле выбора желаемое смещение нулевой точки, в котором должна быть сохранена нулевая точка. Нажать программную клавишу "Выбрать WO", чтобы выбрать устанавливаемое смещение нулевой точки.
