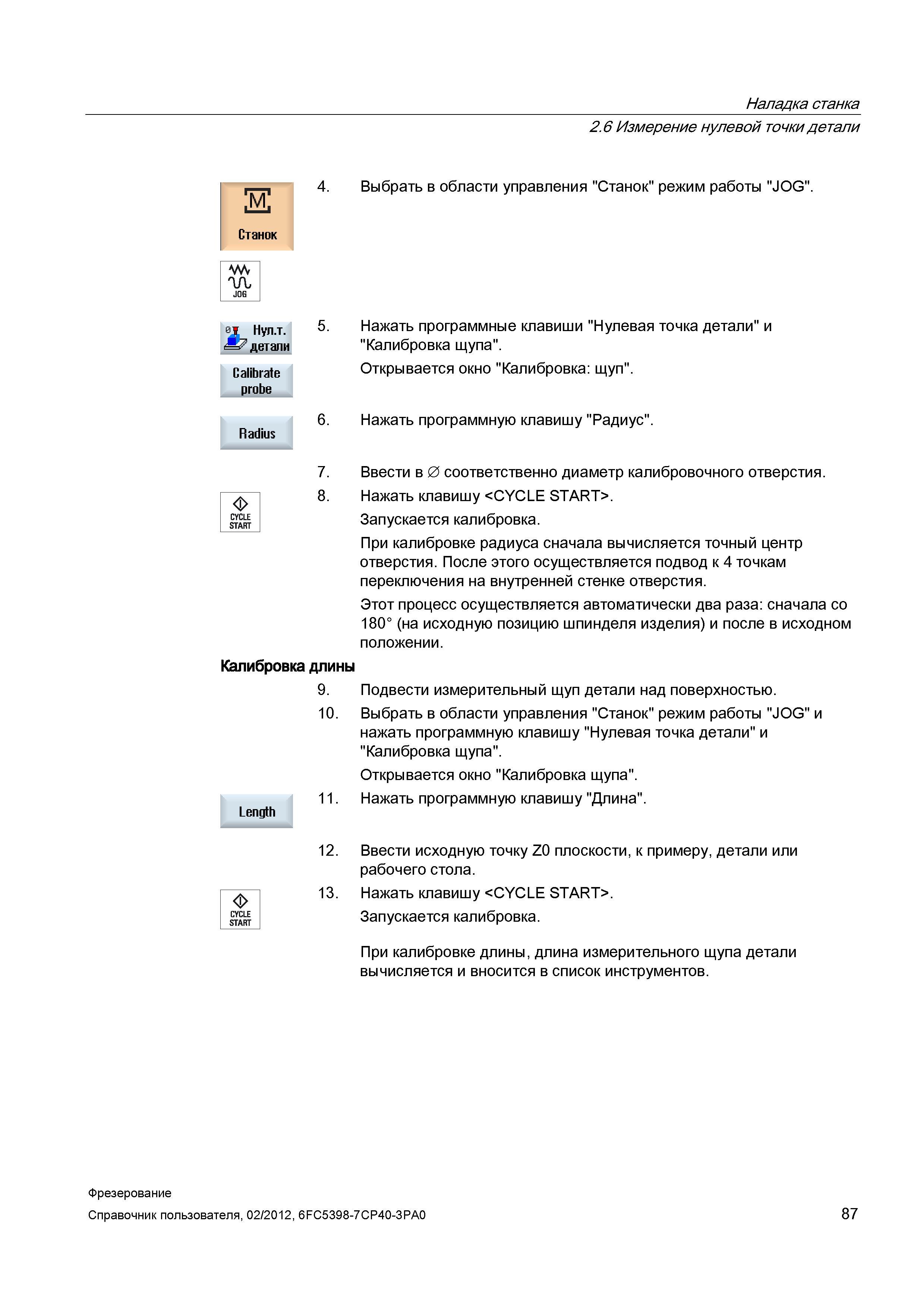

При калибровке радиуса сначала вычисляется точный центр отверстия После этого осуществляется подвод к 4 точкам переключения на внутренней ст

При калибровке радиуса сначала вычисляется точный центр отверстия. После этого осуществляется подвод к 4 точкам переключения на внутренней стенке отверстия. Этот процесс осуществляется автоматически два раза: сначала со 180° (на исходную позицию шпинделя изделия) и после в исходном положении. Подвести измерительный щуп детали над поверхностью. Выбрать в области управления "Станок" режим работы "JOG" и нажать программную клавишу "Нулевая точка детали" и "Калибровка щупа". Открывается окно "Калибровка щупа". Нажать программную клавишу "Длина". CYCLE START 12. Ввести исходную точку Z0 плоскости, к примеру, детали или рабочего стола. 13. Нажать клавишу . Запускается калибровка. При калибровке длины, длина измерительного щупа детали вычисляется и вносится в список инструментов. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 87 Наладка станка 2.6 Измерение нулевой точки детали Станок Выбрать в области управления "Станок" режим работы "JOG". М детали Calibrate Нажать программные клавиши "Нулевая точка детали" и "Калибровка щупа". Открывается окно "Калибровка: щуп". Нажать программную клавишу "Радиус". CYCLE START 7. 8. Калибровка длины 9. 10. 11. Ввести в 0 соответственно диаметр калибровочного отверстия. Нажать клавишу . Запускается калибровка.
