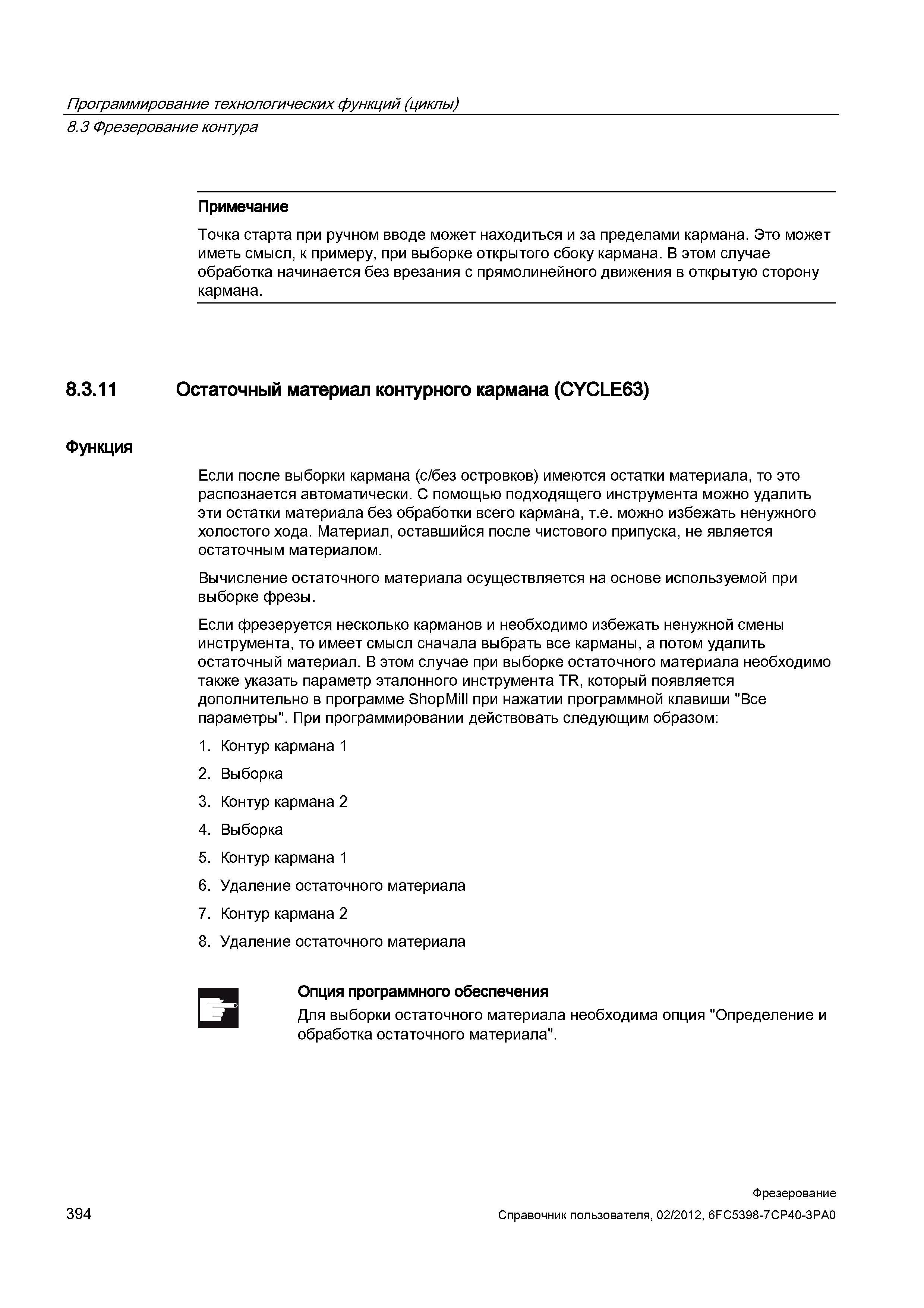

Точка старта при ручном вводе может находиться и за пределами кармана Это может иметь смысл, к примеру, при выборке открытого сбоку кармана

Точка старта при ручном вводе может находиться и за пределами кармана. Это может иметь смысл, к примеру, при выборке открытого сбоку кармана. В этом случае обработка начинается без врезания с прямолинейного движения в открытую сторону кармана. 8.3.11 Остаточный материал контурного кармана (CYCLE63) Функция Если после выборки кармана (с/без островков) имеются остатки материала, то это распознается автоматически. С помощью подходящего инструмента можно удалить эти остатки материала без обработки всего кармана, т.е. можно избежать ненужного холостого хода. Материал, оставшийся после чистового припуска, не является остаточным материалом. Вычисление остаточного материала осуществляется на основе используемой при выборке фрезы. Если фрезеруется несколько карманов и необходимо избежать ненужной смены инструмента, то имеет смысл сначала выбрать все карманы, а потом удалить остаточный материал. В этом случае при выборке остаточного материала необходимо также указать параметр эталонного инструмента TR, который появляется дополнительно в программе ShopMill при нажатии программной клавиши "Все параметры". При программировании действовать следующим образом: 1. Контур кармана 1 2. Выборка 3. Контур кармана 2 4. Выборка 5. Контур кармана 1 6. Удаление остаточного материала 7. Контур кармана 2 8. Удаление остаточного материала Опция программного обеспечения Для выборки остаточного материала необходима опция "Определение и обработка остаточного материала". 394 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.3 Фрезерование контура Примечание
