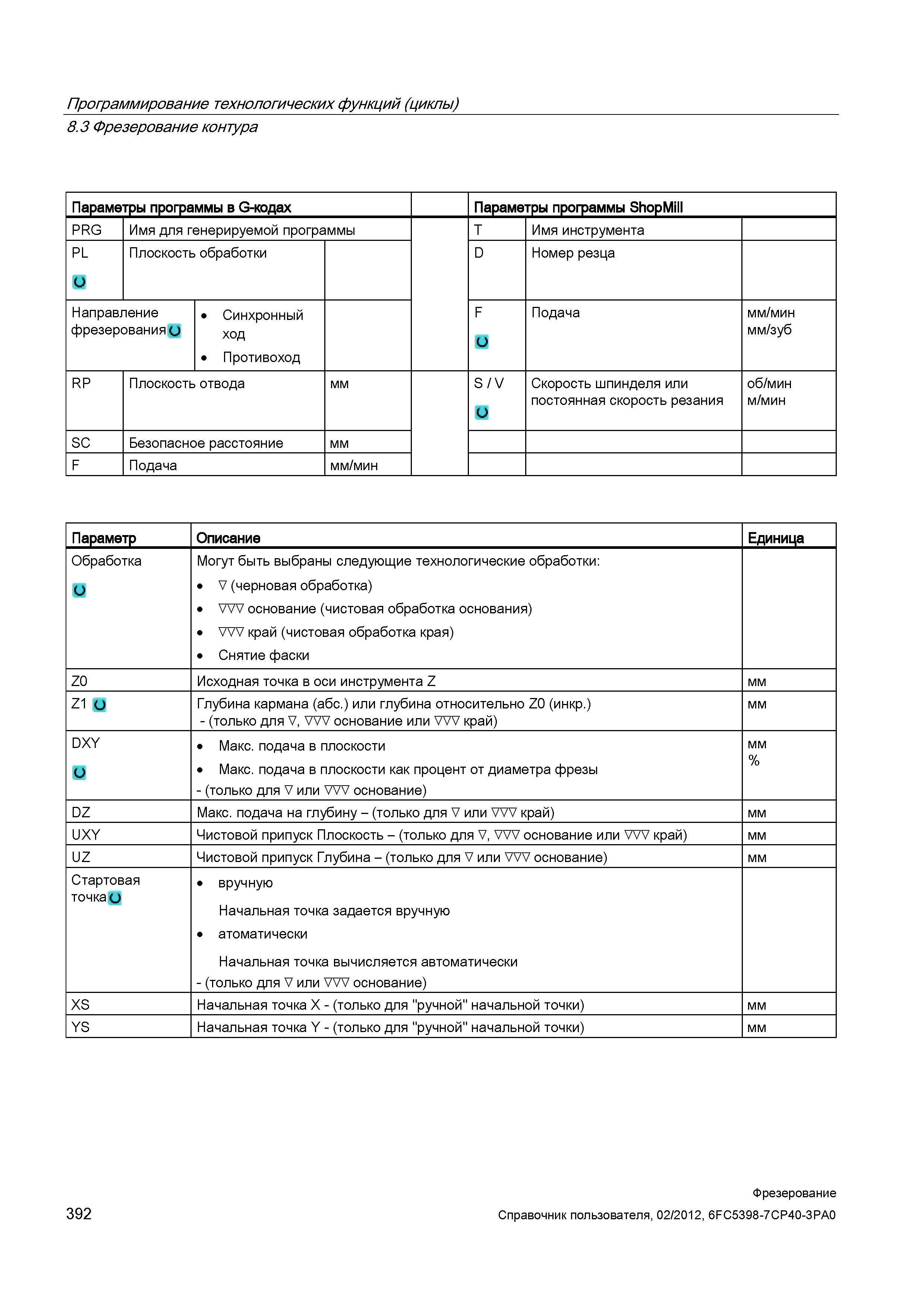

Программирование технологических функций (циклы) 8 3 Фрезерование контура Параметры программы в G-кодах Параметры программы ShopMill PRG Имя

Программирование технологических функций (циклы) 8.3 Фрезерование контура Параметры программы в G-кодах Параметры программы ShopMill PRG Имя для генерируемой программы T Имя инструмента PL Плоскость обработки D Номер резца Направление фрезерования (J Синхронный ход Противоход F Подача мм/мин мм/зуб RP Плоскость отвода мм S / V Скорость шпинделя или постоянная скорость резания об/мин м/мин SC Безопасное расстояние мм F Подача мм/мин Параметр Описание Единица Обработка Могут быть выбраны следующие технологические обработки: V (черновая обработка) VVV основание (чистовая обработка основания) VVV край (чистовая обработка края) Снятие фаски Z0 Исходная точка в оси инструмента Z мм Z1 и Глубина кармана (абс.) или глубина относительно Z0 (инкр.) - (только для V, VVV основание или VVV край) мм DXY Макс. подача в плоскости Макс. подача в плоскости как процент от диаметра фрезы - (только для V или VVV основание) мм % DZ Макс. подача на глубину - (только для V или VVV край) мм UXY Чистовой припуск Плоскость - (только для V, VVV основание или VVV край) мм UZ Чистовой припуск Глубина - (только для V или VVV основание) мм Стартовая точка и вручную Начальная точка задается вручную атоматически Начальная точка вычисляется автоматически - (только для V или VVV основание) XS Начальная точка X - (только для "ручной" начальной точки) мм YS Начальная точка Y - (только для "ручной" начальной точки) мм 392 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0
