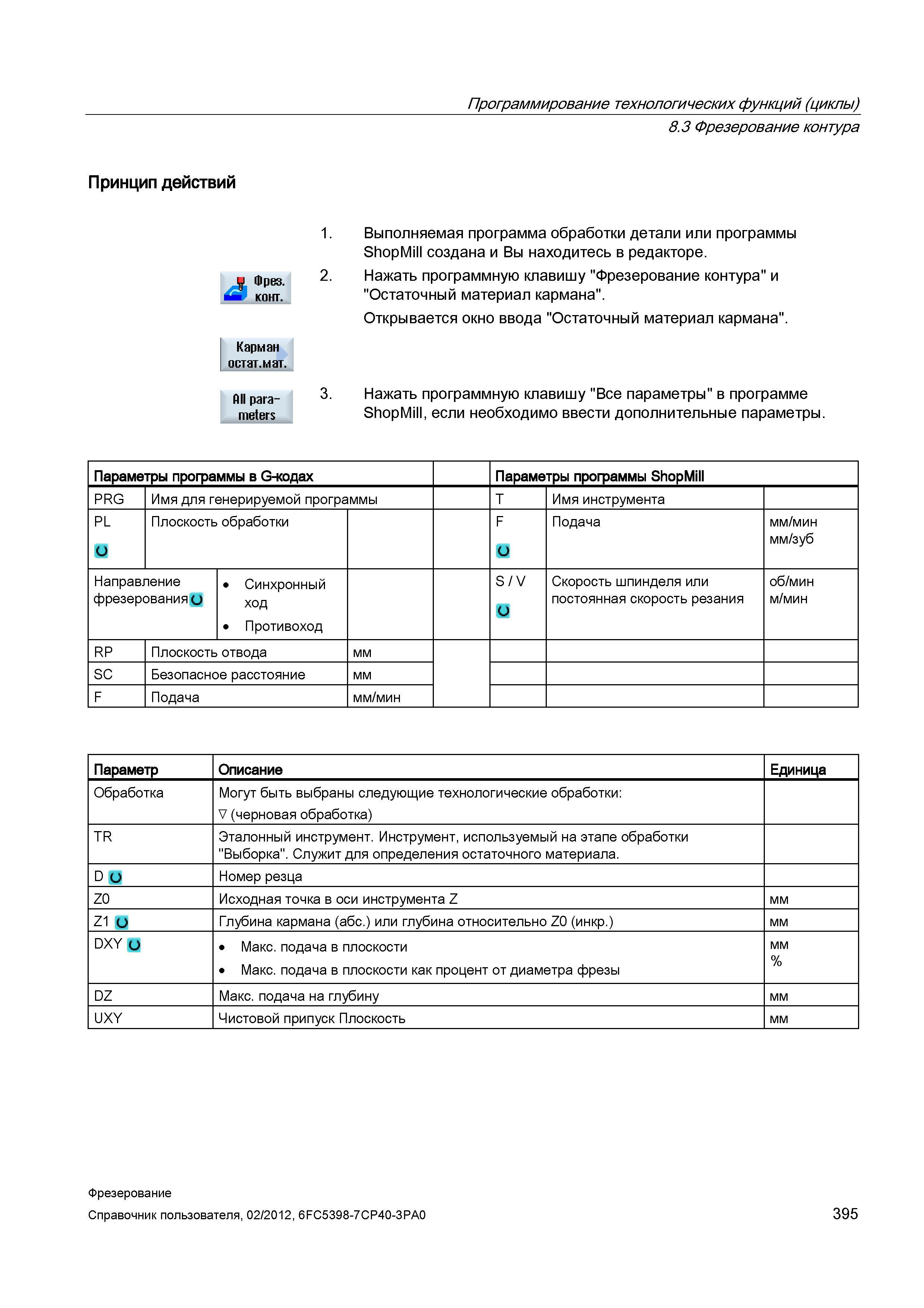

Имя для генерируемой программы T Имя инструмента PL Плоскость обработки F Подача мм/мин мм/зуб Направление фрезерования и Синхронный ход Противоход S / V Скорость шпинделя или постоянная скорость резания об/мин м/мин RP Плоскость отвода мм SC Безопасное расстояние мм F Подача мм/мин Параметр Описание Единица Обработка Могут быть выбраны следующие технологические обработки: V (черновая обработка) TR Эталонный инструмент. Инструмент, используемый на этапе обработки "Выборка". Служит для определения остаточного материала. D U Номер резца Z0 Исходная точка в оси инструмента Z мм Z1 О Глубина кармана (абс.) или глубина относительно Z0 (инкр.) мм DXY О Макс. подача в плоскости Макс. подача в плоскости как процент от диаметра фрезы мм % DZ Макс. подача на глубину мм UXY Чистовой припуск Плоскость мм Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 395 Программирование технологических функций (циклы) Принцип действий 8.3 Фрезерование контура Карман стат. мат. parameters 1. Выполняемая программа обработки детали или программы ShopMill создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Фрезерование контура" и "Остаточный материал кармана". Открывается окно ввода "Остаточный материал кармана". 3. Нажать программную клавишу "Все параметры" в программе ShopMill, если необходимо ввести дополнительные параметры. Параметры программы в G-кодах Параметры программы ShopMill PRG
