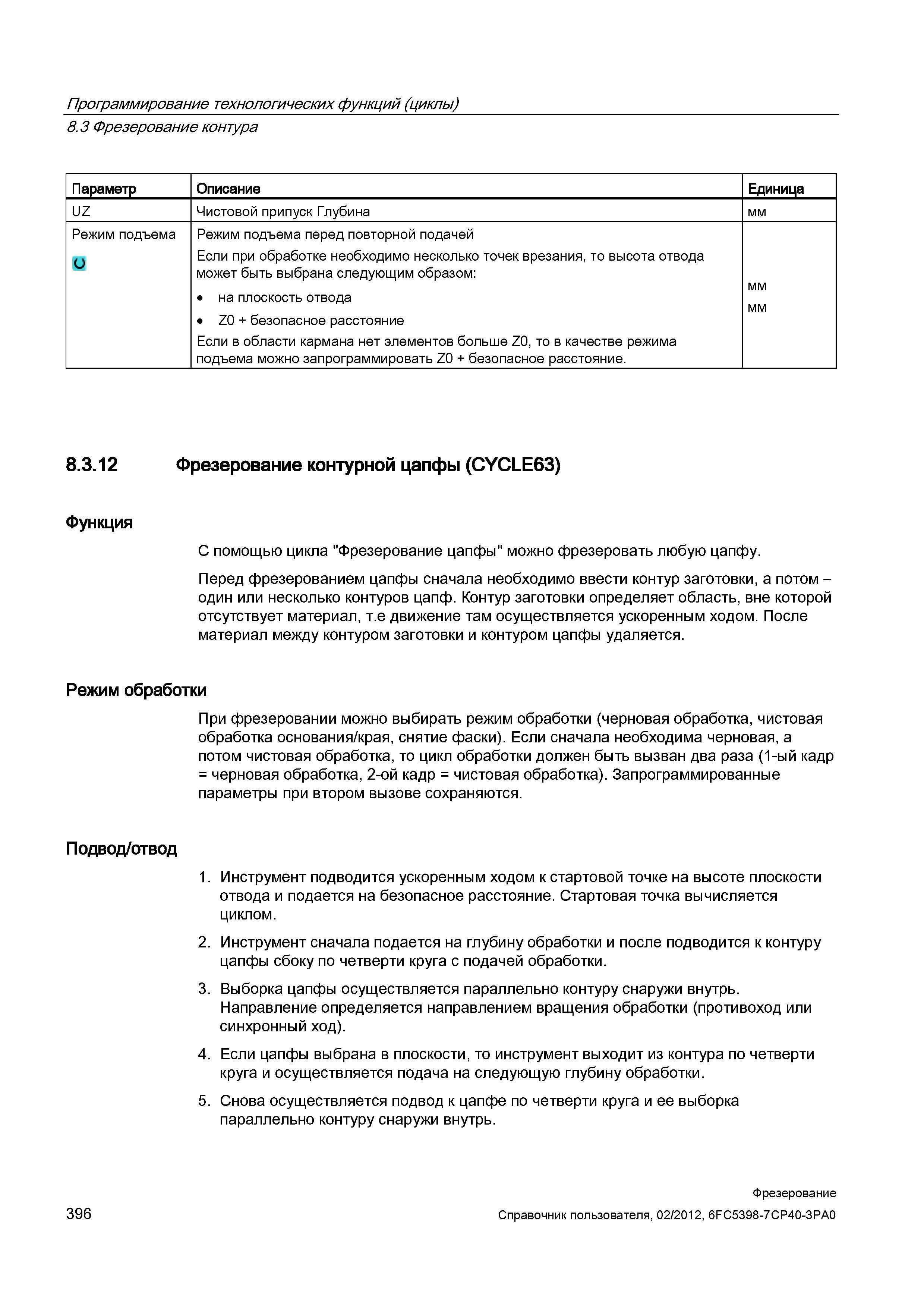

С помощью цикла "Фрезерование цапфы" можно фрезеровать любую цапфу. Перед фрезерованием цапфы сначала необходимо ввести контур заготовки, а потом -один или несколько контуров цапф. Контур заготовки определяет область, вне которой отсутствует материал, т.е движение там осуществляется ускоренным ходом. После материал между контуром заготовки и контуром цапфы удаляется. Режим обработки При фрезеровании можно выбирать режим обработки (черновая обработка, чистовая обработка основания/края, снятие фаски). Если сначала необходима черновая, а потом чистовая обработка, то цикл обработки должен быть вызван два раза (1-ый кадр = черновая обработка, 2-ой кадр = чистовая обработка). Запрограммированные параметры при втором вызове сохраняются. Подвод/отвод 1. Инструмент подводится ускоренным ходом к стартовой точке на высоте плоскости отвода и подается на безопасное расстояние. Стартовая точка вычисляется циклом. 2. Инструмент сначала подается на глубину обработки и после подводится к контуру цапфы сбоку по четверти круга с подачей обработки. 3. Выборка цапфы осуществляется параллельно контуру снаружи внутрь. Направление определяется направлением вращения обработки (противоход или синхронный ход). 4. Если цапфы выбрана в плоскости, то инструмент выходит из контура по четверти круга и осуществляется подача на следующую глубину обработки. 5. Снова осуществляется подвод к цапфе по четверти круга и ее выборка параллельно контуру снаружи внутрь. 396 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.3 Фрезерование контура Параметр Описание Единица UZ Чистовой припуск Глубина мм Режим подъема Режим подъема перед повторной подачей Если при обработке необходимо несколько точек врезания, то высота отвода может быть выбрана следующим образом: на плоскость отвода Z0 + безопасное расстояние Если в области кармана нет элементов больше Z0, то в качестве режима подъема можно запрограммировать Z0 + безопасное расстояние. мм 8.3.12 Фрезерование контурной цапфы (CYCLE63) Функция
