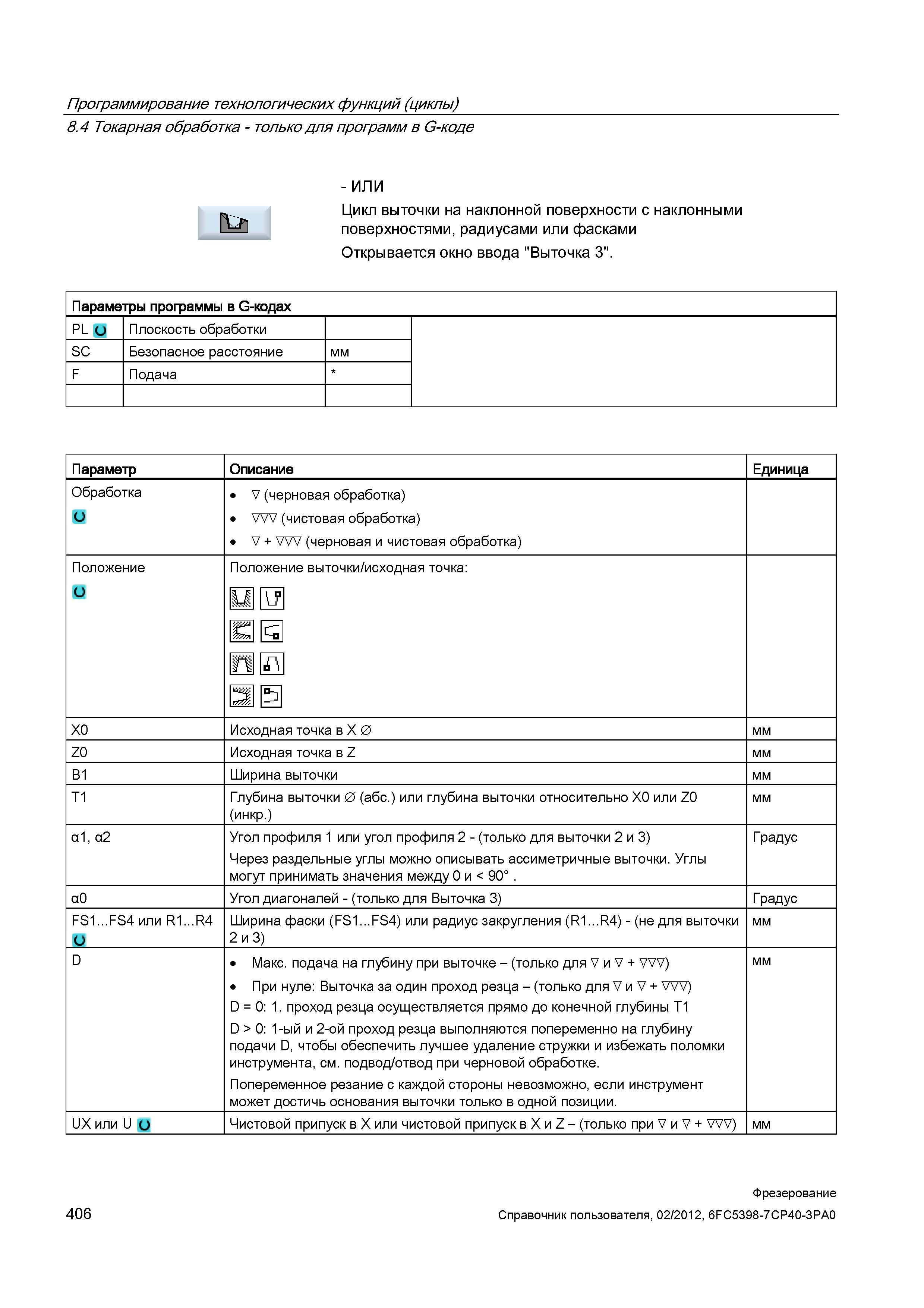

Цикл выточки на наклонной поверхности с наклонными поверхностями, радиусами или фасками Открывается окно ввода Выточка 3 Параметры программы

Цикл выточки на наклонной поверхности с наклонными поверхностями, радиусами или фасками Открывается окно ввода "Выточка 3". Параметры программы в G-кодах PL и Плоскость обработки SC Безопасное расстояние мм F Подача Параметр Описание Единица Обработка V (черновая обработка) VVV (чистовая обработка) V + VVV (черновая и чистовая обработка) Положение Пол У оже ние выточки/исходная точка: X0 Исходная точка в X 0 мм Z0 Исходная точка в Z мм B1 Ширина выточки мм T1 Глубина выточки 0 (абс.) или глубина выточки относительно X0 или Z0 (инкр.) мм а1, а2 Угол профиля 1 или угол профиля 2 - (только для выточки 2 и 3) Через раздельные углы можно описывать ассиметричные выточки. Углы могут принимать значения между 0 и < 90° . Градус а0 Угол диагоналей - (только для Выточка 3) Градус FS1 FS4 или R1 R4 О Ширина фаски (FS1 FS4) или радиус закругления (R1 R4) - (не для выточки 2 и 3) мм D Макс. подача на глубину при выточке - (только для V и V + VVV) При нуле: Выточка за один проход резца - (только для V и V + VVV) D = 0: 1. проход резца осуществляется прямо до конечной глубины T1 D > 0: 1-ый и 2-ой проход резца выполняются попеременно на глубину подачи D, чтобы обеспечить лучшее удаление стружки и избежать поломки инструмента, см. подвод/отвод при черновой обработке. Попеременное резание с каждой стороны невозможно, если инструмент может достичь основания выточки только в одной позиции. мм UX или U О Чистовой припуск в X или чистовой припуск в X и Z - (только при V и V + VVV) мм 406 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.4 Токарная обработка - только для программ в G-коде - ИЛИ
