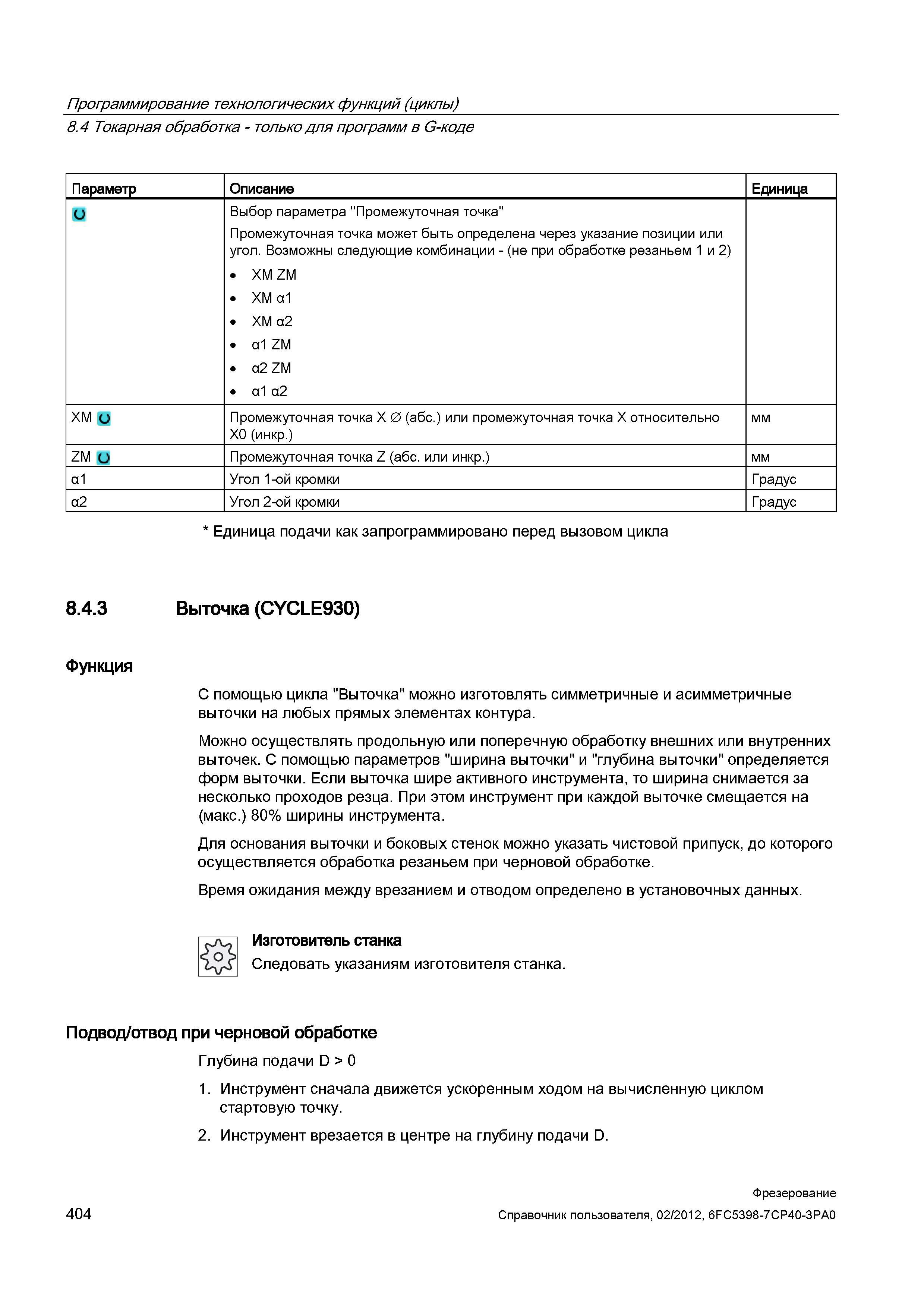

Промежуточная точка может быть определена через указание позиции или угол Возможны следующие комбинации - (не при обработке резаньем 1 и 2)

Промежуточная точка может быть определена через указание позиции или угол. Возможны следующие комбинации - (не при обработке резаньем 1 и 2) XM ZM XM а1 XM а2 а1 ZM а2 ZM а1 а2 ХМ о Промежуточная точка X 0 (абс.) или промежуточная точка X относительно X0 (инкр.) мм ZM о Промежуточная точка Z (абс. или инкр.) мм сИ Угол 1-ой кромки Градус а2 Угол 2-ой кромки Градус Единица подачи как запрограммировано перед вызовом цикла 8.4.3 Выточка (CYCLE930) Функция С помощью цикла "Выточка" можно изготовлять симметричные и асимметричные выточки на любых прямых элементах контура. Можно осуществлять продольную или поперечную обработку внешних или внутренних выточек. С помощью параметров "ширина выточки" и "глубина выточки" определяется форм выточки. Если выточка шире активного инструмента, то ширина снимается за несколько проходов резца. При этом инструмент при каждой выточке смещается на (макс.) 80% ширины инструмента. Для основания выточки и боковых стенок можно указать чистовой припуск, до которого осуществляется обработка резаньем при черновой обработке. Время ожидания между врезанием и отводом определено в установочных данных. Изготовитель станка Следовать указаниям изготовителя станка. Подвод/отвод при черновой обработке Глубина подачи D > 0 1. Инструмент сначала движется ускоренным ходом на вычисленную циклом стартовую точку. 2. Инструмент врезается в центре на глубину подачи D. 404 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.4 Токарная обработка - только для программ в G-коде Параметр Описание Единица Выбор параметра "Промежуточная точка"
