Инструмент врезается рядом с 1-ой выточкой на глубину подачи 2 D 5 Инструмент отводится ускоренным ходом на D + безопасное расстояние 6 Инст

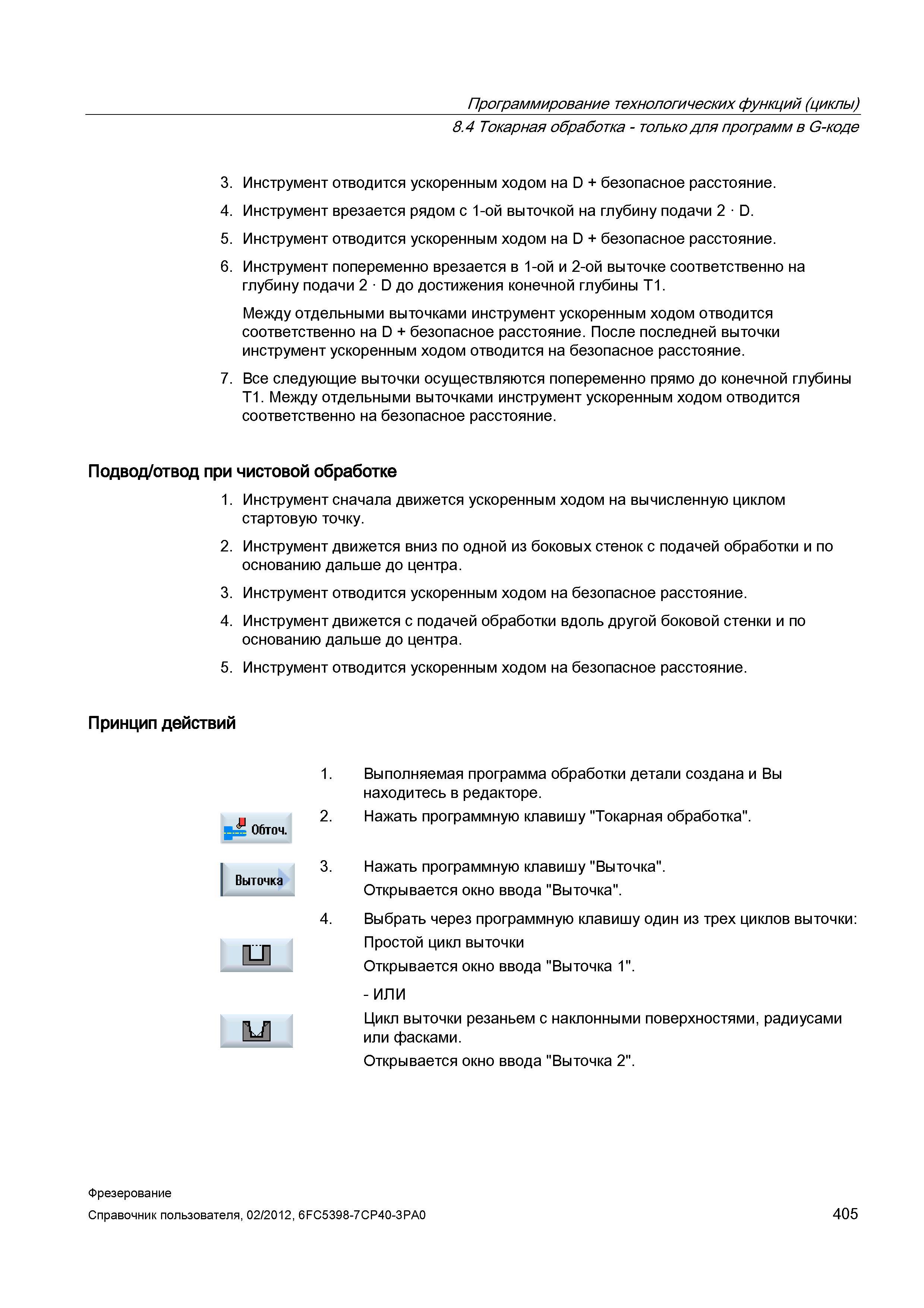

Инструмент врезается рядом с 1-ой выточкой на глубину подачи 2 D. 5. Инструмент отводится ускоренным ходом на D + безопасное расстояние. 6. Инструмент попеременно врезается в 1-ой и 2-ой выточке соответственно на глубину подачи 2 D до достижения конечной глубины T1. Между отдельными выточками инструмент ускоренным ходом отводится соответственно на D + безопасное расстояние. После последней выточки инструмент ускоренным ходом отводится на безопасное расстояние. 7. Все следующие выточки осуществляются попеременно прямо до конечной глубины T1. Между отдельными выточками инструмент ускоренным ходом отводится соответственно на безопасное расстояние. Подвод/отвод при чистовой обработке 1. Инструмент сначала движется ускоренным ходом на вычисленную циклом стартовую точку. 2. Инструмент движется вниз по одной из боковых стенок с подачей обработки и по основанию дальше до центра. 3. Инструмент отводится ускоренным ходом на безопасное расстояние. 4. Инструмент движется с подачей обработки вдоль другой боковой стенки и по основанию дальше до центра. 5. Инструмент отводится ускоренным ходом на безопасное расстояние. Принцип действий И U 1. Выполняемая программа обработки детали создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Токарная обработка". 3. Нажать программную клавишу "Выточка". Открывается окно ввода "Выточка". 4. Выбрать через программную клавишу один из трех циклов выточки: Простой цикл выточки Открывается окно ввода "Выточка 1". - ИЛИ Цикл выточки резаньем с наклонными поверхностями, радиусами или фасками. Открывается окно ввода "Выточка 2". Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 405 Программирование технологических функций (циклы) 8.4 Токарная обработка - только для программ в G-коде 3. Инструмент отводится ускоренным ходом на D + безопасное расстояние. 4.
