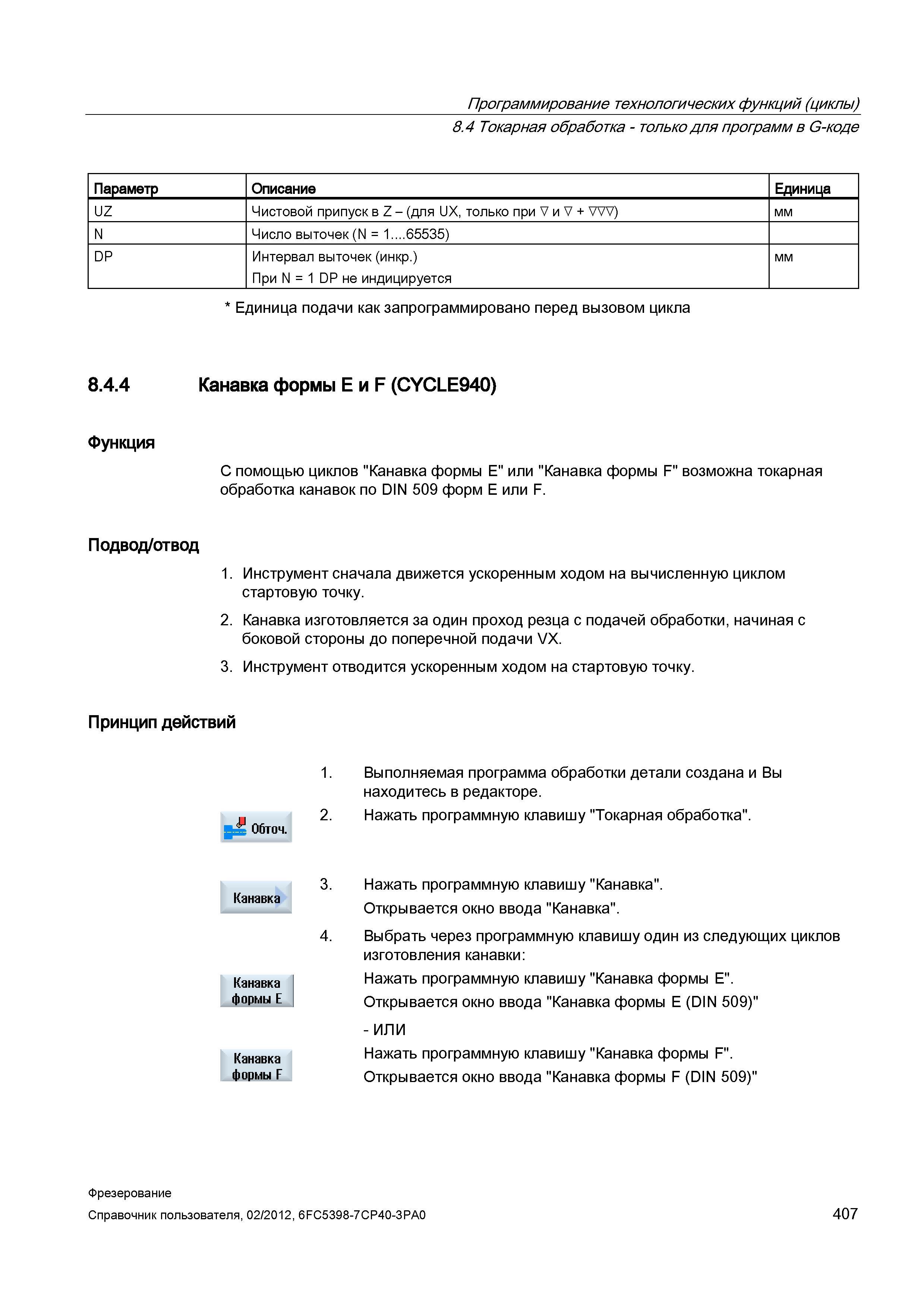

С помощью циклов "Канавка формы E" или "Канавка формы F" возможна токарная обработка канавок по DIN 509 форм E или F. Подвод/отвод 1. Инструмент сначала движется ускоренным ходом на вычисленную циклом стартовую точку. 2. Канавка изготовляется за один проход резца с подачей обработки, начиная с боковой стороны до поперечной подачи VX. 3. Инструмент отводится ускоренным ходом на стартовую точку. Принцип действий 1. Выполняемая программа обработки детали создана и Вы находитесь в редакторе. и 2. Нажать программную клавишу "Токарная обработка". : Обточ. Канавка Канавка формы Е Канавка формы F 3. Нажать программную клавишу "Канавка". Открывается окно ввода "Канавка". 4. Выбрать через программную клавишу один из следующих циклов изготовления канавки: Нажать программную клавишу "Канавка формы E". Открывается окно ввода "Канавка формы E (DIN 509)" - ИЛИ Нажать программную клавишу "Канавка формы F". Открывается окно ввода "Канавка формы F (DIN 509)" Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 407 Программирование технологических функций (циклы) 8.4 Токарная обработка - только для программ в G-коде Параметр Описание Единица UZ Чистовой припуск в Z - (для UX, только при V и V + VVV) мм N Число выточек (N = 1 .65535) DP Интервал выточек (инкр.) При N = 1 DP не индицируется мм Единица подачи как запрограммировано перед вызовом цикла 8.4.4 Канавка формы E и F (CYCLE940) Функция
