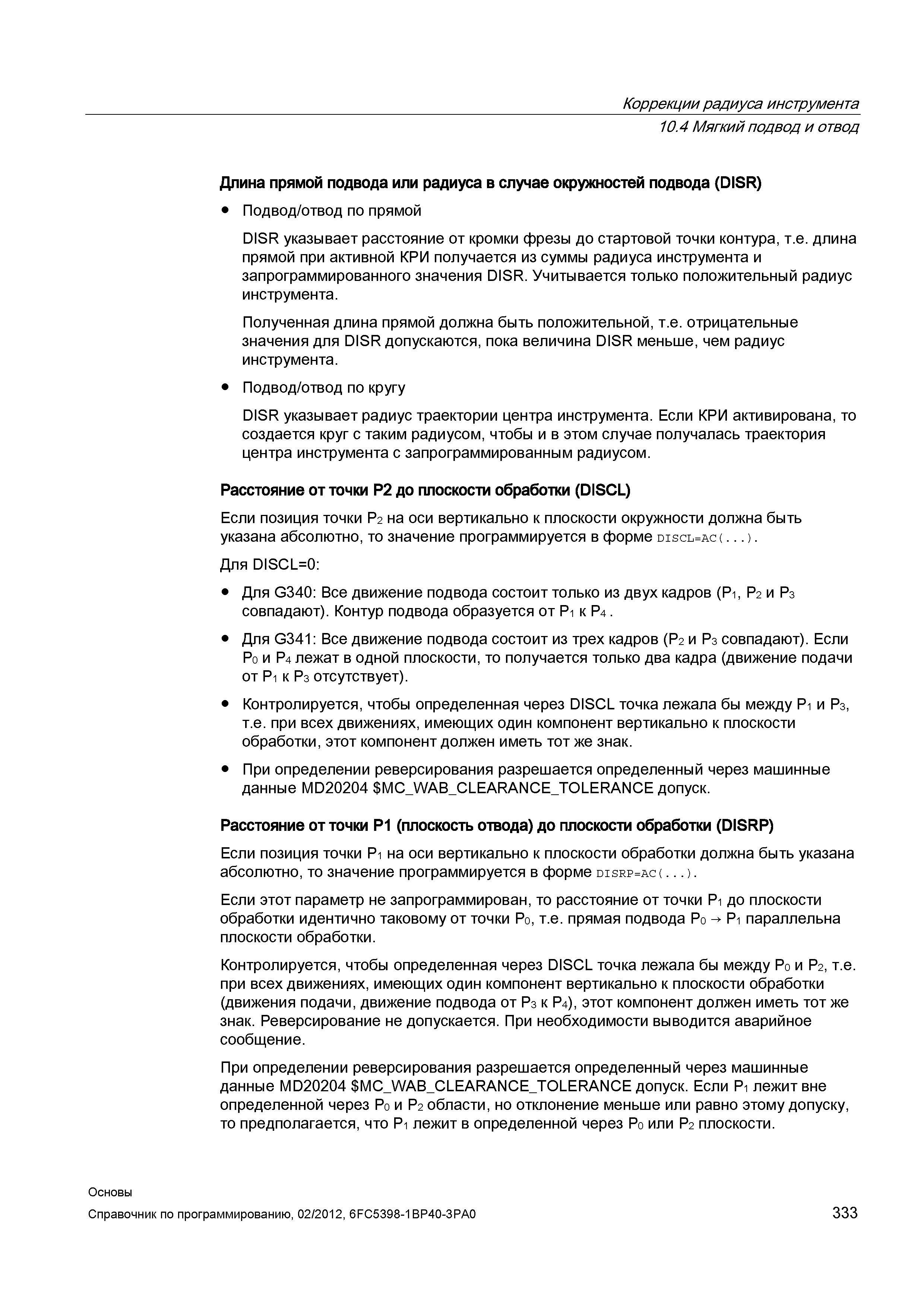

Коррекции радиуса инструмента Мягкий подвод и отвод Длина прямой подвода или радиуса в случае окружностей подвода (DISR) Подвод отвод по пря

Коррекции радиуса инструмента Мягкий подвод и отвод Длина прямой подвода или радиуса в случае окружностей подвода (DISR) Подвод отвод по прямой DISR указывает расстояние от кромки фрезы до стартовой точки контура т.е. длина прямой при активной КРИ получается из суммы радиуса инструмента и запрограммированного значения DISR. Учитывается только положительный радиус инструмента. Полученная длина прямой должна быть положительной т.е. отрицательные значения для DISR допускаются пока величина DISR меньше чем радиус инструмента. Подвод отвод по кругу DISR указывает радиус траектории центра инструмента. Если КРИ активирована то создается круг с таким радиусом чтобы и в этом случае получалась траектория центра инструмента с запрограммированным радиусом. Расстояние от точки P2 до плоскости обработки (DISCL) Если позиция точки P2 на оси вертикально к плоскости окружности должна быть указана абсолютно то значение программируется в форме disclac(...) Для DISCL0 Для G340 Все движение подвода состоит только из двух кадров (P1 P2 и P3 совпадают). Контур подвода образуется от P1 к P4 Для G341 Все движение подвода состоит из трех кадров (P2 и P3 совпадают). Если P0 и P4 лежат в одной плоскости то получается только два кадра (движение подачи от P1 к P3 отсутствует). Контролируется чтобы определенная через DISCL точка лежала бы между P1 и P3 т.е. при всех движениях имеющих один компонент вертикально к плоскости обработки этот компонент должен иметь тот же знак. При определении реверсирования разрешается определенный через машинные данные MD20204 MCWABCLEARANCETOLERANCE допуск. Расстояние от точки P1 (плоскость отвода) до плоскости обработки (DISRP) Если позиция точки P1 на оси вертикально к плоскости обработки должна быть указана абсолютно то значение программируется в форме disrpac(...) Если этот параметр не запрограммирован то расстояние от точки P1 до плоскости обработки идентично таковому от точки P0 т.е. прямая подвода P0 P1 параллельна плоскости обработки. Контролируется чтобы определенная через DISCL точка лежала бы между P0 и P2 т.е. при всех движениях имеющих один компонент вертикально к плоскости обработки (движения подачи движение подвода от P3 к P4) этот компонент должен иметь тот же знак. Реверсирование не допускается. При необходимости выводится аварийное сообщение. При определении реверсирования разрешается определенный через машинные данные MD20204 MCWABCLEARANCETOLERANCE допуск. Если P1 лежит вне определенной через P0 и P2 области но отклонение меньше или равно этому допуску то предполагается что P1 лежит в определенной через P0 или P2 плоскости. Основы 333
