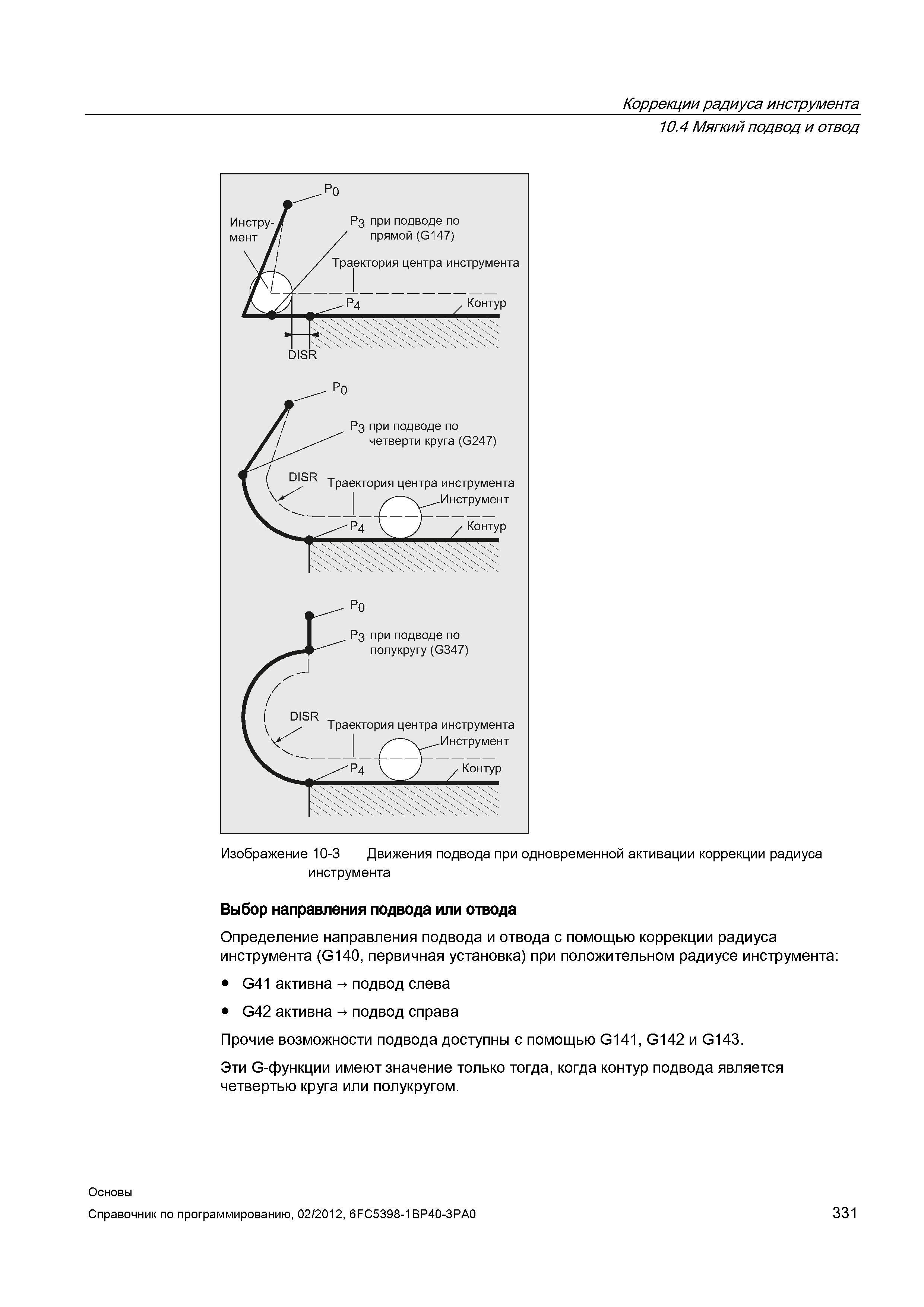

Движения подвода при одновременной активации коррекции радиуса инструмента Выбор направления подвода или отвода Определение направления подвода и отвода с помощью коррекции радиуса инструмента (G140 первичная установка) при положительном радиусе инструмента G41 активна подвод слева G42 активна подвод справа Прочие возможности подвода доступны с помощью G141 G142 и G143. Эти G-функции имеют значение только тогда когда контур подвода является четвертью круга или полукругом. Основы 331 Коррекции радиуса инструмента 10.4 Мягкий подвод и отвод р Инстру- Рз ПРИ подводе по мент прямой (G147) Траектория центра инструмента Р4 Контур DISR Р j Р3 при подводе по четверти круга (G247) DISR 1 Траектория центра инструмента V ч Инструмент J Контур Р0 Рз при подводе по Т полукругу (G347) ( I DISR т 1 у Траектория центра инструмента f s -х Инструмент J Контур Изображение 10-3
