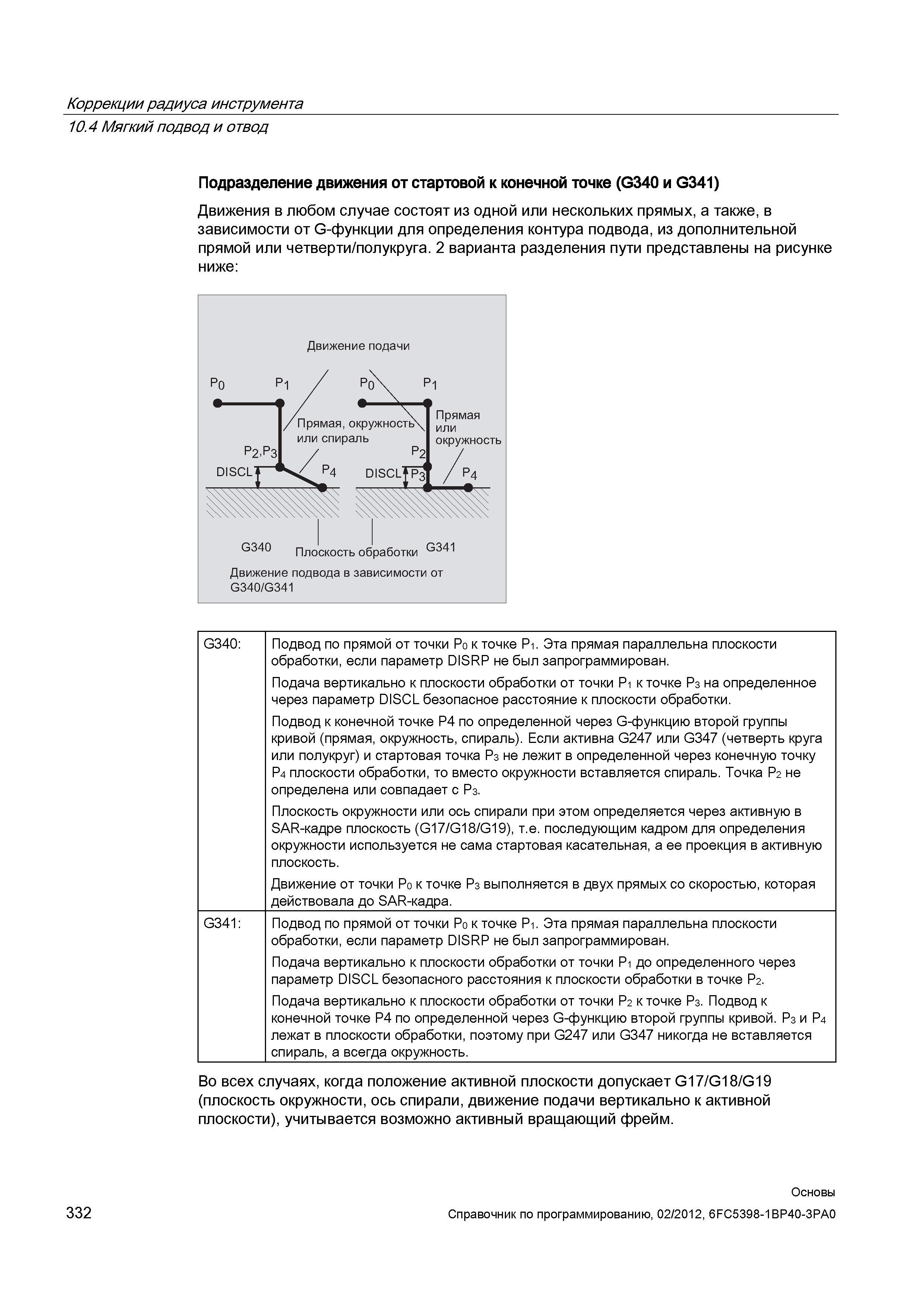

Движение подвода в зависимости от G340 G341 G340 Подвод по прямой от точки P0 к точке P1. Эта прямая параллельна плоскости обработки если параметр DISRP не был запрограммирован. Подача вертикально к плоскости обработки от точки P1 к точке P3 на определенное через параметр DISCL безопасное расстояние к плоскости обработки. Подвод к конечной точке P4 по определенной через G-функцию второй группы кривой (прямая окружность спираль). Если активна G247 или G347 (четверть круга или полукруг) и стартовая точка P3 не лежит в определенной через конечную точку P4 плоскости обработки то вместо окружности вставляется спираль. Точка P2 не определена или совпадает с P3. Плоскость окружности или ось спирали при этом определяется через активную в SAR-кадре плоскость (G17 G18 G19) т.е. последующим кадром для определения окружности используется не сама стартовая касательная а ее проекция в активную плоскость. Движение от точки P0 к точке P3 выполняется в двух прямых со скоростью которая действовала до SAR-кадра. G341 Подвод по прямой от точки P0 к точке P1. Эта прямая параллельна плоскости обработки если параметр DISRP не был запрограммирован. Подача вертикально к плоскости обработки от точки P1 до определенного через параметр DISCL безопасного расстояния к плоскости обработки в точке P2. Подача вертикально к плоскости обработки от точки P2 к точке P3. Подвод к конечной точке P4 по определенной через G-функцию второй группы кривой. P3 и P4 лежат в плоскости обработки поэтому при G247 или G347 никогда не вставляется спираль а всегда окружность. Во всех случаях когда положение активной плоскости допускает G17 G18 G19 (плоскость окружности ось спирали движение подачи вертикально к активной плоскости) учитывается возможно активный вращающий фрейм. 332 Основы Коррекции радиуса инструмента 10.4 Мягкий подвод и отвод Подразделение движения от стартовой к конечной точке (G340 и G341) Движения в любом случае состоят из одной или нескольких прямых а также в зависимости от G-функции для определения контура подвода из дополнительной прямой или четверти полукруга. 2 варианта разделения пути представлены на рисунке ниже Движение подачи G340 Плоскость обработки 341
