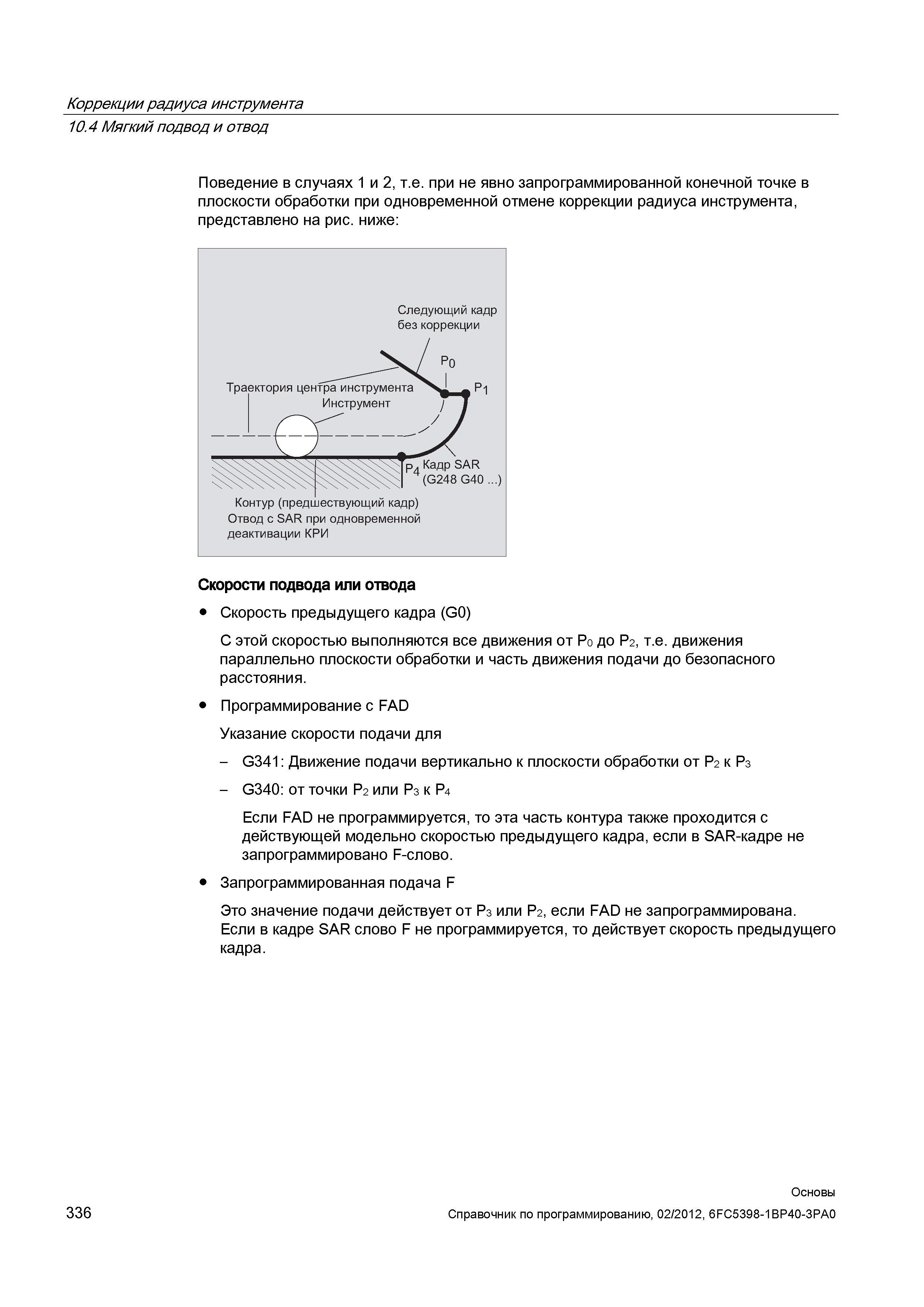

Отвод с SAR при одновременной деактивации КРИ Скорости подвода или отвода Скорость предыдущего кадра (G0) С этой скоростью выполняются все движения от P0 до P2 т.е. движения параллельно плоскости обработки и часть движения подачи до безопасного расстояния. Программирование с FAD Указание скорости подачи для - G341 Движение подачи вертикально к плоскости обработки от P2 к P3 - G340 от точки P2 или P3 к P4 Если FAD не программируется то эта часть контура также проходится с действующей модельно скоростью предыдущего кадра если в SAR-кадре не запрограммировано F-слово. Запрограммированная подача F Это значение подачи действует от P3 или P2 если FAD не запрограммирована. Если в кадре SAR слово F не программируется то действует скорость предыдущего кадра. 336 Основы Коррекции радиуса инструмента 10.4 Мягкий подвод и отвод Поведение в случаях 1 и 2 т.е. при не явно запрограммированной конечной точке в плоскости обработки при одновременной отмене коррекции радиуса инструмента представлено на рис. ниже Следующий кадр без коррекции Контур (предшествующий кадр)
