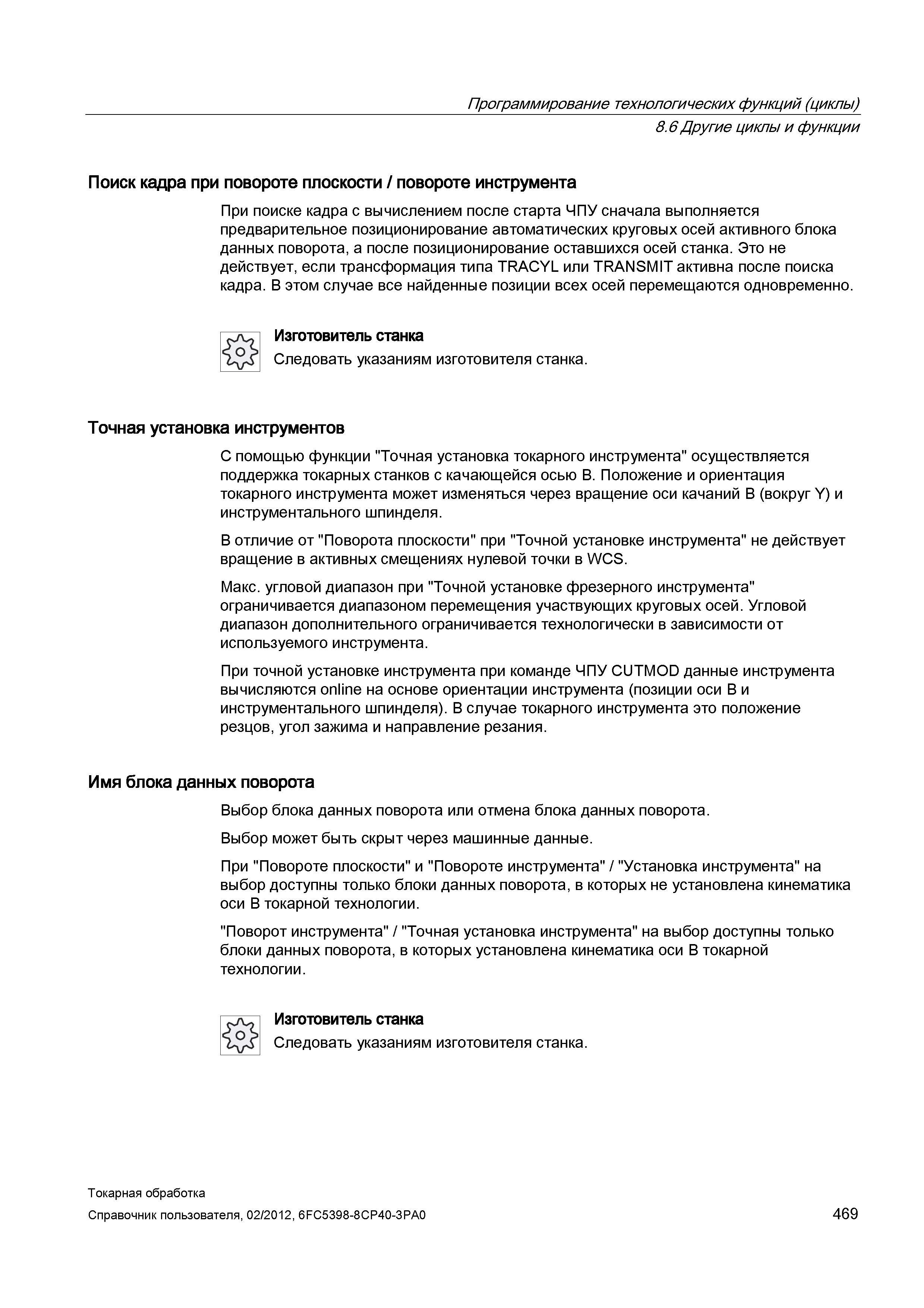

При поиске кадра с вычислением после старта ЧПУ сначала выполняется предварительное позиционирование автоматических круговых осей активного блока данных поворота, а после позиционирование оставшихся осей станка. Это не действует, если трансформация типа TRACYL или TRANSMIT активна после поиска кадра. В этом случае все найденные позиции всех осей перемещаются одновременно. Изготовитель станка Следовать указаниям изготовителя станка. Точная установка инструментов С помощью функции "Точная установка токарного инструмента" осуществляется поддержка токарных станков с качающейся осью B. Положение и ориентация токарного инструмента может изменяться через вращение оси качаний B (вокруг Y) и инструментального шпинделя. В отличие от "Поворота плоскости" при "Точной установке инструмента" не действует вращение в активных смещениях нулевой точки в WCS. Макс. угловой диапазон при "Точной установке фрезерного инструмента" ограничивается диапазоном перемещения участвующих круговых осей. Угловой диапазон дополнительного ограничивается технологически в зависимости от используемого инструмента. При точной установке инструмента при команде ЧПУ CUTMOD данные инструмента вычисляются online на основе ориентации инструмента (позиции оси В и инструментального шпинделя). В случае токарного инструмента это положение резцов, угол зажима и направление резания. Имя блока данных поворота Выбор блока данных поворота или отмена блока данных поворота. Выбор может быть скрыт через машинные данные. При "Повороте плоскости" и "Повороте инструмента" / "Установка инструмента" на выбор доступны только блоки данных поворота, в которых не установлена кинематика оси B токарной технологии. "Поворот инструмента" / "Точная установка инструмента" на выбор доступны только блоки данных поворота, в которых установлена кинематика оси B токарной технологии. Изготовитель станка Следовать указаниям изготовителя станка. Токарная обработка Справочник пользователя, 469 Программирование технологических функций (циклы) 8.6 Другие циклы и функции Поиск кадра при повороте плоскости / повороте инструмента
