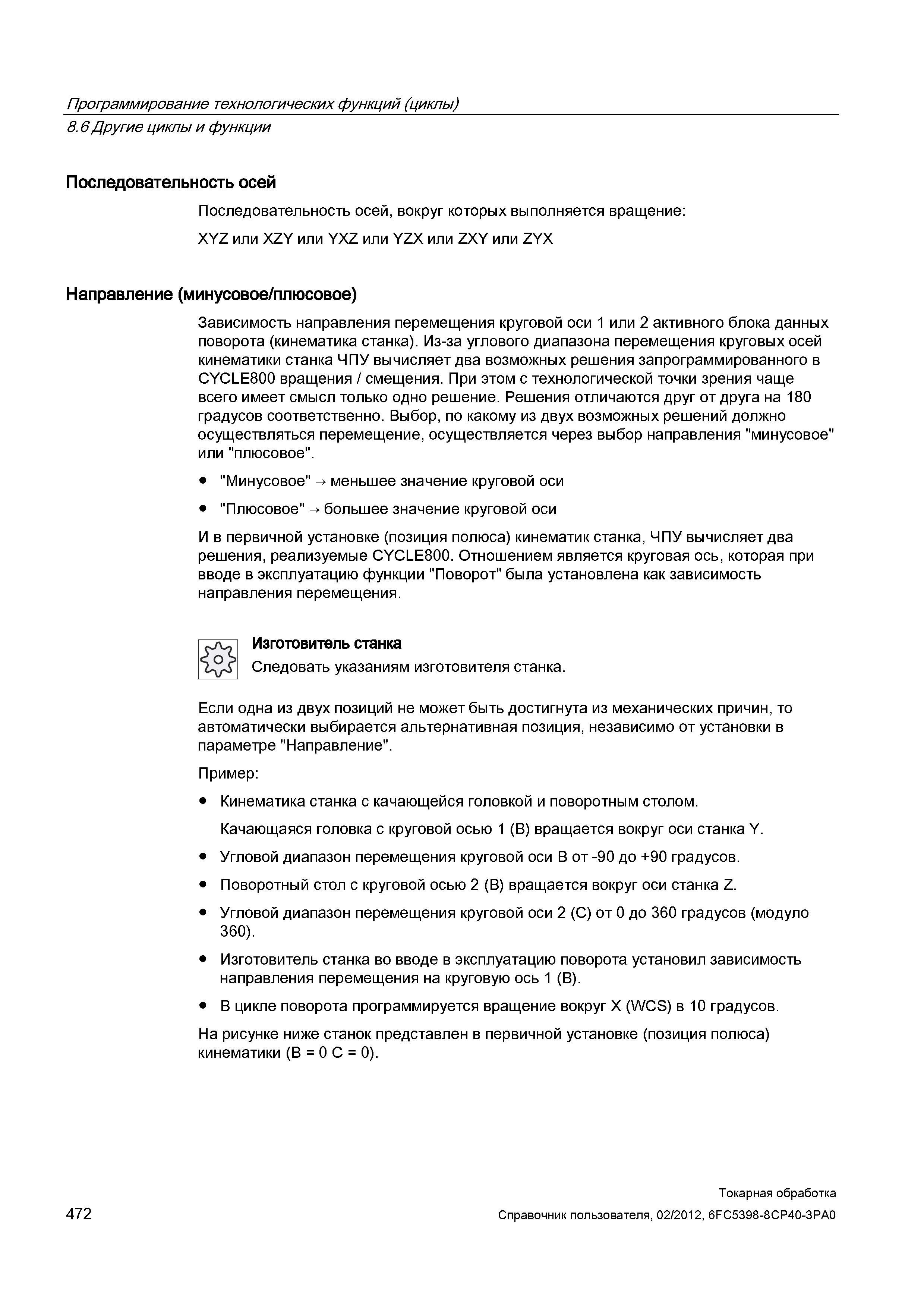

Последовательность осей, вокруг которых выполняется вращение: XYZ или XZY или YXZ или YZX или ZXY или ZYX Направление (минусовое/плюсовое) Зависимость направления перемещения круговой оси 1 или 2 активного блока данных поворота (кинематика станка). Из-за углового диапазона перемещения круговых осей кинематики станка ЧПУ вычисляет два возможных решения запрограммированного в CYCLE800 вращения / смещения. При этом с технологической точки зрения чаще всего имеет смысл только одно решение. Решения отличаются друг от друга на 180 градусов соответственно. Выбор, по какому из двух возможных решений должно осуществляться перемещение, осуществляется через выбор направления "минусовое" или "плюсовое". "Минусовое" меньшее значение круговой оси "Плюсовое" большее значение круговой оси И в первичной установке (позиция полюса) кинематик станка, ЧПУ вычисляет два решения, реализуемые CYCLE800. Отношением является круговая ось, которая при вводе в эксплуатацию функции "Поворот" была установлена как зависимость направления перемещения. Если одна из двух позиций не может быть достигнута из механических причин, то автоматически выбирается альтернативная позиция, независимо от установки в параметре "Направление". Пример: Кинематика станка с качающейся головкой и поворотным столом. Качающаяся головка с круговой осью 1 (B) вращается вокруг оси станка Y. Угловой диапазон перемещения круговой оси B от -90 до +90 градусов. Поворотный стол с круговой осью 2 (B) вращается вокруг оси станка Z. Угловой диапазон перемещения круговой оси 2 (C) от 0 до 360 градусов (модуло 360). Изготовитель станка во вводе в эксплуатацию поворота установил зависимость направления перемещения на круговую ось 1 (B). В цикле поворота программируется вращение вокруг X (WCS) в 10 градусов. На рисунке ниже станок представлен в первичной установке (позиция полюса) кинематики (B = 0 C = 0). Изготовитель станка Следовать указаниям изготовителя станка. 472 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.6 Другие циклы и функции Последовательность осей
