Поворот может осуществляться каждой осью, через пространственный угол, через угол проецирования или напрямую Доступный вариант поворота определяе

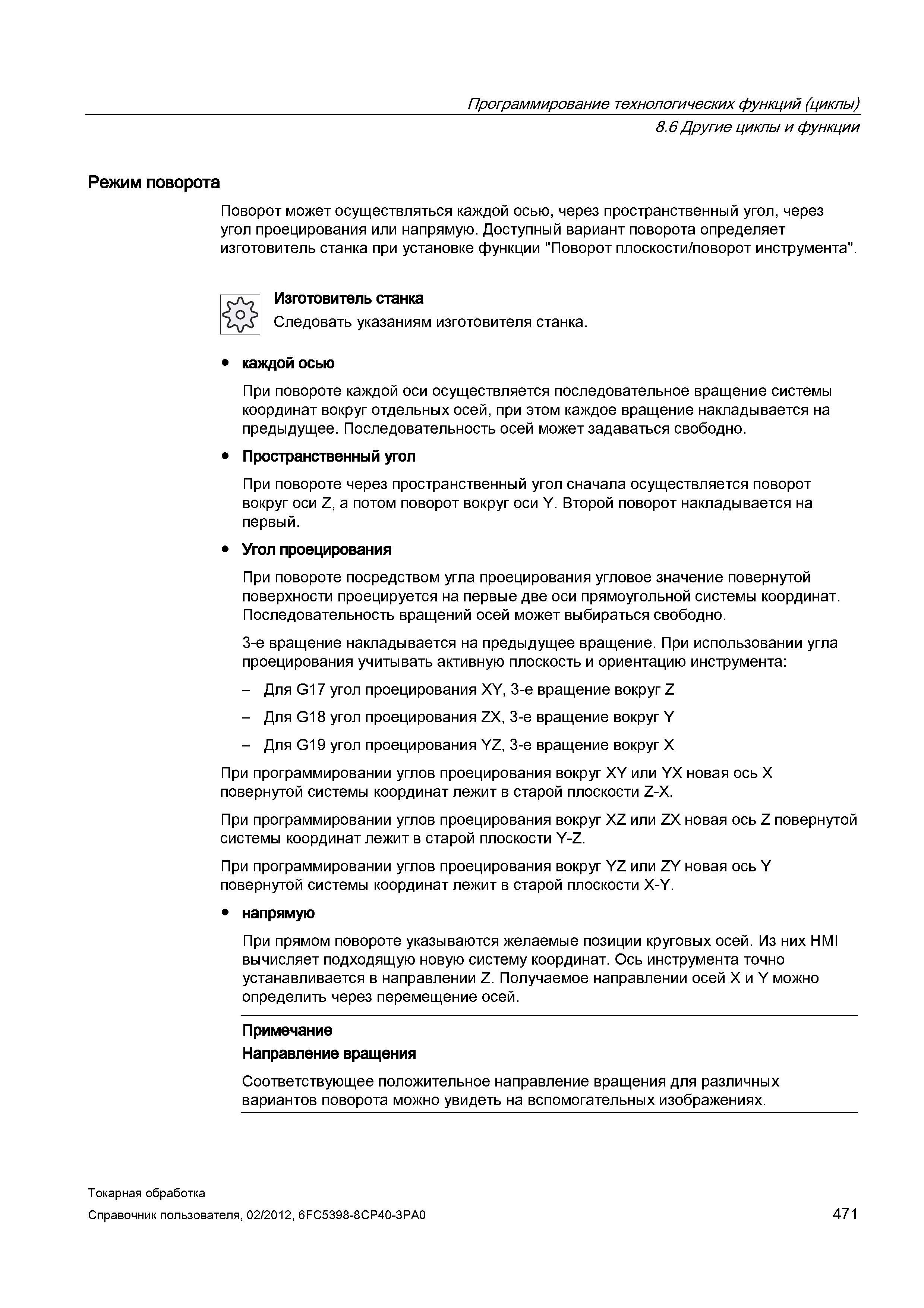

Поворот может осуществляться каждой осью, через пространственный угол, через угол проецирования или напрямую. Доступный вариант поворота определяет изготовитель станка при установке функции "Поворот плоскости/поворот инструмента". Изготовитель станка Следовать указаниям изготовителя станка. каждой осью При повороте каждой оси осуществляется последовательное вращение системы координат вокруг отдельных осей, при этом каждое вращение накладывается на предыдущее. Последовательность осей может задаваться свободно. Пространственный угол При повороте через пространственный угол сначала осуществляется поворот вокруг оси Z, а потом поворот вокруг оси Y. Второй поворот накладывается на первый. Угол проецирования При повороте посредством угла проецирования угловое значение повернутой поверхности проецируется на первые две оси прямоугольной системы координат. Последовательность вращений осей может выбираться свободно. 3-е вращение накладывается на предыдущее вращение. При использовании угла проецирования учитывать активную плоскость и ориентацию инструмента: - Для G17 угол проецирования XY, 3-е вращение вокруг Z - Для G18 угол проецирования ZX, 3-е вращение вокруг Y - Для G19 угол проецирования YZ, 3-е вращение вокруг X При программировании углов проецирования вокруг XY или YX новая ось X повернутой системы координат лежит в старой плоскости Z-X. При программировании углов проецирования вокруг XZ или ZX новая ось Z повернутой системы координат лежит в старой плоскости Y-Z. При программировании углов проецирования вокруг YZ или ZY новая ось Y повернутой системы координат лежит в старой плоскости X-Y. напрямую При прямом повороте указываются желаемые позиции круговых осей. Из них HMI вычисляет подходящую новую систему координат. Ось инструмента точно устанавливается в направлении Z. Получаемое направлении осей X и Y можно определить через перемещение осей. Примечание Направление вращения Соответствующее положительное направление вращения для различных вариантов поворота можно увидеть на вспомогательных изображениях. Токарная обработка Справочник пользователя, 471 Программирование технологических функций (циклы) 8.6 Другие циклы и функции Режим поворота
