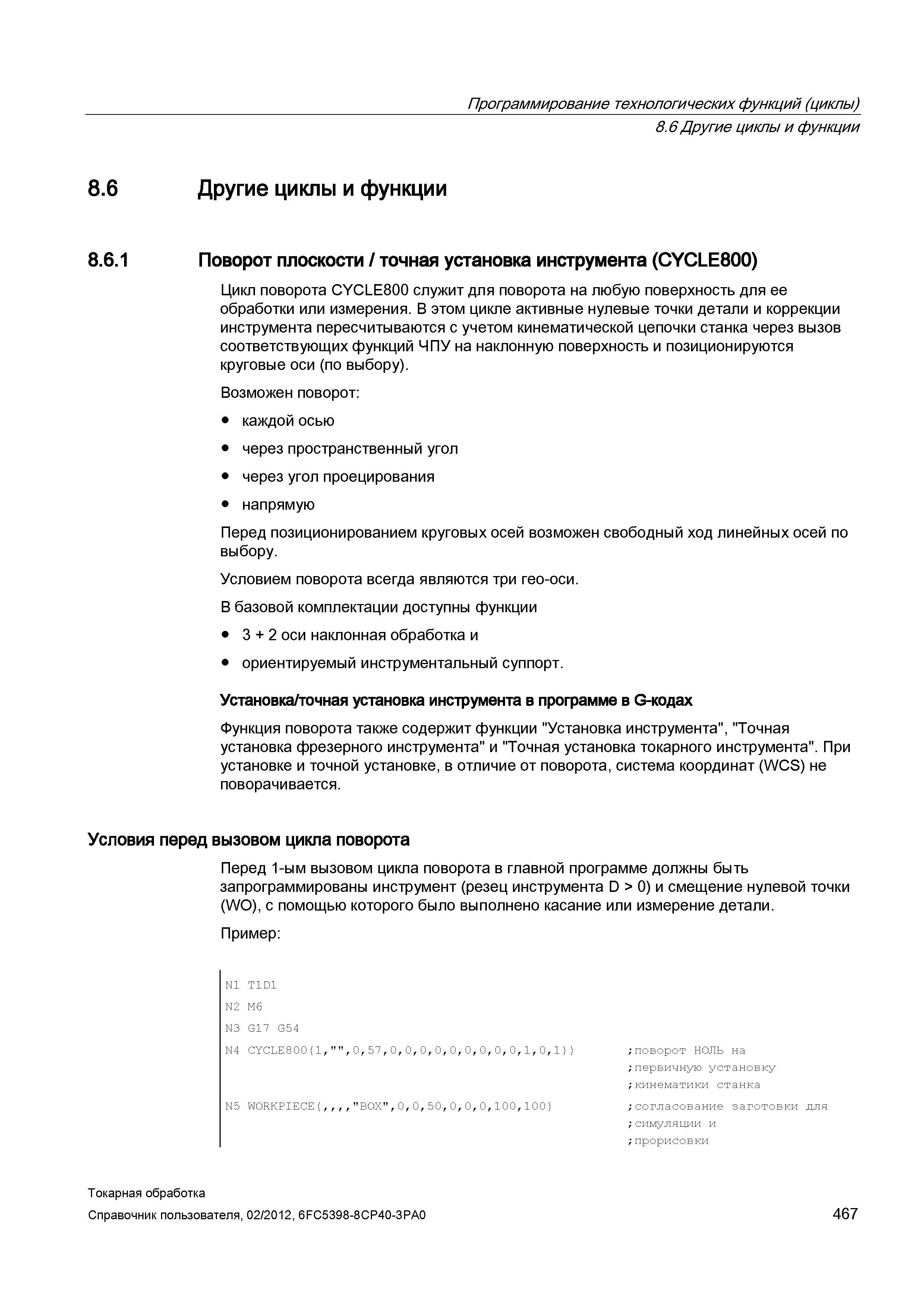

Поворот плоскости / точная установка инструмента (CYCLE800) Цикл поворота CYCLE800 служит для поворота на любую поверхность для ее обработки или измерения. В этом цикле активные нулевые точки детали и коррекции инструмента пересчитываются с учетом кинематической цепочки станка через вызов соответствующих функций ЧПУ на наклонную поверхность и позиционируются круговые оси (по выбору). Возможен поворот: каждой осью через пространственный угол через угол проецирования напрямую Перед позиционированием круговых осей возможен свободный ход линейных осей по выбору. Условием поворота всегда являются три гео-оси. В базовой комплектации доступны функции 3 + 2 оси наклонная обработка и ориентируемый инструментальный суппорт. Установка/точная установка инструмента в программе в G-кодах Функция поворота также содержит функции "Установка инструмента", "Точная установка фрезерного инструмента" и "Точная установка токарного инструмента". При установке и точной установке, в отличие от поворота, система координат (WCS) не поворачивается. Условия перед вызовом цикла поворота Перед 1-ым вызовом цикла поворота в главной программе должны быть запрограммированы инструмент (резец инструмента D > 0) и смещение нулевой точки (WO), с помощью которого было выполнено касание или измерение детали. Пример: N1 T1D1 N2 M6 N3 G17 G54 N4 CYCLE800(1,M ,0,57,0,0,0,0,0,0,0,0,0,1,0,1)) ;поворот НОЛЬ на ;первичную установку ;кинематики станка N5 W0RKPIECE( B0X , 0, 0, 50, 0, 0, 0, 100, 100) согласование заготовки для ;симуляции и прорисовки Токарная обработка Справочник пользователя, 467 Программирование технологических функций (циклы) 8.6 Другие циклы и функции 8.6 Другие циклы и функции 8.6.1
