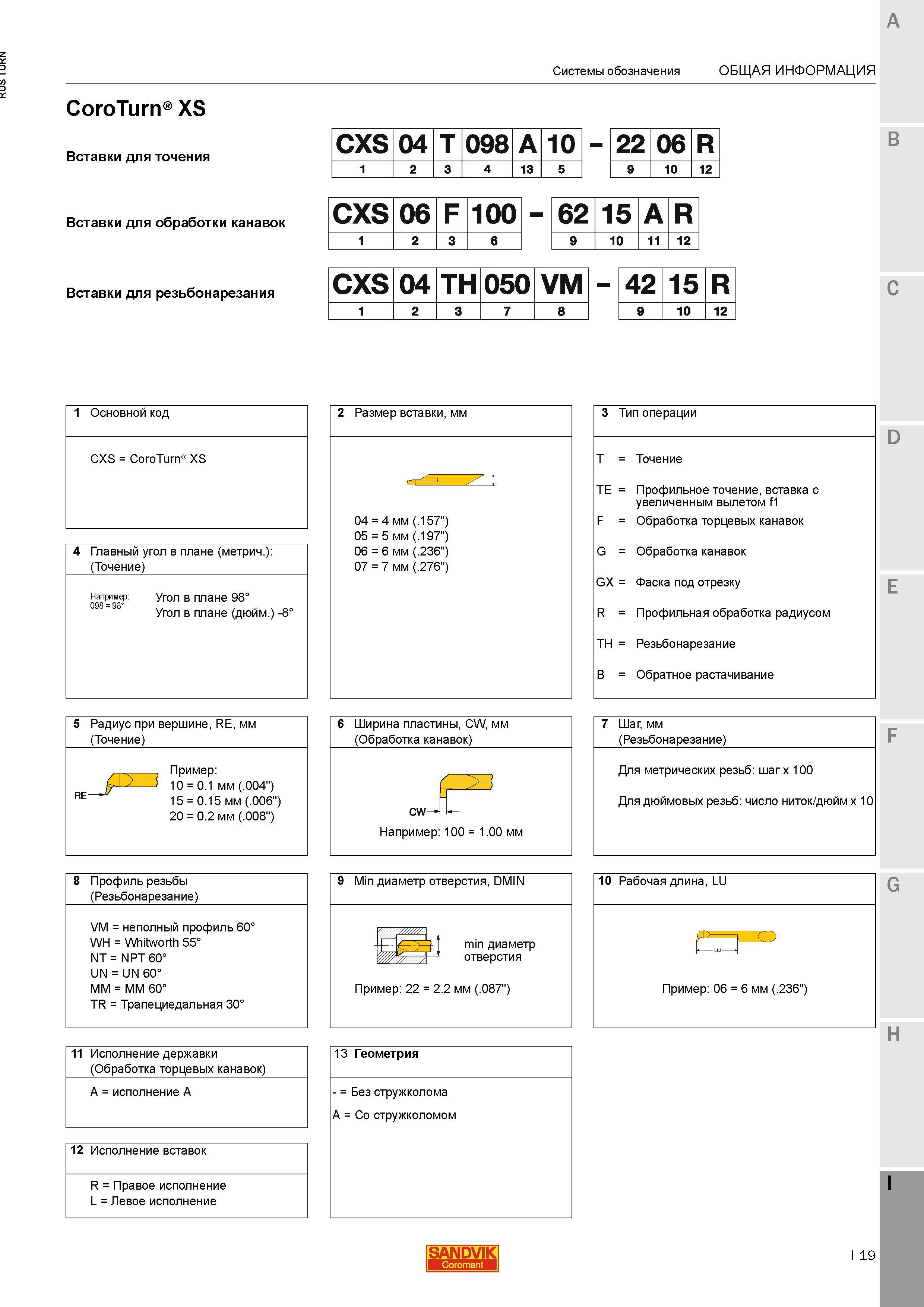

Система обозначения металлорежущего токарного инструмента Sandvik CoroTurn XS Резцовые вставки для точения обработки канавок резьбонарезания CXS Основной код CXS CoroTurn XS 4 Главный угол в плане (метрич.) (Точение) Например Угол в плане 98 09898 Угол в плане (дюйм.) 5 Радиус при вершине RE мм (Точение) fi Пример 10 0.1 мм (.004") 15 0.15 мм (.006") 20 0.2 мм (.008") 8 Профиль резьбы (Резьбонарезание) VM неполный профиль 60 WH Whitworth 55 NT NPT 60 UN UN 60 MM MM 60 TR Трапециедальная 30 11 Исполнение державки (Обработка торцевых канавок) A исполнение A 12 Исполнение вставок R Правое исполнение L Левое исполнение 2 Размер вставки мм 04 4 мм (.157") 05 5 мм (.197") 06 6 мм (.236") 07 7 мм (.276") 6 Ширина пластины CW мм (Обработка канавок) CW- Например 100 1.00 мм 13 Геометрия Без стружколома A Со стружколомом 9 Min диаметр отверстия DMIN При i мер 22 2 min диаметр отверстия .2 мм (.087") 3 Тип операции T Точение TE Профильное точение вставка с увеличенным вылетом f1 Обработка торцевых канавок Обработка канавок GX Фаска под отрезку R Профильная обработка радиусом TH Резьбонарезание B Обратное растачивание 7 Шаг мм (Резьбонарезание) Для метрических резьб шаг х 100 Для дюймовых резьб число ниток дюйм х 10 F SANDVIK 19 04 098 А 10 1 2 3 4 13 5 СМ (О о R 9 10 12 CXS о О) F 100 1 2 3 в О 1 5 А R 9 10 11 12 CXS 04 ТН 050 VM 1 2 3 7 8 1 5 R 9 10 12 B C 1 Вставки для Вставки для
