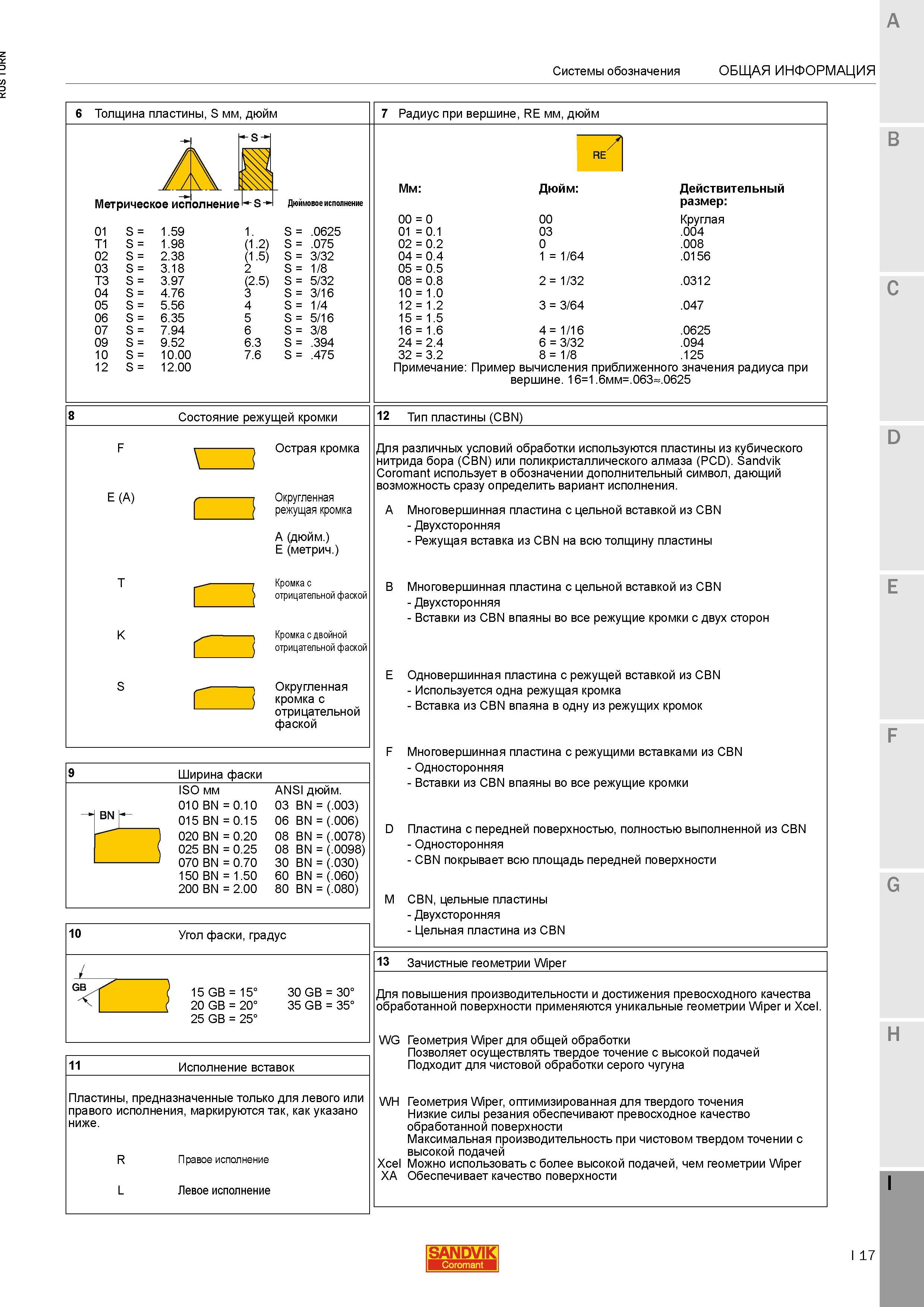

Схема обозначения и маркировки для сменных пластин из сверхтвердых режущих материалов Продолжение Толщина пластины S мм дюйм Радиус при вершине RE мм дюйм Метрическое исполнение S RE B Мм Дюйм Дюймовое исполнение Действительный размер 00 0 00 Круглая 01 S 1.59 1. S .0625 01 0.1 03 .004 T1 S 1.98 (12) S .075 02 0.2 0 .008 02 S 2.38 (15) S 3 32 04 0.4 1 64 .0156 03 S 3.18 2 S 1 8 05 0.5 T3 S 3.97 (2.5) S 5 32 08 0.8 2 1 32 .0312 04 S 4.76 3 S 3 16 10 1.0 05 S 5.56 4 S 1 4 12 1.2 3 3 64 .047 06 S 6.35 5 S 5 16 15 1.5 07 S 7.94 6 S 3 8 16 1.6 4 1 16 .0625 09 S 9.52 6.3 S .394 24 2.4 6 3 32 .094 10 S 10.00 7.6 S .475 32 3.2 8 1 8 .125 12 S 12.00 Примечание Пример вычисления приближенного значения радиуса при C вершине. 161.6мм.063 .0625 Состояние режущей кромки 12 Тип пластины (CBN) E (A) С С С Острая кромка Округленная режущая кромка A (дюйм.) E (метрич.) Кромка с отрицательной фаской Кромка с двойной отрицательной фаской Округленная кромка с отрицательной фаской Ширина фаски BN ISO мм ANSI дюйм. 010 BN 0.10 03 BN (.003) 015 BN 0.15 06 BN (.006) 020 BN 0.20 08 BN (.0078) 025 BN 0.25 08 BN (.0098) 070 BN 0.70 30 BN (.030) 150 BN 1.50 60 BN (.060) 200 BN 2.00 80 BN (.080) 10 Угол фаски градус 15 GB 15 30 GB 30 1 20 GB 20 35 GB 35 25 GB 25 Для различных условий обработки используются пластины из кубического нитрида бора (CBN) или поликристаллического алмаза (PCD). Sandvik Coromant использует в обозначении дополнительный символ дающий возможность сразу определить вариант исполнения. A Многовершинная пластина с цельной вставкой из CBN Двухсторонняя Режущая вставка из CBN на всю толщину пластины B Многовершинная пластина с цельной вставкой из CBN Двухсторонняя Вставки из CBN впаяны во все режущие кромки с двух сторон E Одновершинная пластина с режущей вставкой из CBN Используется одна режущая кромка Вставка из CBN впаяна в одну из режущих кромок F Многовершинная пластина с режущими вставками из CBN Односторонняя Вставки из CBN впаяны во все режущие кромки D Пластина с передней поверхностью полностью выполненной из CBN Односторонняя CBN покрывает всю площадь передней поверхности M CBN цельные пластины Двухсторонняя Цельная пластина из CBN 13 Зачистные геометрии Wiper 11 Исполнение вставок Пластины предназначенные только для левого или правого исполнения маркируются так как указано ниже. R Правое исполнение L Левое исполнение Для повышения производительности и достижения превосходного качества обработанной поверхности применяются уникальные геометрии Wiper и Xcel. WG Геометрия Wiper для общей обработки Позволяет осуществлять твердое точение с высокой подачей Подходит для чистовой обработки серого чугуна WH Геометрия Wiper оптимизированная для твердого точения Низкие силы резания обеспечивают превосходное качество обработанной поверхности Максимальная производительность при чистовом твердом точении с высокой подачей Xcel Можно использовать с более высокой подачей чем геометрии Wiper XA Обеспечивает качество поверхности H SANDVIK 17 8 F T K S 9
