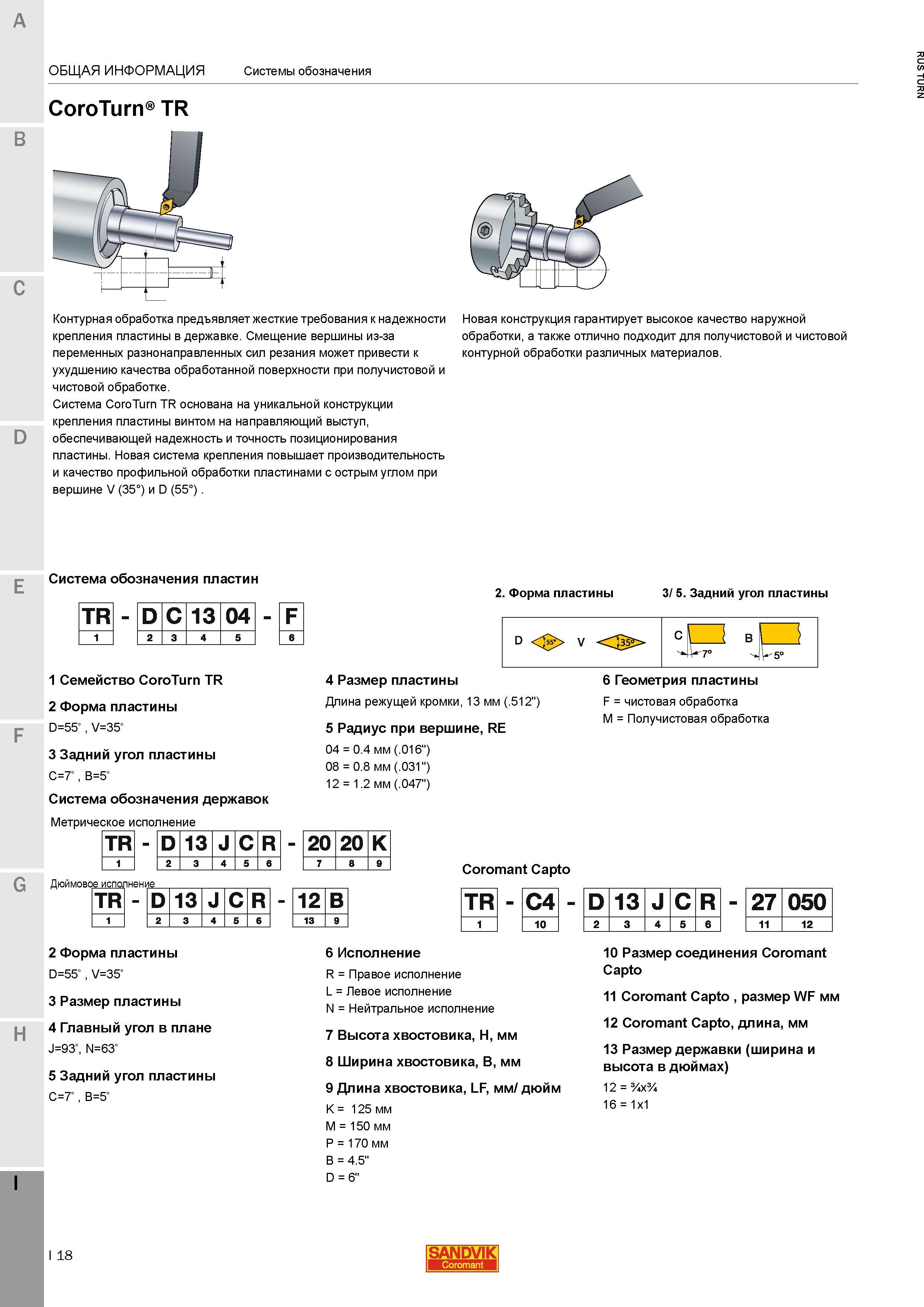

Принятая система обозначения для токарного инструмента Sandvik Coromant CoroTurn TR Для сменных режущих твердосплавных пластин и для резцов Контурная обработка предъявляет жесткие требования к надежности крепления пластины в державке Смещение вершины из-за переменных разнонаправленных сил резания может привести к ухудшению качества обработанной поверхности при получистовой и чистовой обработке. Система CoroTurn TR основана на уникальной конструкции крепления пластины винтом на направляющий выступ обеспечивающей надежность и точность позиционирования пластины. Новая система крепления повышает производительность и качество профильной обработки пластинами с острым углом при вершине V (35) и D (55) Новая конструкция гарантирует высокое качество наружной обработки а также отлично подходит для получистовой и чистовой контурной обработки различных материалов. E Система обозначения пластин F H 2. Форма пластины 3 5. Задний угол пластины TR D С 13 04 2 3 4 5 D 0 V Зз53 '5 1 Семейство CoroTurn TR 2 Форма пластины D55 V35 3 Задний угол пластины C7 B5 Система обозначения державок Метрическое исполнение 4 Размер пластины Длина режущей кромки 13 мм (.512") 5 Радиус при вершине RE 04 0.4 мм (.016") 08 0.8 мм (.031") 12 1.2 мм (.047") D со J С R 2 3 4 5 6 К 7 8 9 Q Дюймовое.исполнение Coromant Capto TR D со J С R 2 3 4 5 6 в 13 9 TR 1 C4 10 2 Форма пластины D55 V35 3 Размер пластины 4 Главный угол в плане J93N63 5 Задний угол пластины C7 B5 6 Исполнение R Правое исполнение L Левое исполнение N Нейтральное исполнение 7 Высота хвостовика H мм 8 Ширина хвостовика В мм 9 Длина хвостовика LF мм дюйм K 125 мм М 150 мм Р 170 мм B 4.5" D 6" 6 Геометрия пластины F чистовая обработка М Получистовая обработка D СО J С R 2 3 4 5 в 27 050 11 12 10 Размер соединения Coromant Capto 11 Coromant Capto размер WF мм 12 Coromant Capto длина мм 13 Размер державки (ширина и высота в дюймах) 12 16 1x1 18 SANDVIK Coromant
