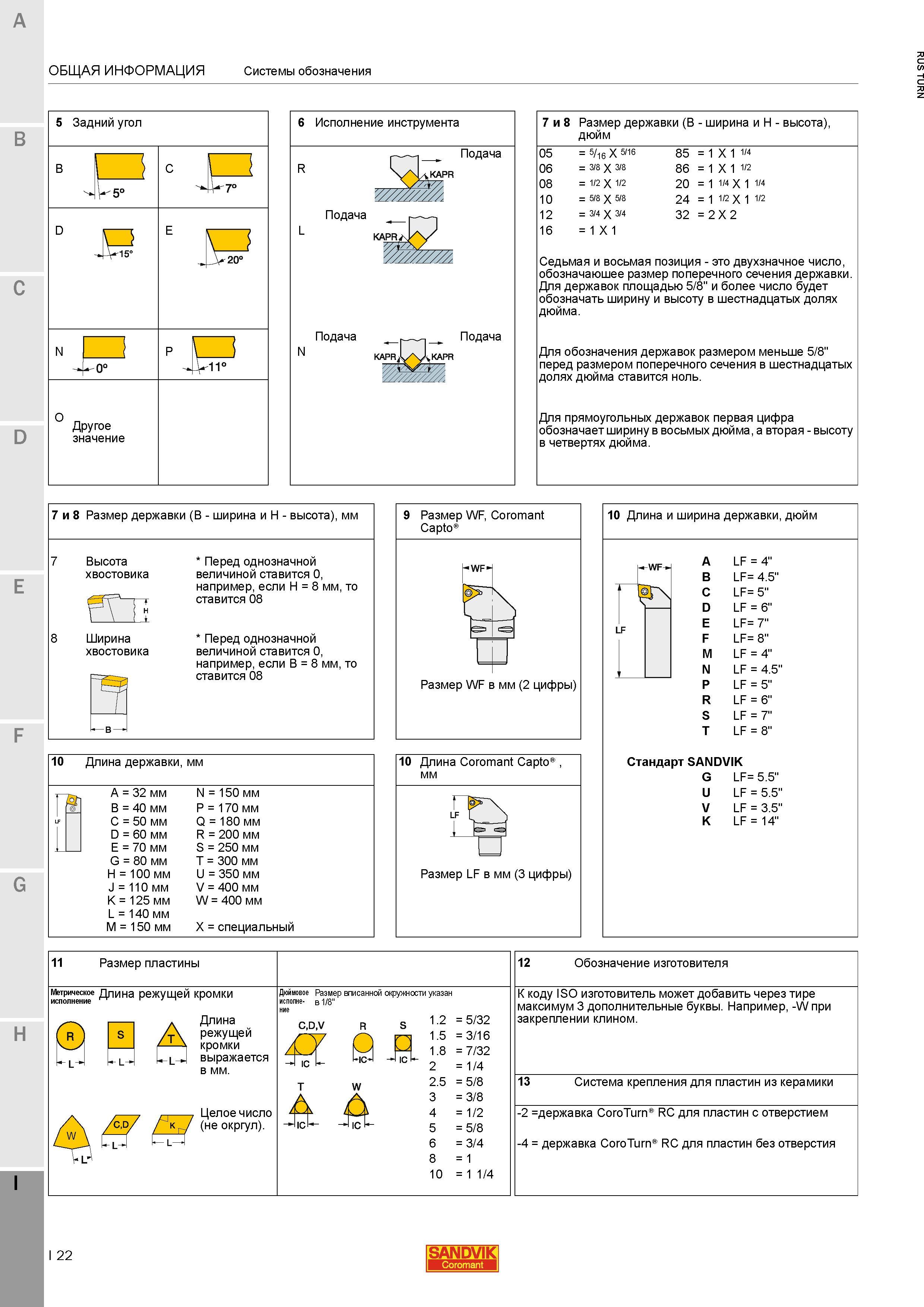

Дюймовая и метрическая системы обозначения токарных державок с призматическими хвостовиками и хвостовиками Coromant Capto для наружного точения Продолжение Задний угол Размер державки (B дюйм ширина и H высота) Седьмая и восьмая позиция это двухзначное число обозначаюшее размер поперечного сечения державки. Для державок площадью 5/8" и более число будет обозначать ширину и высоту в шестнадцатых долях дюйма. Для обозначения державок размером меньше 5/8" перед размером поперечного сечения в шестнадцатых долях дюйма ставится ноль. Для прямоугольных державок первая цифра обозначает ширину в восьмых дюйма а вторая высоту в четвертях дюйма. 7 и 8 Размер державки (B ширина и H высота) мм Высота хвостовика Ширина хвостовика Перед однозначной величиной ставится 0 например если H 8 мм то ставится 08 Перед однозначной величиной ставится 0 например если B 8 мм то ставится 08 10 Длина державки мм A 32 мм N 150 мм B 40 мм P 170 мм C 50 мм Q 180 мм D 60 мм R 200 мм E 70 мм S 250 мм G 80 мм T 300 мм H 100 мм U 350 мм J 110 мм V 400 мм K 125 мм W 400 мм L 140 мм M 150 мм X специальный 10 Длина и ширина державки дюйм A LF 4" B LF 4.5" C LF 5" D LF 6" E LF 7" F LF 8" M LF 4" N LF 4.5" P LF 5" R/LF 6" S LF 7" T LF 8" Стандарт SANDVIK G LF 5.5" U LF 5.5" V LF 3.5" K LF 14" 11 Размер пластины 12 Обозначение изготовителя H метрическое Длина режущей кромки исполнение 1 J 1 Дюймовое Размер вписанной окружности указан исполне- в 1/8'' Длина CDV режущей 7 кромки У выражается -IVL в мм. Целое число А (не окргул). licl 9 W 1.2 5 32 1.5 3 16 1.8 7 32 2 1 4 2.5 5 8 3 3 8 4 1 2 5 5 8 6 3 4 8 1 10 1 4 К коду ISO изготовитель может добавить через тире максимум 3 дополнительные буквы. Например -W при закреплении клином. 13 Система крепления для пластин из керамики -2 державка CoroTurn RC для пластин с отверстием -4 державка CoroTurn RC для пластин без отверстия O 7 8 22 SANDVIK Coromant 20 11 7 и 8 05 5 16 X 5 16 85 1 X 1 4 06 3 8 X 3 8 86 1 X 1 2 08 1 2 X 1 2 20 1 4 X 1 4 10 5 8 X 5 8 24 1 2 X 1 2 12 3 4 X 3 4 32 2 X 2 16 1 X 1 Другое значение
