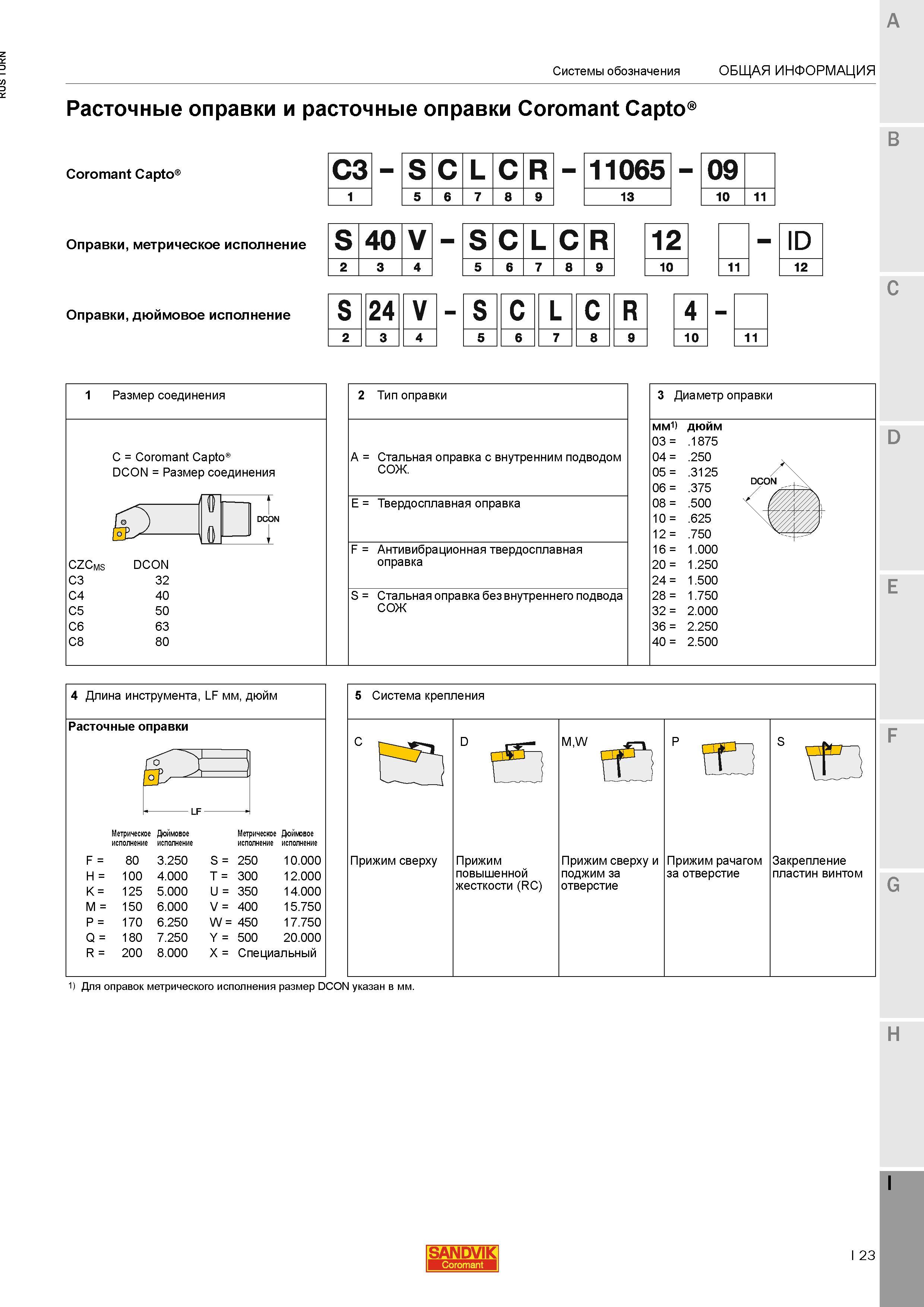

Система кодирования расточных токарных оправок и расточных резцов с хвостовиком Coromant Capto со сменными режущими пластинами Варианты нотаций для дюймового и метрического исполнений Тип оправки A Стальная оправка с внутренним подводом СОЖ. Е Твердосплавная оправка F Антивибрационная твердосплавная оправка S Стальная оправка без внутреннего подвода СОЖ 3 Диаметр оправки мм1) дюйм 03 .1875 04 .250 05 .3125 06 .375 DCON 08 .500 f j 10 .625 v 12 .750 V4 16 1.000 20 1.250 24 1.500 28 1.750 32 2.000 36 2.250 40 2.500 4 Длина инструмента LF мм дюйм Расточные оправки Метрическое Дюймовое Метрическое Дюймовое исполнение исполнение исполнение исполнение F 80 3.250 S 250 10.000 H 100 4.000 T 300 12.000 K 125 5.000 U 350 14.000 M 150 6.000 V 400 15.750 P 170 6.250 W 450 17.750 Q 180 7.250 Y 500 20.000 R 200 8.000 X Специальный 1) Для оправок метрического исполнения размер DCON указан в мм. H SANDVIK Coromant 23 Coromant Capto s С L С R 5 6 7 8 9 11065 13 09 10 11 B Оправки метрическое исполнение Оправки дюймовое исполнение S 40 V 2 3 4 1- CM V 2 3 4 C С L С R 5 6 7 8 9 12 10 s С L С R 5 6 7 8 9 10 11 11 ID 12 C 1 Размер соединения C Coromant Capto DCON Размер соединения CZCms DCON C3 32 C4 40 C5 50 C6 63 C8 80 2
