Сборные концевые фрезы Korloy Turbo Mill PES2000/3000/4000 со сменными режущими твердосплавными пластинами Общий вид Применяемые СМП Марки твердых сплавов

Сборные концевые фрезы Korloy Turbo Mill PES2000/3000/4000 со сменными режущими твердосплавными пластинами Общий вид Применяемые СМП Марки твердых сплавов

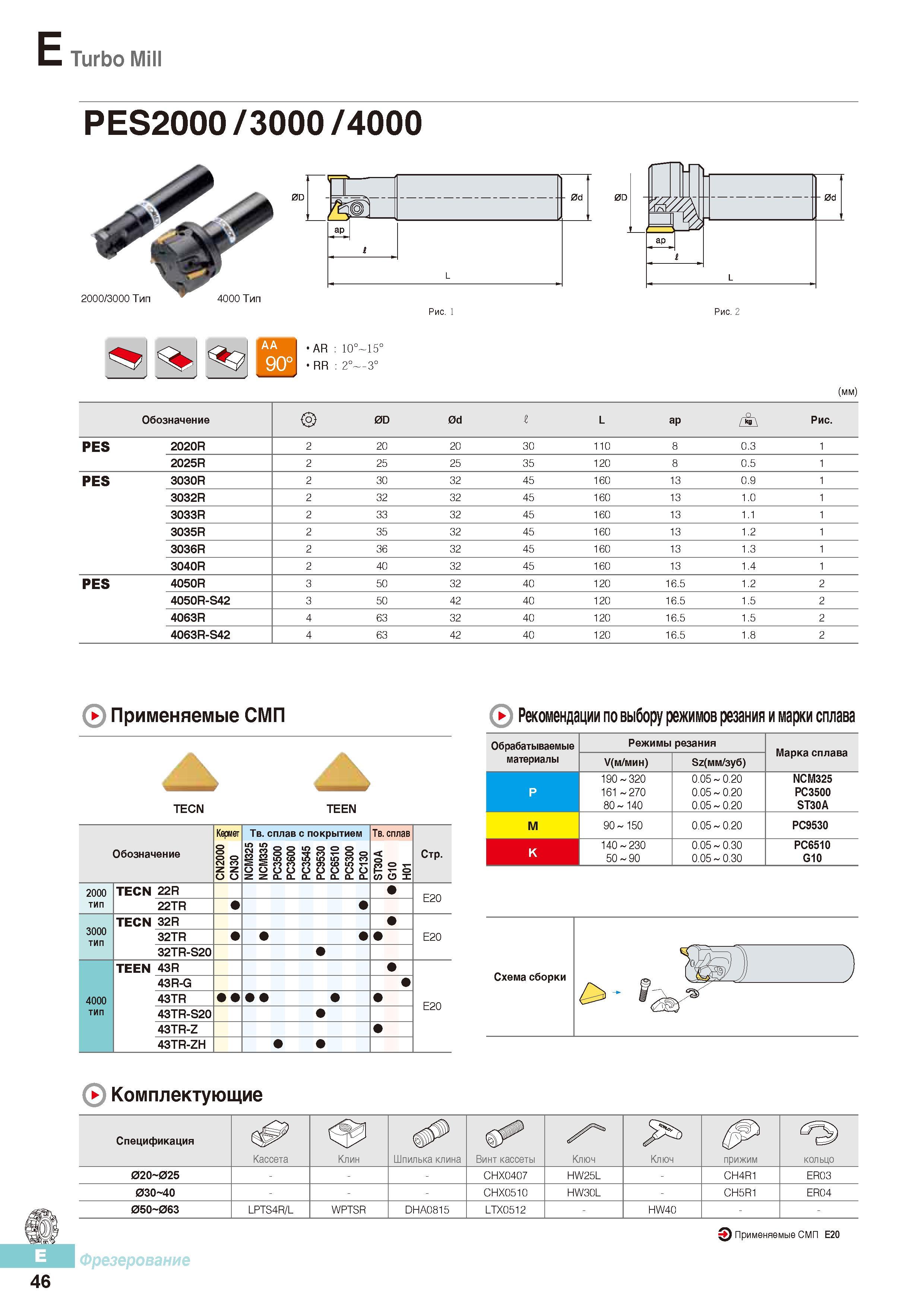

Сборные концевые фрезы Korloy Turbo Mill PES2000/3000/4000 со сменными режущими твердосплавными пластинами Общий вид Применяемые СМП Марки твердых сплавов _ Режимы резания Комплектующие Схема сборки фрезерного инструмента 4. 2000/3000 Тип 4000 Тип AR 10° 15c RR 2° 3° (mm) Обозначение 0D 0d 1 L ар L Рис. PES 2020R 2 20 20 30 110 8 0.3 1 2025R 2 25 25 35 120 8 0.5 1 PES 3030R 2 30 32 45 160 13 0.9 1 3032R 2 32 32 45 160 13 1.0 1 3033R 2 33 32 45 160 13 1.1 1 3035R 2 35 32 45 160 13 1.2 1 3036R 2 36 32 45 160 13 1.3 1 3040R 2 40 32 45 160 13 1.4 1 PES 4050R 3 50 32 40 120 16.5 1.2 2 4050R-S42 3 50 42 40 120 16.5 1.5 2 4063R 4 63 32 40 120 16.5 1.5 2 4063R-S42 4 63 42 40 120 16.5 1.8 2 Рис. 1 Применяемые СМП TECN TEEN Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NCM325 NCM335 PC3500 PC3600 PC3545 PC9530 PC6510 PC5300 PC130 ST30A G10 H01 Стр. 2000 тип TECN 22R Е20 22TR 3000 тип TECN 32R Е20 32TR 32TR-S20 4000 тип TEEN 43R Е20 43R-G 43TR 43TR-S20 43TR-Z 43TR-ZH Рекомендации по выбору режимов резания и марки сплава Обрабатываемые материалы Режимы резания Марка сплава V(m/mhh) Sz(мм/зy6) P 190-320 161 -270 80-140 0.05-0.20 0.05-0.20 0.05-0.20 NCM325 РС3500 ST30A М 90-150 0.05-0.20 PC9530 K 140-230 50-90 0.05-0.30 0.05-0.30 PC6510 G10 Комплектующие Спецификация 0 Кассета Клин Шпилька клина Винт кассеты Ключ Ключ прижим кольцо 020 025 CHX0407 HW25L CH4R1 ER03 030 40 CHX0510 HW30L CH5R1 ER04 050 063 LPTS4R/L WPTSR DHA0815 LTX0512 - HW40 Фрезерование 46 Применяемые СМП E20
