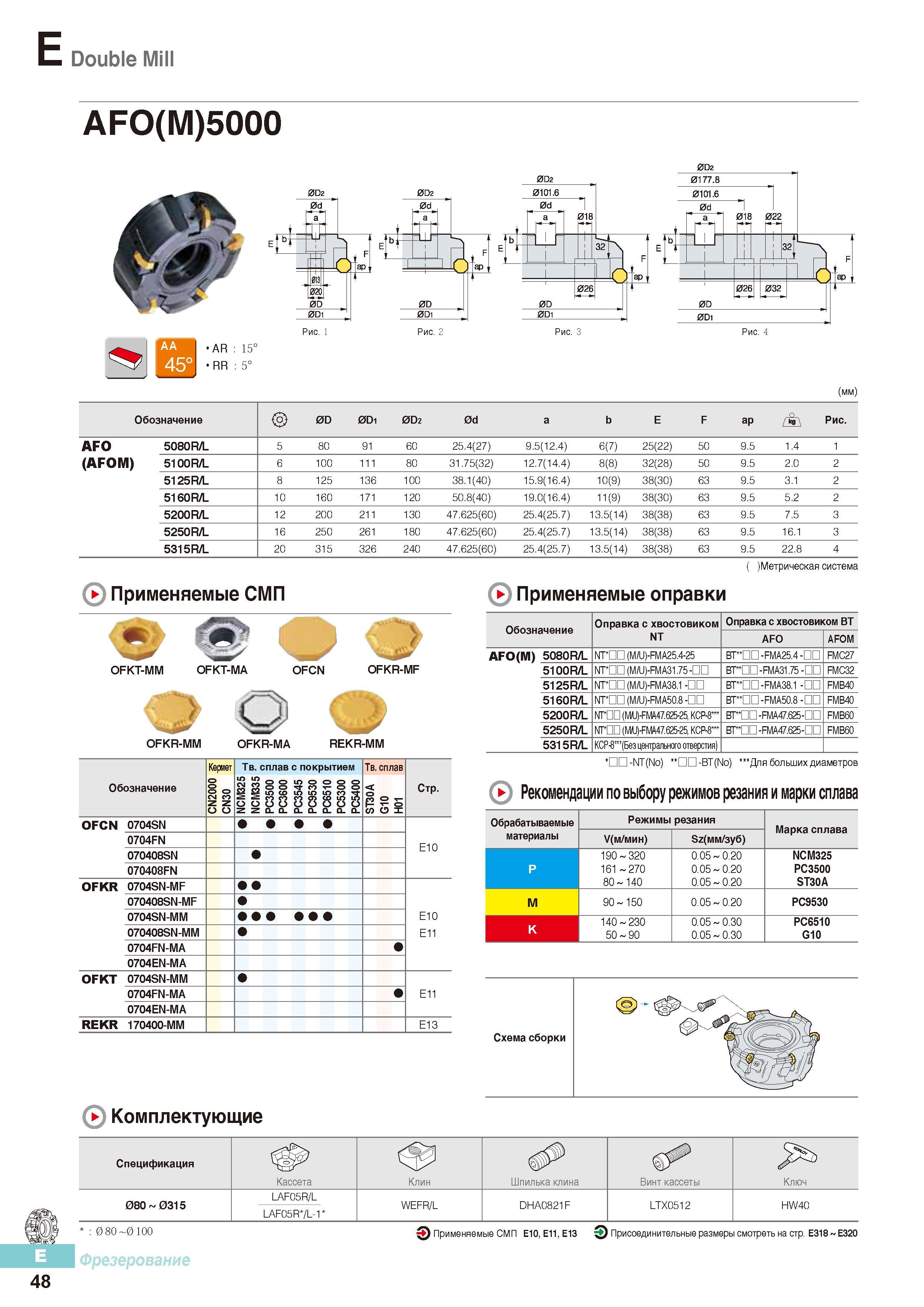

Производительные торцевые фрезы по металлу Korloy Double Mill AFO(M)5000 для фрезерования плоскостей с главным углом в плане 45 градусов Общий вид _ Схема сборки фрезерного сборного инструмента Комплектующие AR 15° RR 5° (mm) Обозначение 0D 0Di 0D2 0d a b E F ap Рис. AFO 5080R/L 5 80 91 60 25.4(27) 9.5(12.4) 6(7) 25(22) 50 9.5 1.4 1 (AFOM) 5100R/L 6 100 111 80 31.75(32) 12.7(14.4) 8(8) 32(28) 50 9.5 2.0 2 5125R/L 8 125 136 100 38.1(40) 15.9(16.4) 10(9) 38(30) 63 9.5 3.1 2 5160R/L 10 160 171 120 50.8(40) 19.0(16.4) 11(9) 38(30) 63 9.5 5.2 2 5200R/L 12 200 211 130 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 9.5 7.5 3 5250R/L 16 250 261 180 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 9.5 16.1 3 5315R/L 20 315 326 240 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 9.5 22.8 4 Метрическан система Применяемые СМП ( Применяемые оправки А OFKT-MM OFCN OFKR-MF J OFKR-MM О OFKR-MA REKR-MM Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NCM325 NCM335 PC3500 PC3600 PC3545 PC9530 PC6510 PC5300 PC5400 ST30A G10 H01 Стр. OFCN 0704SN ЕЮ 0704FN 070408SN 070408FN OFKR 0704SN-MF ЕЮ Е11 070408SN-MF 0704SN-MM 070408SN-MM 0704FN-MA 0704EN-MA OFKT 0704SN-MM Е11 0704FN-MA 0704EN-MA REKR 170400-MM Е13 Обозначение Оправка с хвостовиком NT Оправка с хвостовиком ВТ AFO AFOM AFO(M) 5080R/L ИГШ (M/U)-FMA25.4-25 ВТ Ш-FMA25.4-CD FMC27 5100R/L NTHD (M/U)-FMA31.75 ВТШ-FMA31.75- FMC32 5125R/L NTHD (M/U)-FMA38.1 ВТ Ш-FMA38.1 FMB40 5160R/L NTHD (M/U)-FMA50.8 ВТ Ш-FMA50.8 FMB40 5200R/L NTH (M/U)-FMA47.625-25, KCP-8 ВТШ-FMA47.625-DD FMB60 5250R/L NTH (M/U)-FMA47.625-25, KCP-8 ВТШ-FMA47.625-DD FMB60 5315R/L КСР-8'"(Без центрального отверстия) -NT(No) -BT(No) Длн больших диаметров 0 Рекомендации по выбору режимов резания и марки сплава Обрабатываемые материалы Режимы резания Марка сплава V(m/mhh) Sz(мм/зy6) P 190-320 161 -270 80-140 0.05-0.20 0.05-0.20 0.05-0.20 NCM325 РС3500 ST30A М 90-150 0.05-0.20 PC9530 K 140-230 50-90 0.05-0.30 0.05-0.30 PC6510 G10 0 Комплектующие Спецификация Кассета Клин Шпилька клина Винт кассеты Ключ 080-0315 LAF05R/L LAF05R7L-1 WEFR/L DHA0821F LTX0512 HW40 080 0100 Фрезерование Применяемые СМП Е10,Е11,Е13 Присоединительныеразмерысмотретьнастр. Е318 Е320 48
