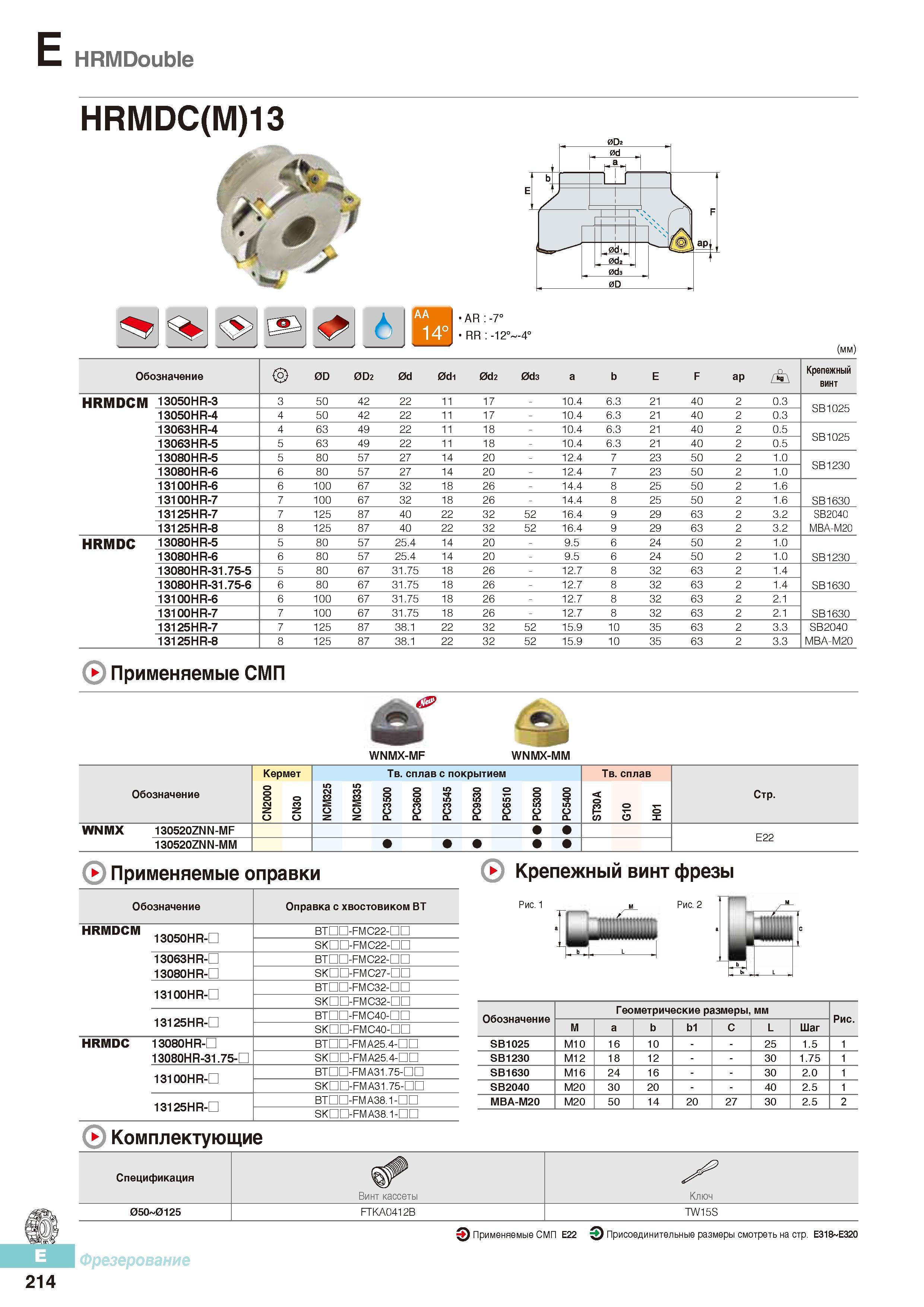

Сборные фрезы Korloy с режущими сменными твердосплавными пластинами HRMDouble HRMDC(M)13 _ AR:-7° RR -12° 4° Обозначение 0D 0D2 0d 0di 0d2 0ds a b E F ap f \ Крепежный винт HRMDCM 13050HR-3 3 50 42 22 11 17 - 10.4 6.3 21 40 2 0.3 SB1025 13050HR-4 4 50 42 22 11 17 - 10.4 6.3 21 40 2 0.3 13063HR-4 4 63 49 22 11 18 - 10.4 6.3 21 40 2 0.5 SB1025 13063HR-5 5 63 49 22 11 18 - 10.4 6.3 21 40 2 0.5 13080HR-5 5 80 57 27 14 20 - 12.4 7 23 50 2 1.0 SB1230 13080HR-6 6 80 57 27 14 20 - 12.4 7 23 50 2 1.0 13100HR-6 6 100 67 32 18 26 - 14.4 8 25 50 2 1.6 13100HR-7 7 100 67 32 18 26 - 14.4 8 25 50 2 1.6 SB1630 13125HR-7 7 125 87 40 22 32 52 16.4 9 29 63 2 3.2 SB2040 13125HR-8 8 125 87 40 22 32 52 16.4 9 29 63 2 3.2 MBA-M20 HRMDC 13080HR-5 5 80 57 25.4 14 20 - 9.5 6 24 50 2 1.0 13080HR-6 6 80 57 25.4 14 20 - 9.5 6 24 50 2 1.0 SB1230 13080HR-31.75-5 5 80 67 31.75 18 26 - 12.7 8 32 63 2 1.4 13080HR-31.75-6 6 80 67 31.75 18 26 - 12.7 8 32 63 2 1.4 SB1630 13100HR-6 6 100 67 31.75 18 26 - 12.7 8 32 63 2 2.1 13100HR-7 7 100 67 31.75 18 26 - 12.7 8 32 63 2 2.1 SB1630 13125HR-7 7 125 87 38.1 22 32 52 15.9 10 35 63 2 3.3 SB2040 13125HR-8 8 125 87 38.1 22 32 52 15.9 10 35 63 2 3.3 MBA-M20 Применяемые СМП WNMX-MF WNMX-MM Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NCM325 NCM335 РС3500 РС360С РС3545 РС9530 РС6510 РС5300 РС5400 ST30A G10 H01 Стр. WNMX 130520ZNN-MF 130520ZNN-MM ( Применяемые оправки 0 Крепежный винт фрезы Обозначение Оправка с хвостовиком ВТ HRMDCM 1Л„тип 13050HR-D ВТПП-РМС22-ПП SKDD-FMC22-nn 13063HR-D BTDD-FMC22-nn 13080HR-D SKDD-FMC27-nn 13100HR-D BTDD-FMC32-nn SKDD-FMC32-nn 13125HR-D BTDD-FMC40-nn SKDD-FMC40-nn HRMDC 13080HR-D BTDD-FMA25.4-nn 13080HR-31.75-D SKDD-FMA25.4-nn 13100HR-D BTDD-FMA31.75-nn SKDD-FMA31.75-nn 13125HR-D BTDD-FMA38.1-nn SKDD-FMA38.1-nn Рис. 1 Рис. 2 Обозначение Геометрические размеры, мм Рис. М а b Ь1 С L Шаг SB1025 М10 16 10 25 1.5 1 SB1230 М12 18 12 30 1.75 1 SB1630 М16 24 16 30 2.0 1 SB2040 М20 30 20 40 2.5 1 MBA-M20 М20 50 14 20 27 30 2.5 2 ( Комплектующие Спецификация Винт кассеты Ключ 05О 0125 FTKA0412B TW15S Применяемые СМП Е22 Присоединительные размеры смотреть на стр. Е318 Е320 Фрезерование 214
