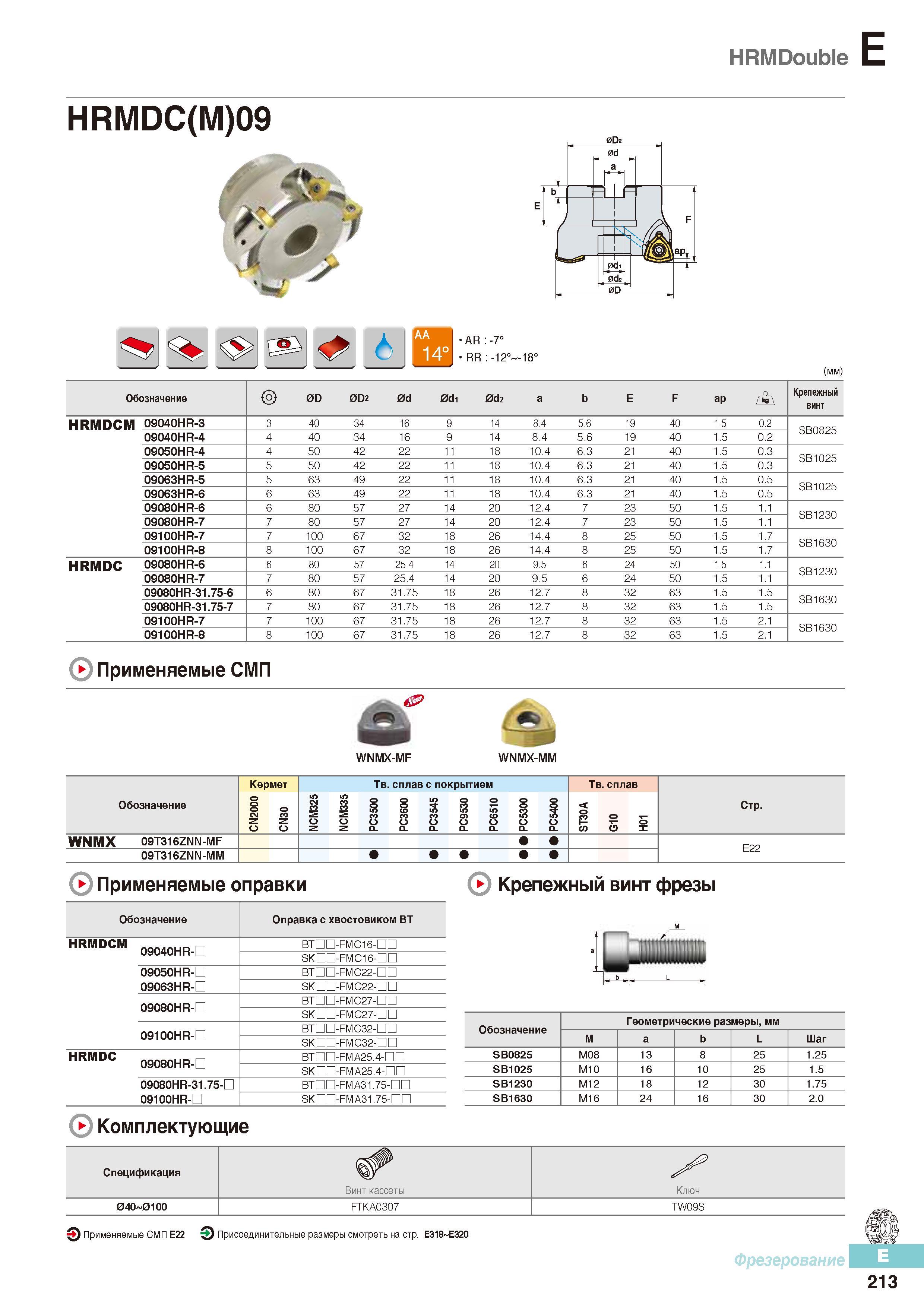

Сборные фрезы Korloy с режущими сменными твердосплавными пластинами HRMDouble HRMDC(M)09 _ AR:-7° RR -12° 18° Обозначение 0D 0D2 0d 0di 0d2 а b E F ap / иЛ Крепежный винт HRMDCM 09040HR-3 3 40 34 16 9 14 8.4 5.6 19 40 1.5 0.2 SB0825 09040HR-4 4 40 34 16 9 14 8.4 5.6 19 40 1.5 0.2 09050HR-4 4 50 42 22 11 18 10.4 6.3 21 40 1.5 0.3 SB1025 09050HR-5 5 50 42 22 11 18 10.4 6.3 21 40 1.5 0.3 09063HR-5 5 63 49 22 11 18 10.4 6.3 21 40 1.5 0.5 SB1025 09063HR-6 6 63 49 22 11 18 10.4 6.3 21 40 1.5 0.5 09080HR-6 6 80 57 27 14 20 12.4 7 23 50 1.5 1.1 SB1230 09080HR-7 7 80 57 27 14 20 12.4 7 23 50 1.5 1.1 09100HR-7 7 100 67 32 18 26 14.4 8 25 50 1.5 1.7 SB1630 09100HR-8 8 100 67 32 18 26 14.4 8 25 50 1.5 1.7 HRMDC 09080HR-6 6 80 57 25.4 14 20 9.5 6 24 50 1.5 1.1 SB1230 09080HR-7 7 80 57 25.4 14 20 9.5 6 24 50 1.5 1.1 09080HR-31.75-6 6 80 67 31.75 18 26 12.7 8 32 63 1.5 1.5 SB1630 09080HR-31.75-7 7 80 67 31.75 18 26 12.7 8 32 63 1.5 1.5 09100HR-7 7 100 67 31.75 18 26 12.7 8 32 63 1.5 2.1 SB1630 09100HR-8 8 100 67 31.75 18 26 12.7 8 32 63 1.5 2.1 Применяемые СМП WNMX-MF WNMX-MM Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NCM325 NCM335 РС3500 РС360С РС3545 РС9530 РС6510 РС5300 РС5400 ST30A G10 H01 Стр. WNMX 09T316ZNN-MF 09T316ZNN-MM ( Применяемые оправки 0 Крепежный винт фрезы Обозначение Оправка с хвостовиком ВТ HRMDCM 09040HR-D BTDD-FMC16-nn SKDD-FMC16-nn 09050HR-D BTDD-FMC22-nn 09063HR-D SKDD-FMC22-nn 09080HR-D BTDD-FMC27-nn SKDD-FMC27-nn 09100HR-D BTDD-FMC32-nn SKDD-FMC32-nn HRMDC ЛЛЛПЛиП I 1 09080HR-D BTDD-FMA25.4-nn SKDD-FMA25.4-nn 09080HR-31.75-D BTDD-FMA31.75-nn 09100HR-D SKDD-FMA31.75-nn Обозначение Геометрические размеры, мм М а b L Шаг SB0825 М08 13 8 25 1.25 SB1025 М10 16 10 25 1.5 SB1230 М12 18 12 30 1.75 SB1630 М16 24 16 30 2.0 Комплектующие Спецификация Винт кассеты Ключ 04О 01ОО FTKA0307 TW09S Применяемые СМП E22 Присоединительные размеры смотреть на стр. Е318 Е320 Фрезерование 213
