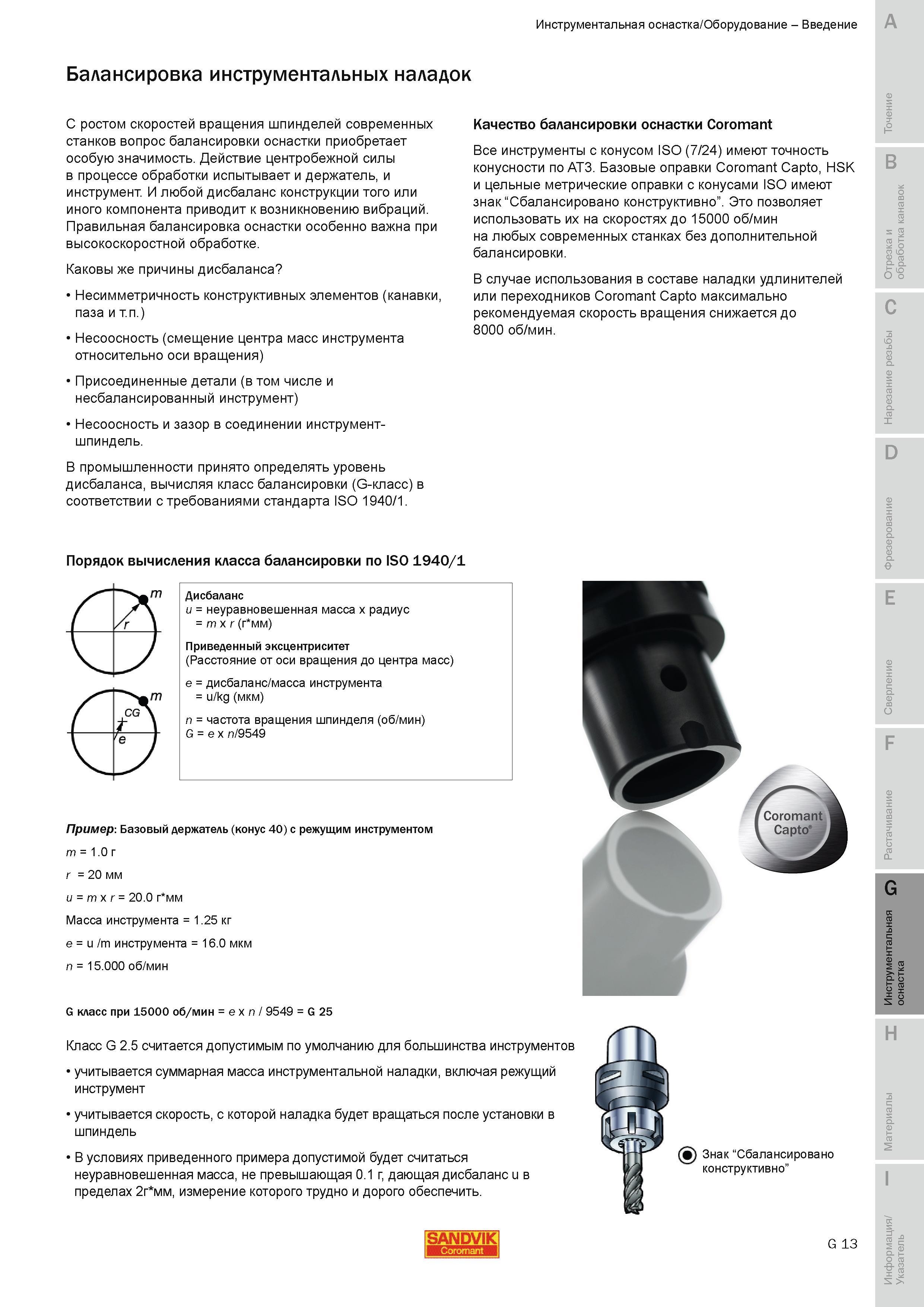

С ростом скоростей вращения шпинделей современных станков вопрос балансировки оснастки приобретает особую значимость Действие центробежной силы в процессе обработки испытывает и держатель и инструмент. И любой дисбаланс конструкции того или иного компонента приводит к возникновению вибраций. Правильная балансировка оснастки особенно важна при высокоскоростной обработке. Каковы же причины дисбаланса Несимметричность конструктивных элементов (канавки паза и т.п.) Несоосность (смещение центра масс инструмента относительно оси вращения) Присоединенные детали (в том числе и несбалансированный инструмент) Несоосность и зазор в соединении инструмент-шпиндель. В промышленности принято определять уровень дисбаланса вычисляя класс балансировки (G-класс) в соответствии с требованиями стандарта ISO 1940 1. Инструментальная оснастка Оборудование Введение A Качество балансировки оснастки Coromant Все инструменты с конусом ISO (7 24) имеют точность конусности по AT3. Базовые оправки Coromant Capto HSK и цельные метрические оправки с конусами ISO имеют знак Сбалансировано конструктивно. Это позволяет использовать их на скоростях до 15000 об/мин на любых современных станках без дополнительной балансировки. В случае использования в составе наладки удлинителей или переходников Coromant Capto максимально рекомендуемая скорость вращения снижается до 8000 об/мин. Порядок вычисления класса балансировки по ISO 1940 1 Пример Базовый держатель (конус 40) с режущим инструментом m 1.0 r 20 мм u m x r 20.0 мм Масса инструмента 1.25 кг e u m инструмента 16.0 мкм n 15.000 об/мин G класс при 15000 об/мин e x n 9549 G 25 Класс G 2.5 считается допустимым по умолчанию для большинства инструментов учитывается суммарная масса инструментальной наладки включая режущий инструмент учитывается скорость с которой наладка будет вращаться после установки в шпиндель В условиях приведенного примера допустимой будет считаться неуравновешенная масса не превышающая 0.1 дающая дисбаланс u в пределах 2г мм измерение которого трудно и дорого обеспечить. (в) ЗнакСбалансировано конструктивно SANDVIK G 13 Балансировка инструментальных наладок
