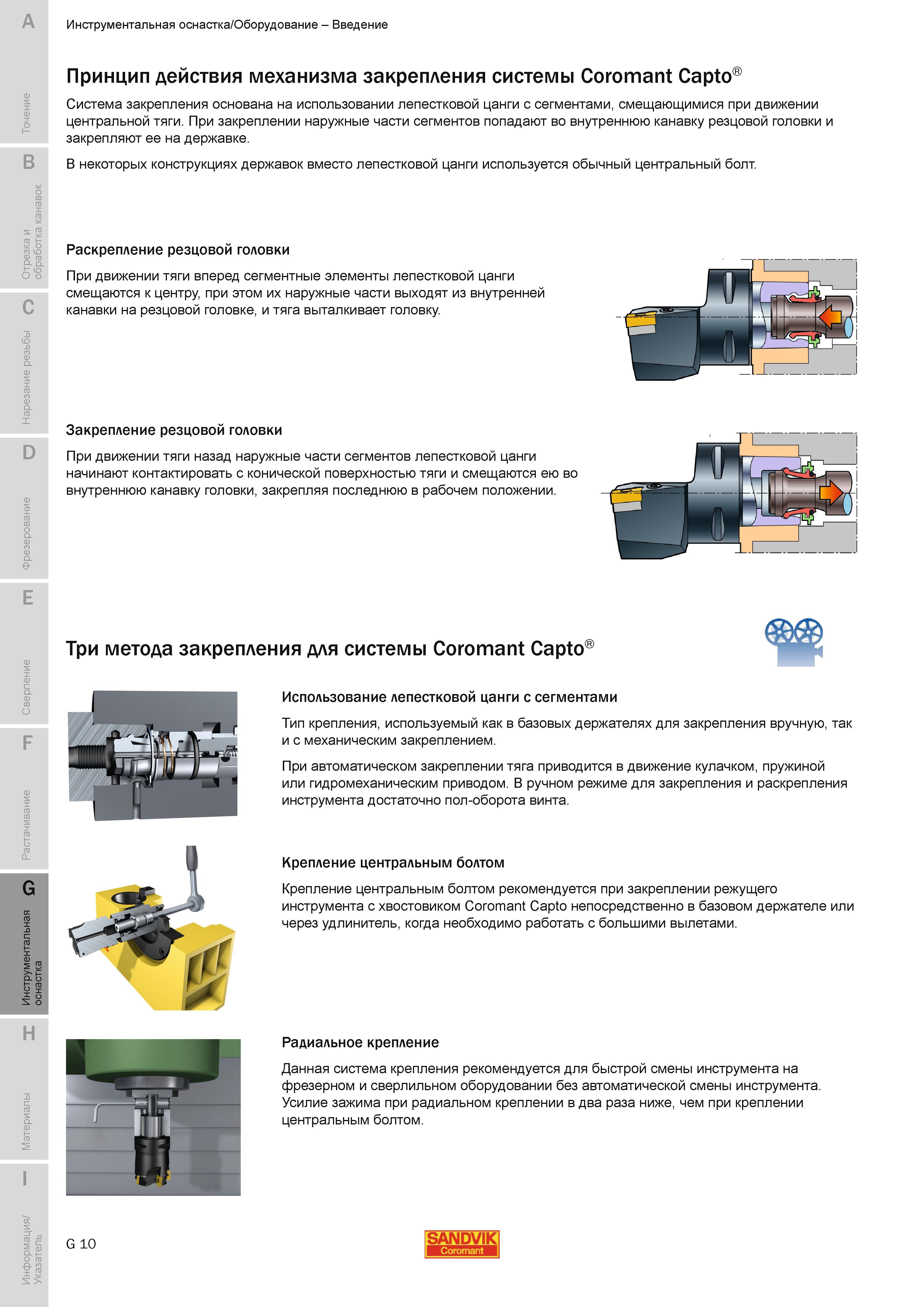

Система закрепления основана на использовании лепестковой цанги с сегментами смещающимися при движении центральной тяги При закреплении наружные части сегментов попадают во внутреннюю канавку резцовой головки и закрепляют ее на державке. В некоторых конструкциях державок вместо лепестковой цанги используется обычный центральный болт. Раскрепление резцовой головки При движении тяги вперед сегментные элементы лепестковой цанги смещаются к центру при этом их наружные части выходят из внутренней канавки на резцовой головке и тяга выталкивает головку. Закрепление резцовой головки При движении тяги назад наружные части сегментов лепестковой цанги начинают контактировать с конической поверхностью тяги и смещаются ею во внутреннюю канавку головки закрепляя последнюю в рабочем положении. Три метода закрепления для системы Coromant Capto Использование лепестковой цанги с сегментами Тип крепления используемый как в базовых держателях для закрепления вручную так и с механическим закреплением. При автоматическом закреплении тяга приводится в движение кулачком пружиной или гидромеханическим приводом. В ручном режиме для закрепления и раскрепления инструмента достаточно пол-оборота винта. Крепление центральным болтом Крепление центральным болтом рекомендуется при закреплении режущего инструмента с хвостовиком Coromant Capto непосредственно в базовом держателе или через удлинитель когда необходимо работать с большими вылетами. Радиальное крепление Данная система крепления рекомендуется для быстрой смены инструмента на фрезерном и сверлильном оборудовании без автоматической смены инструмента. Усилие зажима при радиальном креплении в два раза ниже чем при креплении центральным болтом. G 10 Инструментальная оснастка Оборудование Введение Принцип действия механизма закрепления системы Coromant Capto
