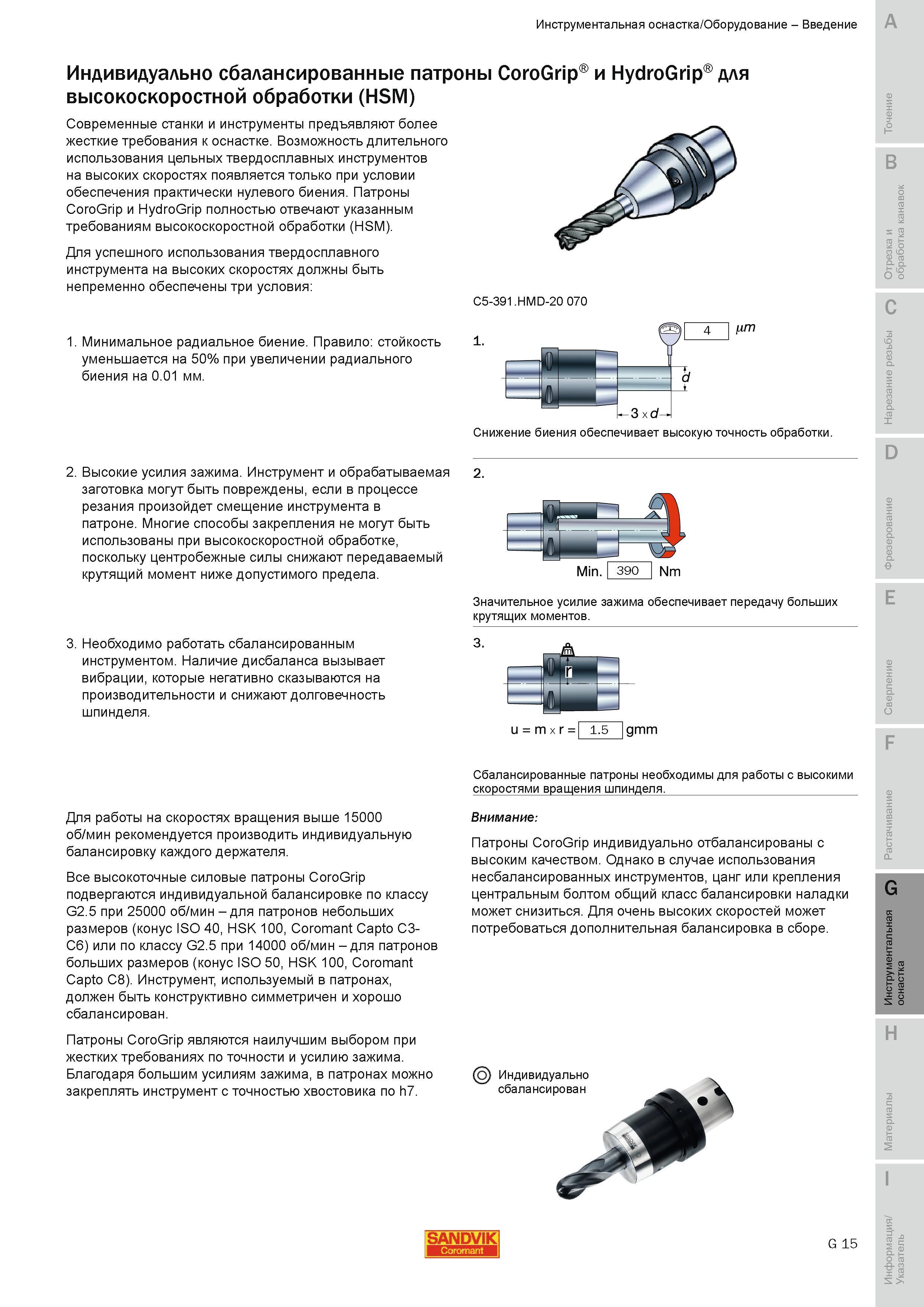

Индивидуально сбалансированные патроны Sandvik CoroGrip и HydroGrip для высокоскоростной обработки HSM Современные станки и инструменты предъявляют более жесткие требования к оснастке. Возможность длительного использования цельных твердосплавных инструментов на высоких скоростях появляется только при условии обеспечения практически нулевого биения. Патроны CoroGrip и HydroGrip полностью отвечают указанным требованиям высокоскоростной обработки (HSM). Для успешного использования твердосплавного инструмента на высоких скоростях должны быть непременно обеспечены три условия C5-391.HMD-20 070 1. Минимальное радиальное биение. Правило стойкость уменьшается на 50% при увеличении радиального биения на 0.01 мм. Снижение биения обеспечивает высокую точность обработки. Высокие усилия зажима. Инструмент и обрабатываемая заготовка могут быть повреждены если в процессе резания произойдет смещение инструмента в патроне. Многие способы закрепления не могут быть использованы при высокоскоростной обработке поскольку центробежные силы снижают передаваемый крутящий момент ниже допустимого предела. Необходимо работать сбалансированным инструментом. Наличие дисбаланса вызывает вибрации которые негативно сказываются на производительности и снижают долговечность шпинделя. 2. Значительное усилие зажима обеспечивает передачу больших крутящих моментов. u mxr 1.5 дтт Для работы на скоростях вращения выше 15000 об/мин рекомендуется производить индивидуальную балансировку каждого держателя. Все высокоточные силовые патроны CoroGrip подвергаются индивидуальной балансировке по классу G2.5 при 25000 об/мин - для патронов небольших размеров (конус ISO 40 HSK 100 Coromant Capto C3-C6) или по классу G2.5 при 14000 об/мин - для патронов больших размеров (конус ISO 50 HSK 100 Coromant Capto C8). Инструмент используемый в патронах должен быть конструктивно симметричен и хорошо сбалансирован. Патроны CoroGrip являются наилучшим выбором при жестких требованиях по точности и усилию зажима. Благодаря большим усилиям зажима в патронах можно закреплять инструмент с точностью хвостовика по h7. Сбалансированные патроны необходимы для работы с высокими скоростями вращения шпинделя. Внимание Патроны CoroGrip индивидуально отбалансированы с высоким качеством. Однако в случае использования несбалансированных инструментов цанг или крепления центральным болтом общий класс балансировки наладки может снизиться. Для очень высоких скоростей может потребоваться дополнительная балансировка в сборе. Индивидуально сбалансирован SANDVIK G 15 Инструментальная оснастка Оборудование Введение
