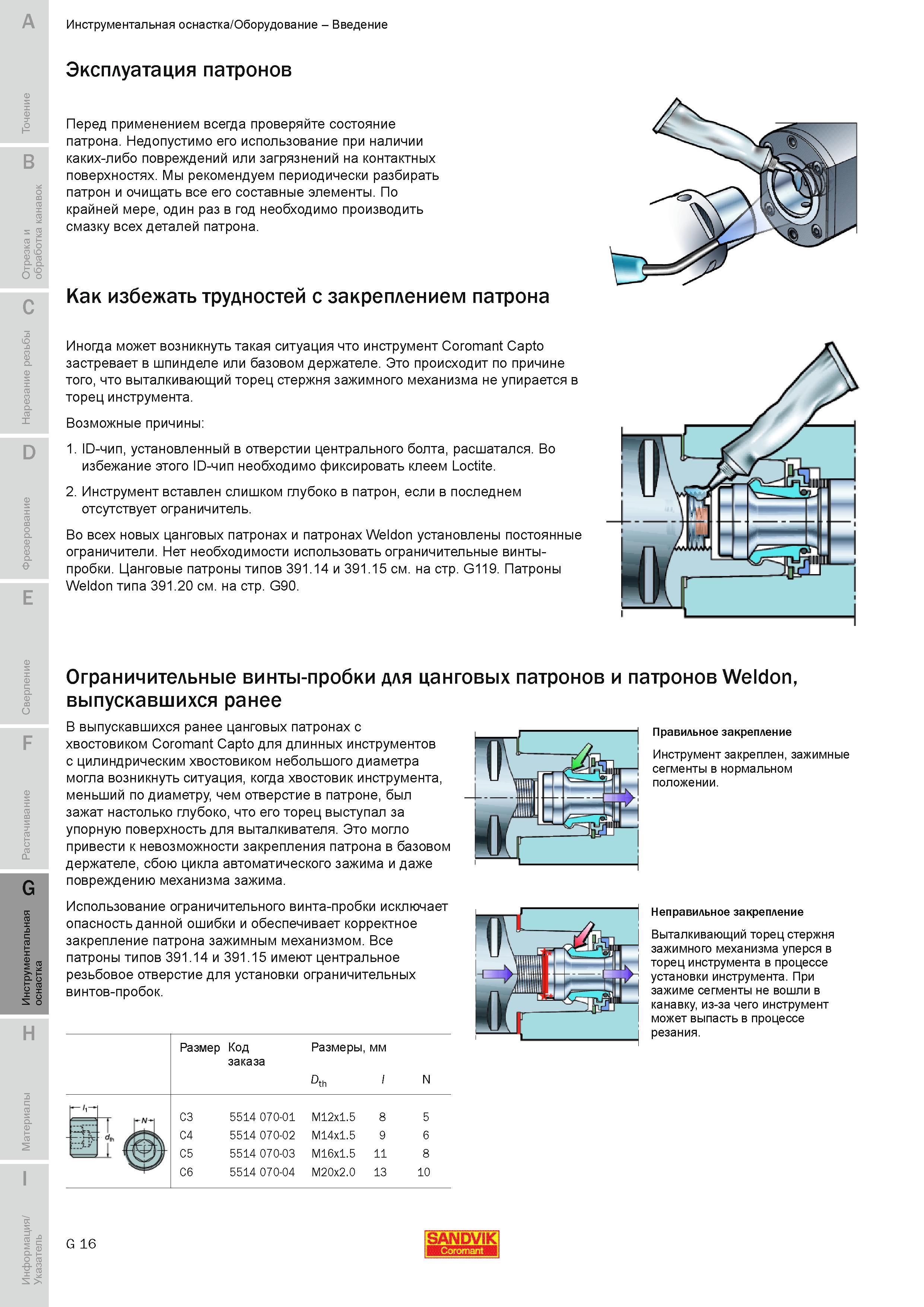

Эксплуатация патронов Перед применением всегда проверяйте состояние вспомогательного инструмента Недопустимо его использование при наличии каких-либо повреждений или загрязнений на контактных поверхностях. Мы рекомендуем периодически разбирать патрон и очищать все его составные элементы. По крайней мере один раз в год необходимо производить смазку всех деталей патрона. Как избежать трудностей с закреплением патрона Иногда может возникнуть такая ситуация что инструмент Coromant Capto застревает в шпинделе или базовом держателе. Это происходит по причине того что выталкивающий торец стержня зажимного механизма не упирается в торец инструмента. Возможные причины 1. ID-чип установленный в отверстии центрального болта расшатался. Во избежание этого ID-чип необходимо фиксировать клеем Loctite. 2. Инструмент вставлен слишком глубоко в патрон если в последнем отсутствует ограничитель. Во всех новых цанговых патронах и патронах Weldon установлены постоянные ограничители. Нет необходимости использовать ограничительные винты-пробки. Цанговые патроны типов 391.14 и 391.15 см. на стр. G119. Патроны Weldon типа 391.20 см. на стр. G90. Ограничительные винты-пробки для цанговых патронов и патронов Weldon выпускавшихся ранее В выпускавшихся ранее цанговых патронах с хвостовиком Coromant Capto для длинных инструментов с цилиндрическим хвостовиком небольшого диаметра могла возникнуть ситуация когда хвостовик инструмента меньший по диаметру чем отверстие в патроне был зажат настолько глубоко что его торец выступал за упорную поверхность для выталкивателя. Это могло привести к невозможности закрепления патрона в базовом держателе сбою цикла автоматического зажима и даже повреждению механизма зажима. Использование ограничительного винта-пробки исключает опасность данной ошибки и обеспечивает корректное закрепление патрона зажимным механизмом. Все патроны типов 391.14 и 391.15 имеют центральное резьбовое отверстие для установки ограничительных винтов-пробок. Размер Код заказа Размеры мм th N C3 5514 070-01 M12x1.5 8 5 C4 5514 070-02 M14x1.5 9 6 C5 5514 070-03 M16x1.5 11 8 C6 5514 070-04 M20x2.0 13 10 Правильное закрепление Инструмент закреплен зажимные сегменты в нормальном положении. Неправильное закрепление Выталкивающий торец стержня зажимного механизма уперся в торец инструмента в процессе установки инструмента. При зажиме сегменты не вошли в канавку из-за чего инструмент может выпасть в процессе резания. G 16 SANDVIK Инструментальная оснастка Оборудование Введение
