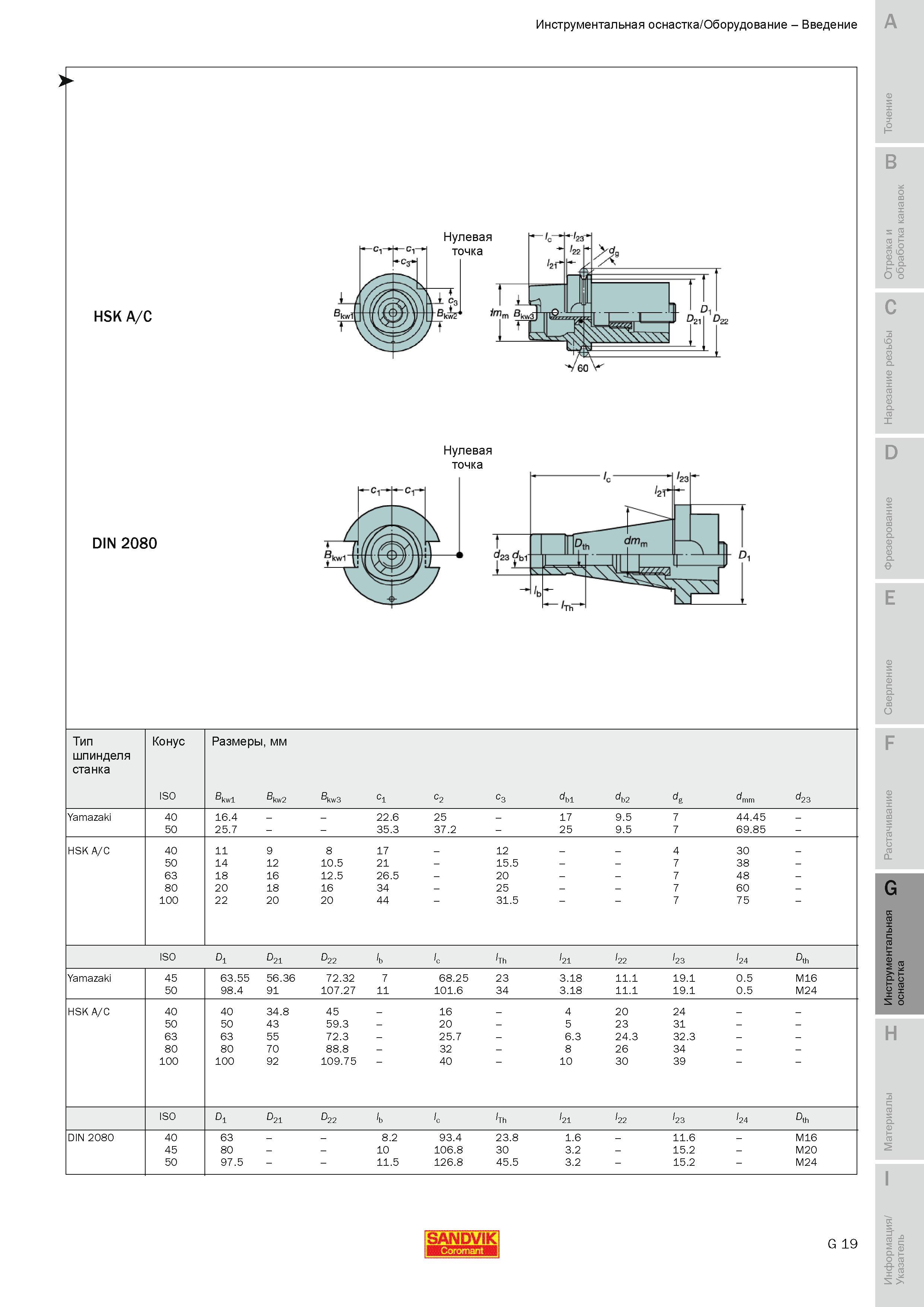

Инструментальная оснастка Sandvik Оборудование Введение HSK A C Нулевая точка DIN 2080 Тип шпинделя станка Конус ISO Размеры мм Bkw1 Bkw2 Bkw3 c1 c

Инструментальная оснастка Sandvik Оборудование Введение HSK A C Нулевая точка DIN 2080 Тип шпинделя станка Конус ISO Размеры мм Bkw1 Bkw2 Bkw3 c1 c2 c3 db1 db2 dg dmm d23 Yamazaki 40 16.4 22.6 25 - 17 9.5 7 44.45 - 50 25.7 35.3 37.2 - 25 9.5 7 69.85 - HSK A C 40 11 9 8 17 - 12 4 30 - 50 14 12 10.5 21 - 15.5 7 38 - 63 18 16 12.5 26.5 - 20 7 48 - 80 20 18 16 34 - 25 7 60 - 100 22 20 20 44 31.5 7 75 ISO D1 D21 D22 b lc lTh l21 l22 l23 l24 Dth Yamazaki 45 63.55 56.36 72.32 7 68.25 23 3.18 11.1 19.1 0.5 M16 50 98.4 91 107.27 11 101.6 34 3.18 11.1 19.1 0.5 M24 HSK A C 40 40 34.8 45 - 16 - 4 20 24 50 50 43 59.3 - 20 - 5 23 31 63 63 55 72.3 - 25.7 - 6.3 24.3 32.3 80 80 70 88.8 - 32 - 8 26 34 100 100 92 109.75 40 10 30 39 ISO D1 D21 D22 lb lc lTh l21 l22 l23 l24 Dth DIN 2080 40 63 8.2 93.4 23.8 1.6 - 11.6 - M16 45 80 10 106.8 30 3.2 - 15.2 - M20 50 97.5 11.5 126.8 45.5 3.2 - 15.2 - M24 G 19
