708 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.708

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 708 0708 Lab2u

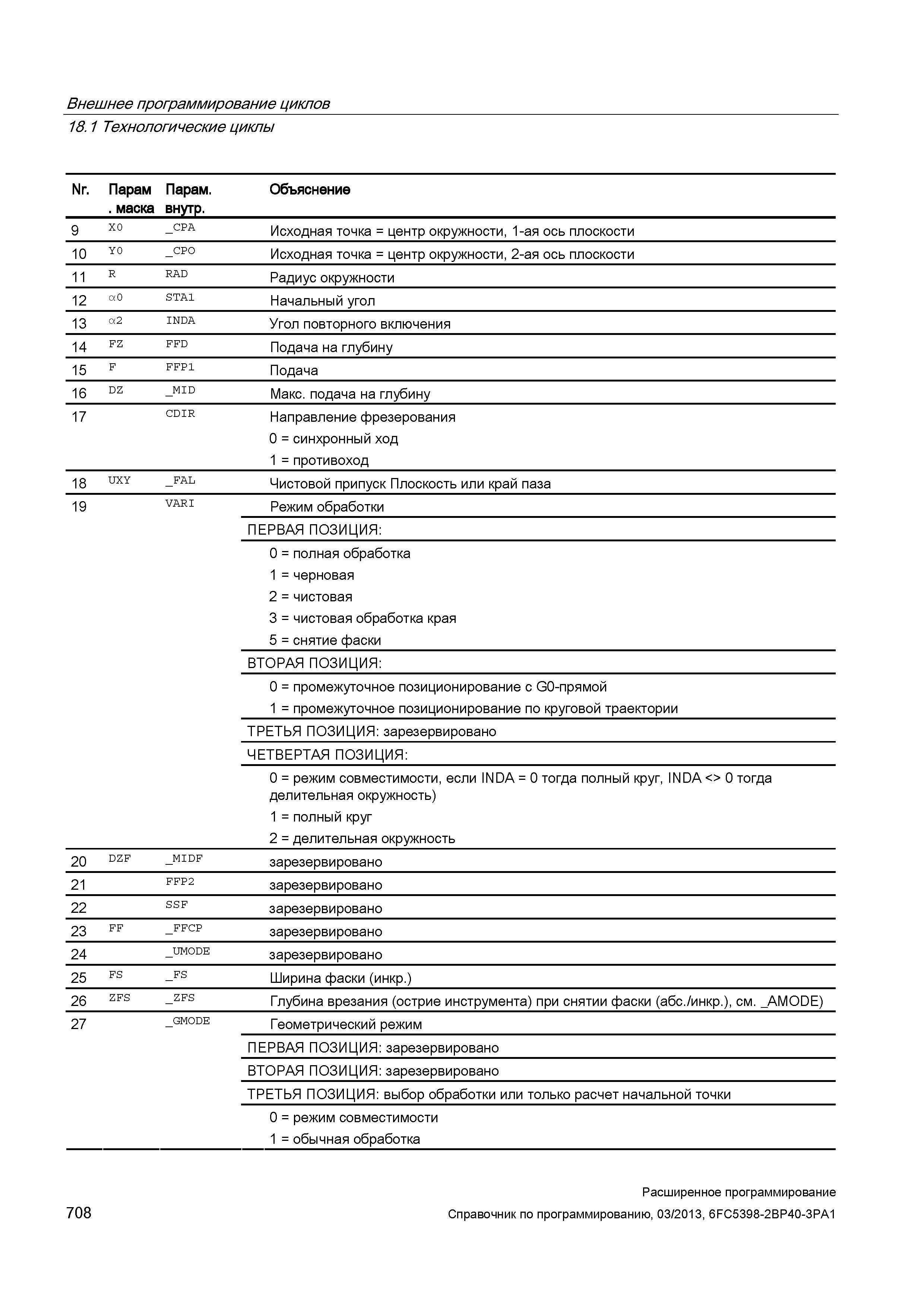

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам . маска Парам. внутр. Объяснение 9 X0 _CPA Исходная точка = центр окружности, 1-ая ось плоскости 10 Y0 _CPO Исходная точка = центр окружности, 2-ая ось плоскости 11 R RAD Радиус окружности 12 а0 STA1 Начальный угол 13 а2 INDA Угол повторного включения 14 FZ FFD Подача на глубину 15 F FFP1 Подача 16 DZ _MID Макс. подача на глубину 17 CDIR Направление фрезерования 0 = синхронный ход 1 = противоход 18 UXY _FAL Чистовой припуск Плоскость или край паза 19 VARI Режим обработки ПЕРВАЯ ПОЗИЦИЯ: 0 = полная обработка 1 = черновая 2 = чистовая 3 = чистовая обработка края 5 = снятие фаски ВТОРАЯ ПОЗИЦИЯ: 0 = промежуточное позиционирование с G0-прямой 1 = промежуточное позиционирование по круговой траектории ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано ЧЕТВЕРТАЯ ПОЗИЦИЯ: 0 = режим совместимости, если INDA = 0 тогда полный круг, INDA <> 0 тогда делительная окружность) 1 = полный круг 2 = делительная окружность 20 DZF _MIDF зарезервировано 21 FFP2 зарезервировано 22 SSF зарезервировано 23 FF _FFCP зарезервировано 24 _UMODE зарезервировано 25 FS _FS Ширина фаски (инкр.) 26 ZFS _ZFS Глубина врезания (острие инструмента) при снятии фаски (абс./инкр.), см. _AMODE) 27 _GMODE Геометрический режим ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: выбор обработки или только расчет начальной точки 0 = режим совместимости 1 = обычная обработка 708 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
