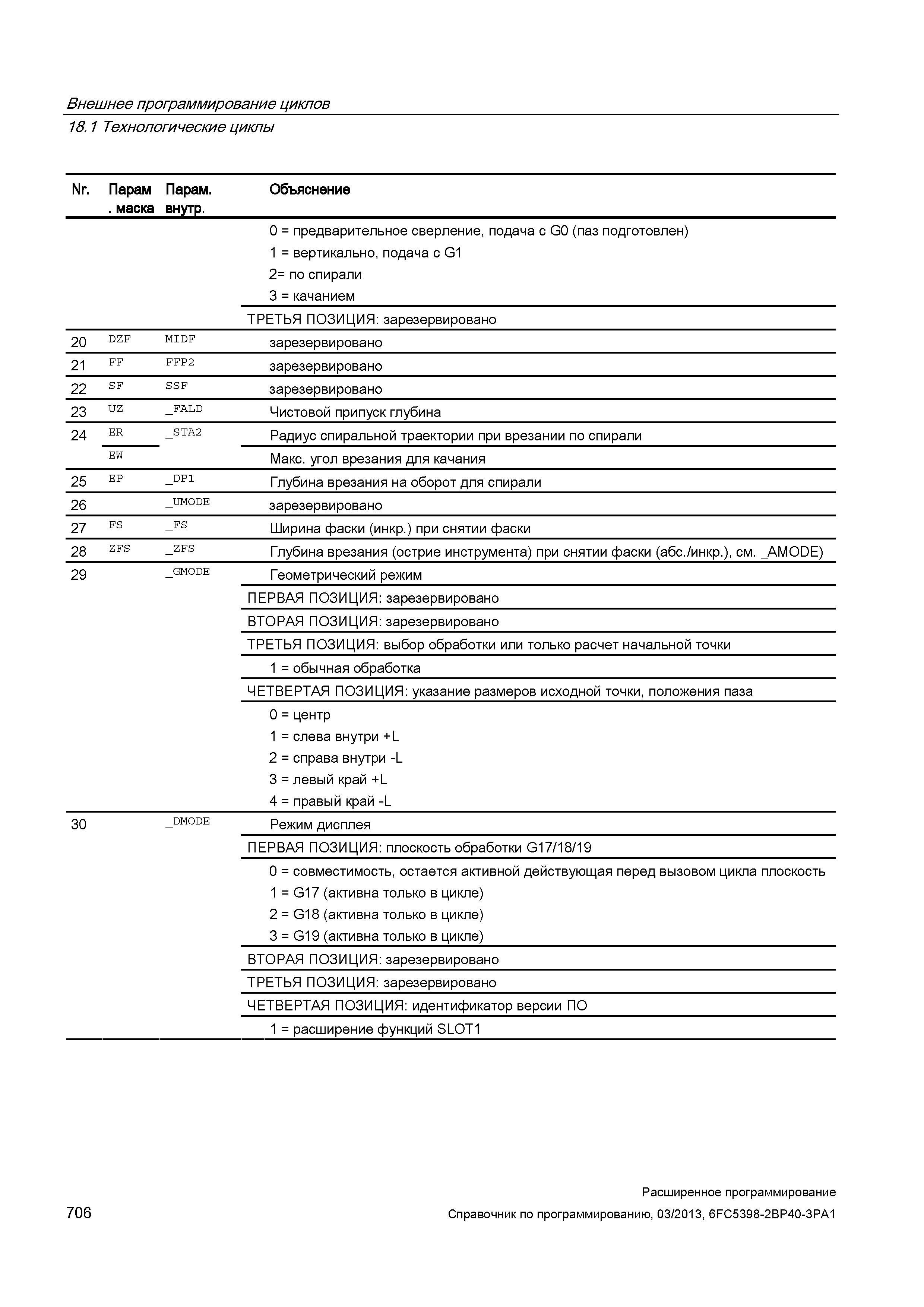

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам . маска Парам. внутр. Объяснение 0 = предварительное сверление, подача с G0 (паз подготовлен) 1 = вертикально, подача с G1 2= по спирали 3 = качанием ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано 20 DZF MIDF зарезервировано 21 FF FFP2 зарезервировано 22 SF SSF зарезервировано 23 UZ _FALD Чистовой припуск глубина 24 ER _STA2 Радиус спиральной траектории при врезании по спирали EW Макс. угол врезания для качания 25 EP _DP1 Глубина врезания на оборот для спирали 26 _UMODE зарезервировано 27 FS _FS Ширина фаски (инкр.) при снятии фаски 28 ZFS _ZFS Глубина врезания (острие инструмента) при снятии фаски (абс./инкр.), см. _AMODE) 29 _GMODE Геометрический режим ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: выбор обработки или только расчет начальной точки 1 = обычная обработка ЧЕТВЕРТАЯ ПОЗИЦИЯ: указание размеров исходной точки, положения паза 0 = центр 1 = слева внутри +L 2 = справа внутри -L 3 = левый край +L 4 = правый край -L 30 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/18/19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано ЧЕТВЕРТАЯ ПОЗИЦИЯ: идентификатор версии ПО 1 = расширение функций SLOT1 706 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
