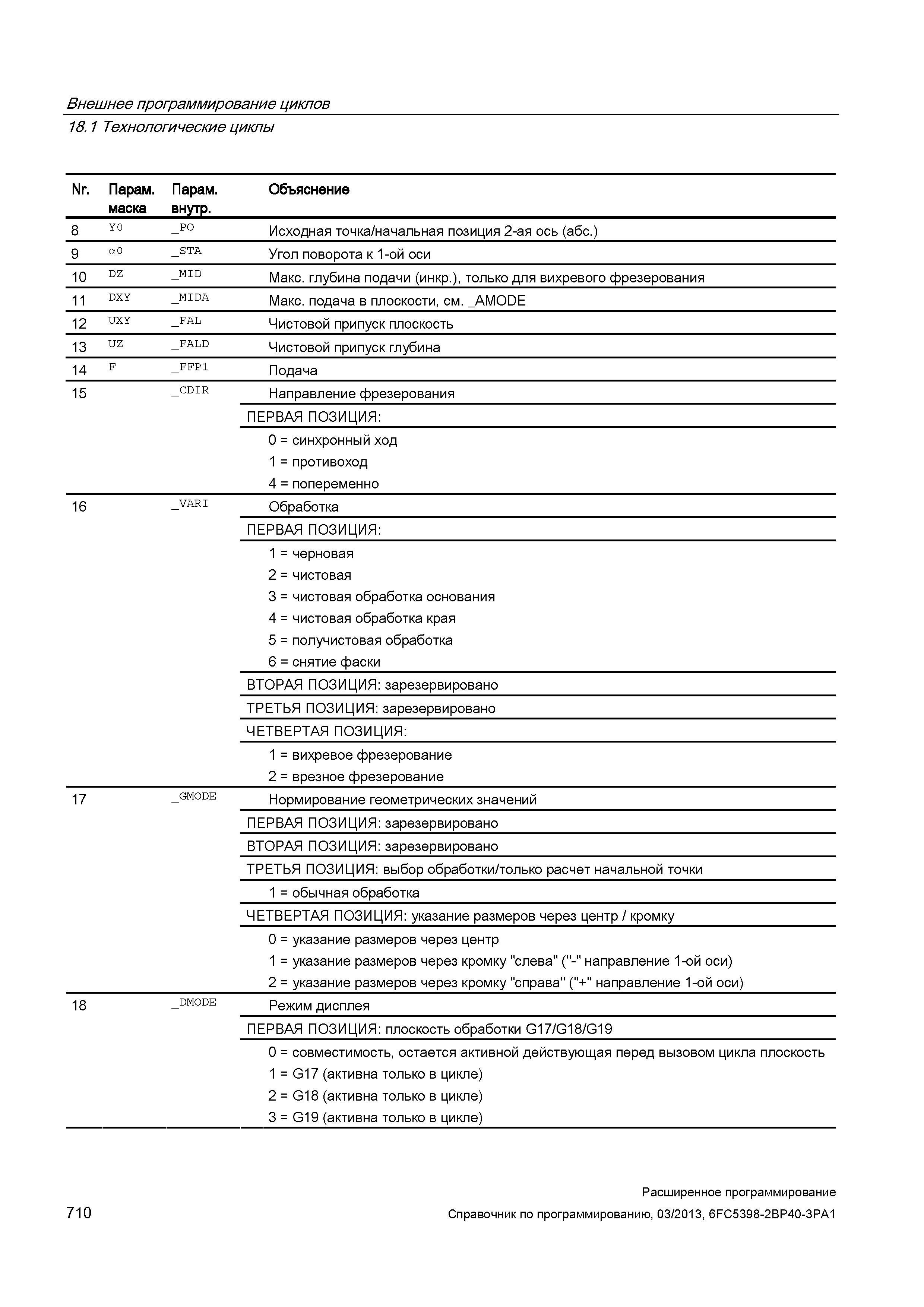

710 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.710

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 710 0710 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам. маска Парам. внутр. Объяснение 8 Y0 _PO Исходная точка/начальная позиция 2-ая ось (абс.) 9 а0 _STA Угол поворота к 1-ой оси 10 DZ _MID Макс. глубина подачи (инкр.), только для вихревого фрезерования 11 DXY _MIDA Макс. подача в плоскости, см. _AMODE 12 UXY _FAL Чистовой припуск плоскость 13 UZ _FALD Чистовой припуск глубина 14 F _FFP1 Подача 15 _CDIR Направление фрезерования ПЕРВАЯ ПОЗИЦИЯ: 0 = синхронный ход 1 = противоход 4 = попеременно 16 _VARI Обработка ПЕРВАЯ ПОЗИЦИЯ: 1 = черновая 2 = чистовая 3 = чистовая обработка основания 4 = чистовая обработка края 5 = получистовая обработка 6 = снятие фаски ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано ЧЕТВЕРТАЯ ПОЗИЦИЯ: 1 = вихревое фрезерование 2 = врезное фрезерование 17 _GMODE Нормирование геометрических значений ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: выбор обработки/только расчет начальной точки 1 = обычная обработка ЧЕТВЕРТАЯ ПОЗИЦИЯ: указание размеров через центр / кромку 0 = указание размеров через центр 1 = указание размеров через кромку "слева" ("-" направление 1-ой оси) 2 = указание размеров через кромку "справа" ("+" направление 1-ой оси) 18 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) Расширенное программирование 710 Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
